Raccordement
Control Remote — 09.11.2015 Français — 5
4 Raccordement
Danger – Électrocution !
• Danger de blessures mortelles par choc électrique.
– S'assurer que l'installation dans laquelle l'appareil est monté est hors tension.
– S’assurer que l’installation ne peut pas être remise en marche par d’autres personnes.
– Les travaux de montage sur le raccordement électrique de l’appareil sont strictement réservés à un électricien
qualifié et doivent être réalisés conformément aux règles électrotechniques.
Danger – Électrocution !
• Danger de blessures mortelles par décharge électrique. Même après avoir débranché la fiche de secteur de
l’alimentation en courant, certains composants de la carte de l’appareil peuvent rester sous tension (230 V).
– Avant de retirer les couvercles, débrancher complètement la commande de l’appareil de l’alimentation en
courant.
– S’assurer que la carte est hors tension.
4.1 Raccordement électrique
Unblocd’alimentationexterneestfournipourl’alimentationencourantsurleControlRemotedeReflex.

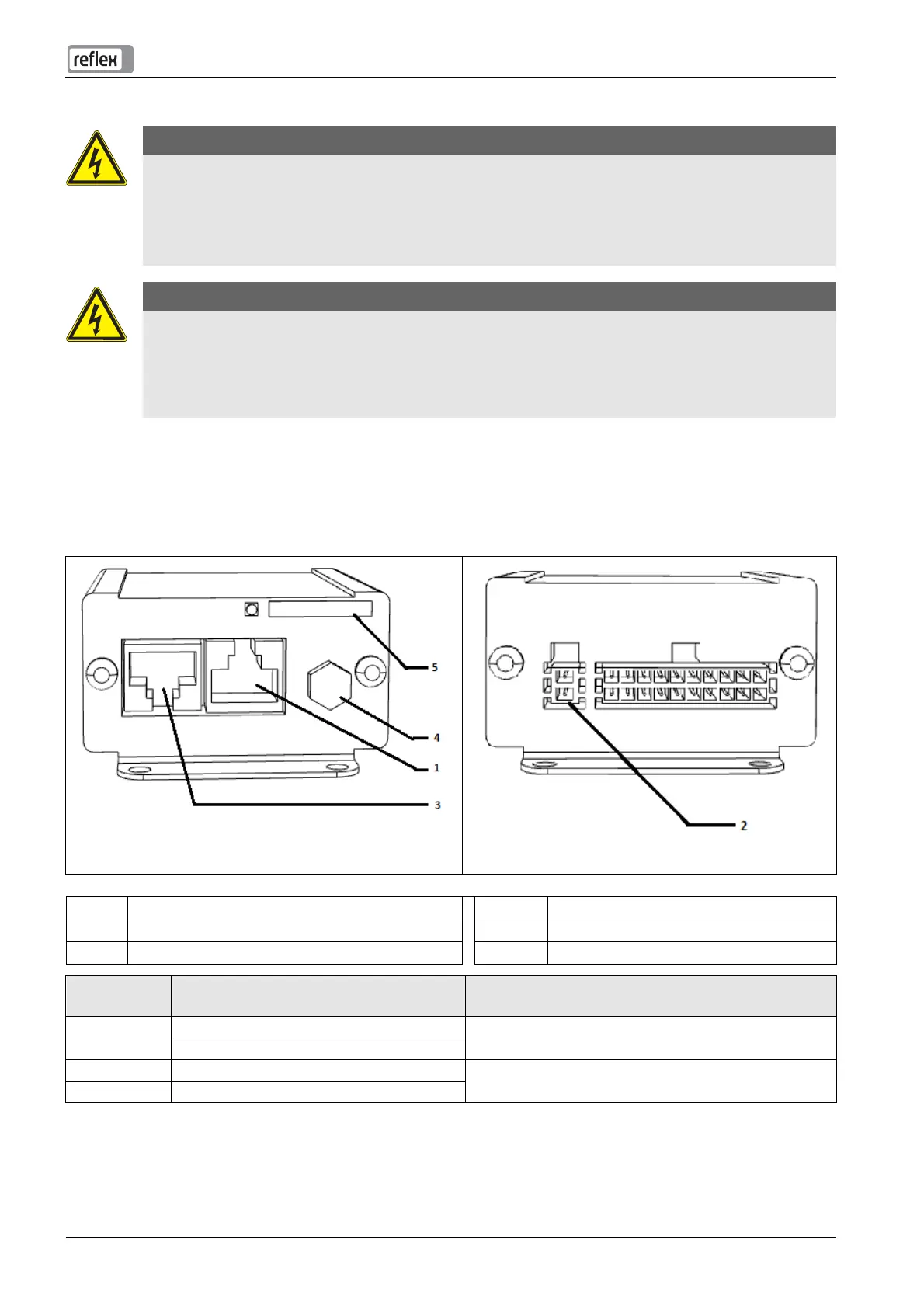

Boîtier du Control Remote de Reflex
1 InterfaceRS485connecteurRJ45 4 Raccordd’antenne(GSM)
2 Bornespourl’alimentationentension 5 CarteSIM
3 InterfaceLANconnecteurRJ45 6
Numéro
des bornes
Signal Fonction
RJ45 RS-485 Signal A (+) jaune/blanc
Interface RS-485
RS-485 Signal B (-) vert/blanc
1 GND Alimentation en tension
2 6-30 V CC (24 V CC)
