Réglages
8 — Français Control Remote - 09.11.2015
5 Réglages
Danger – Électrocution !
• Danger de blessures mortelles par décharge électrique. Même après avoir débranché la fiche de secteur de
l’alimentation en courant, certains composants de la carte de l’appareil peuvent rester sous tension (230 V).
– Avant de retirer les couvercles, débrancher complètement la commande de l’appareil de l’alimentation en
courant.
– S’assurer que la carte est hors tension.
5.1 Réglage des résistances terminales dans les réseaux RS-485
ExemplespouractiveroudésactiverlesrésistancesterminalesanslesréseauxRS‐485. 
 LescommutateursDIP1et2setrouventsurlacarte ‐mèredelacommandeControlBasic/
Touch
 Longueurmaximale1000mètrespourlaconnexionRS‐485

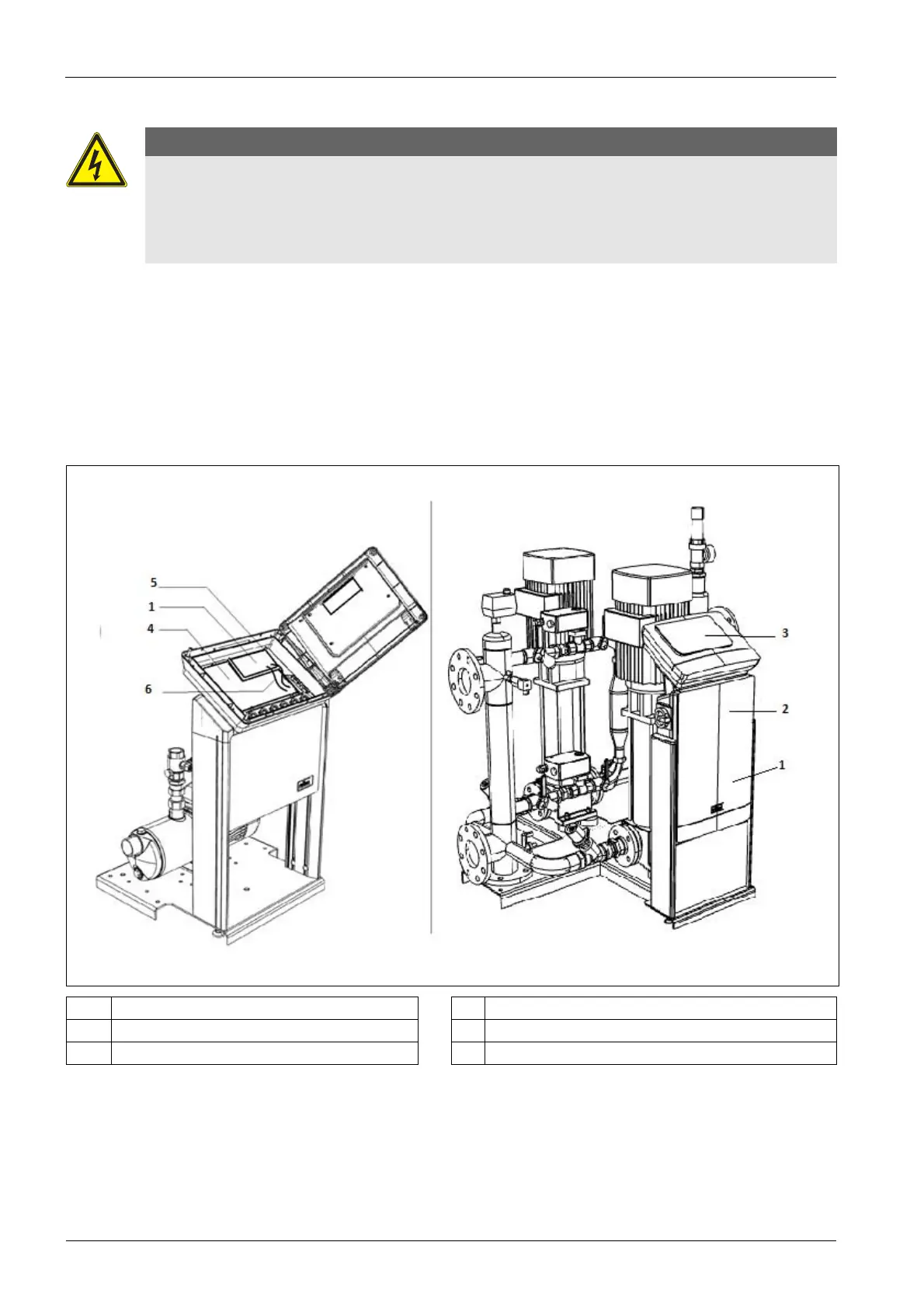

Commandes d’appareils avec le Control Remote de Reflex
Commande Control Basic avec le Control Remote de Reflex Commande Control Touch avec le Control Remote de Reflex
1 CarteduControlRemote4 CartemèreduControlBasic
2 CarteE/SduControlTouch5 ConnexionRS‐485
3 CarteTANduControlTouch6 Alimentationencourant
SiseulleControlRemotedeReflexsetrouvesurlacommande,lesrésistancesterminalesdoiventêtreactivées
surleControlTouch/BasicdeReflex.Sid’autresmodulessontajoutés,cesderniersserontraccordésà
l’interfaceRS485duControlTouch/BasicdeReflex.
