5 Einstellungen
Gefahr – Stromschlag!
• Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine des Gerätes kann trotz Abziehens des
Netzsteckers von der Spannungsversorgung eine Spannung von 230 V anliegen.
– Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des Gerätes komplett von der
Spannungsversorgung.
– Überprüfen Sie die Platine auf Spannungsfreiheit.
5.1 Einstellung der Abschlusswiderstände in RS-485-Netzen
BeispielezumAktivierenoderDeaktivierenvondenAbschlusswiderständeninRS‐485‐Netzen.
 AufderGrundplatinederSteuerungControlBasic/TouchfindenSiedieDIP‐Schalter1und2
 MaximaleLängevon1000MeterfürdieRS‐485‐Verbindung

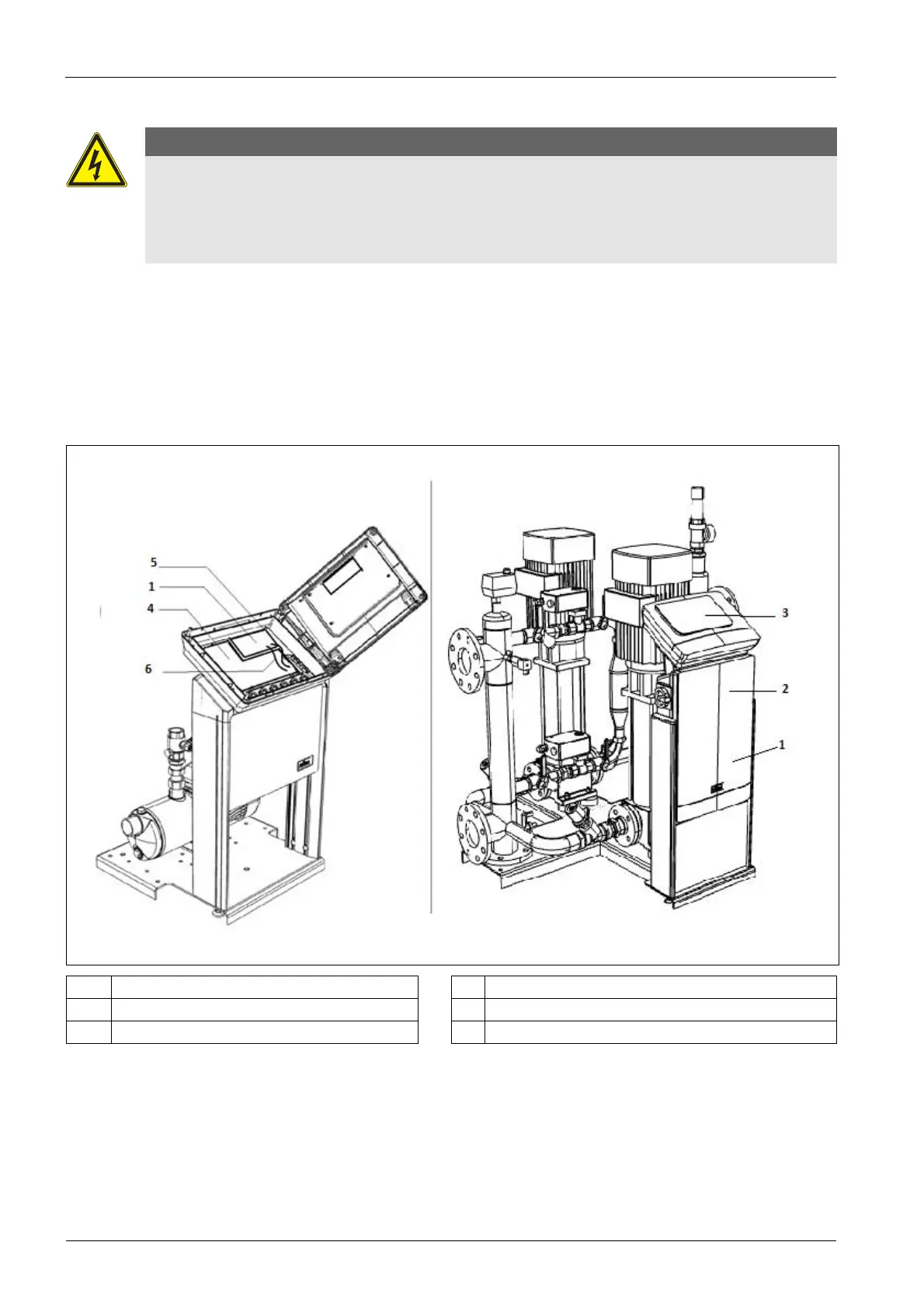

Gerätesteuerungen mit Reflex Control Remote.
Steuerung Control Basic mit Reflex Control Remote Steuerung Control Touch mit Reflex Control Remote
1 PlatinederControlRemote4 GrundplatinederControlBasic
2 I/OPlatinederControlTouch5 RS‐485‐Verbindung
3 TANPlatinederControlTouch6 Spannungsversorgung
BefindensichnurdieReflexControlRemoteanderSteuerungsosinddieAbschlusswiderständeanderReflex
ControlTouch/Basiceinzuschalten.WerdenweiterModuleergänztwerdendieseanderRS485Schnittstelle
derControlTouch/Basicangeschlossen.
