Control Remote — 09.11.2015 Deutsch — 5
4 Anschluss
Gefahr – Stromschlag!
• Lebensgefährliche Verletzungen durch Stromschlag.
– Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird, spannungsfrei geschaltet ist.
– Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder eingeschaltet werden kann.
– Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des Gerätes nur durch eine Elektrofachkraft
und nach elektrotechnischen Regeln durchgeführt werden.
Gefahr – Stromschlag!
• Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine des Gerätes kann trotz Abziehens des
Netzsteckers von der Spannungsversorgung eine Spannung von 230 V anliegen.
– Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des Gerätes komplett von der
Spannungsversorgung.
– Überprüfen Sie die Platine auf Spannungsfreiheit.
4.1 Elektrischer Anschluss
BeiderReflexControlRemotewirdfürdieSpannungsversorgungeinexternesNetzgerätmitgeliefert.

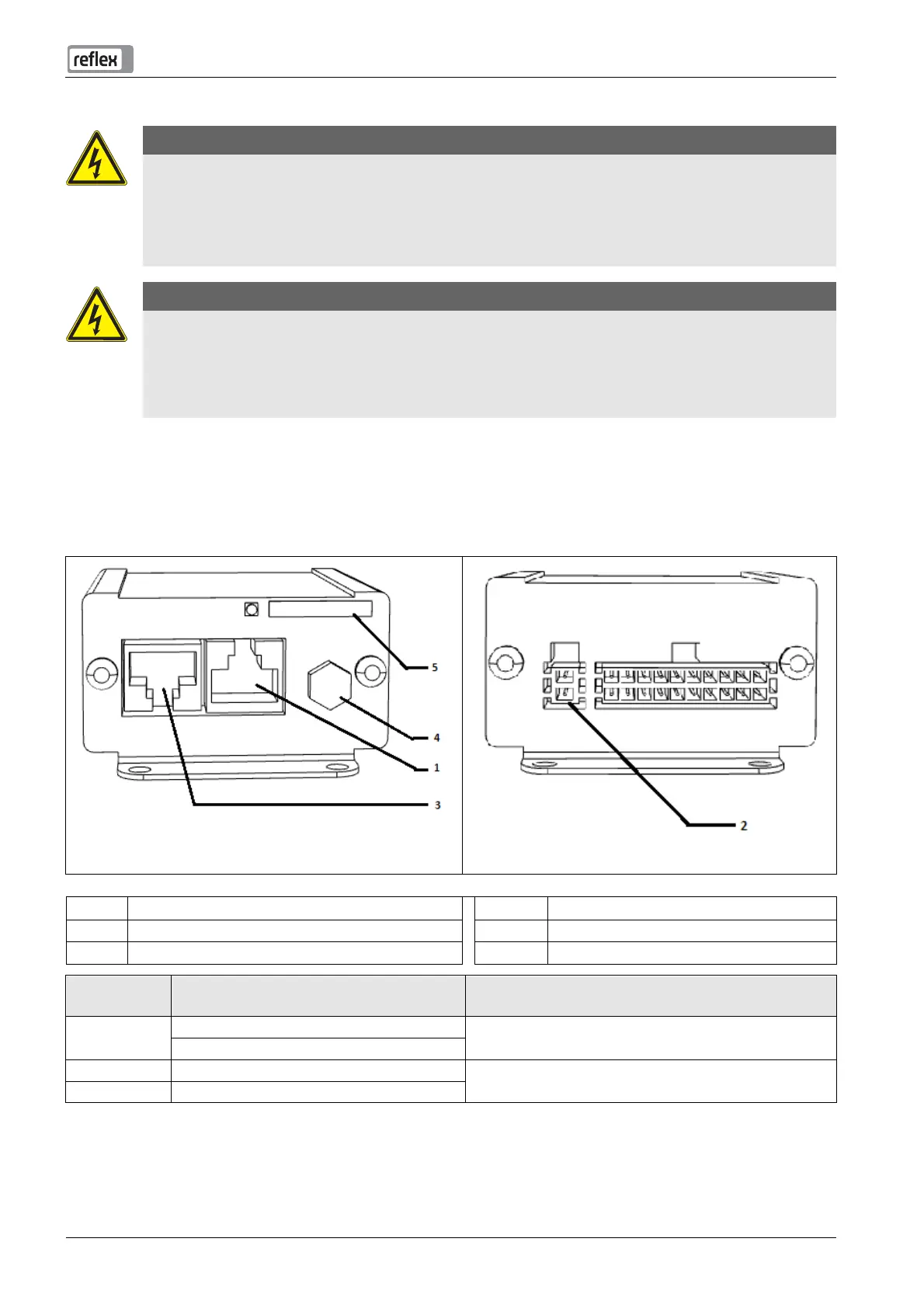

Gehäuse der Reflex Control Remote.
1 RS485SchnittstelleRJ45Stecker 4 Antennenanschluss(GSM)
2 KlemmenfürdieSpannungsversorgung 5 SIMKarte
3 LANSchnittstelleRJ45Stecker 6
Klemmen-
nummer
Signal Funktion
RJ45 RS-485 Signal A (+) gelb/weiß
RS-485-Schnittstelle
RS-485 Signal B (-) grün/weiß
1 GND Spannungsversorgung
2 6-30VDC (24V DC)
