Renault Clio Cup - Front Axle Geometry Variations

2010 Release
E-9
4.2.3 GEOMETRY VARIATIONS

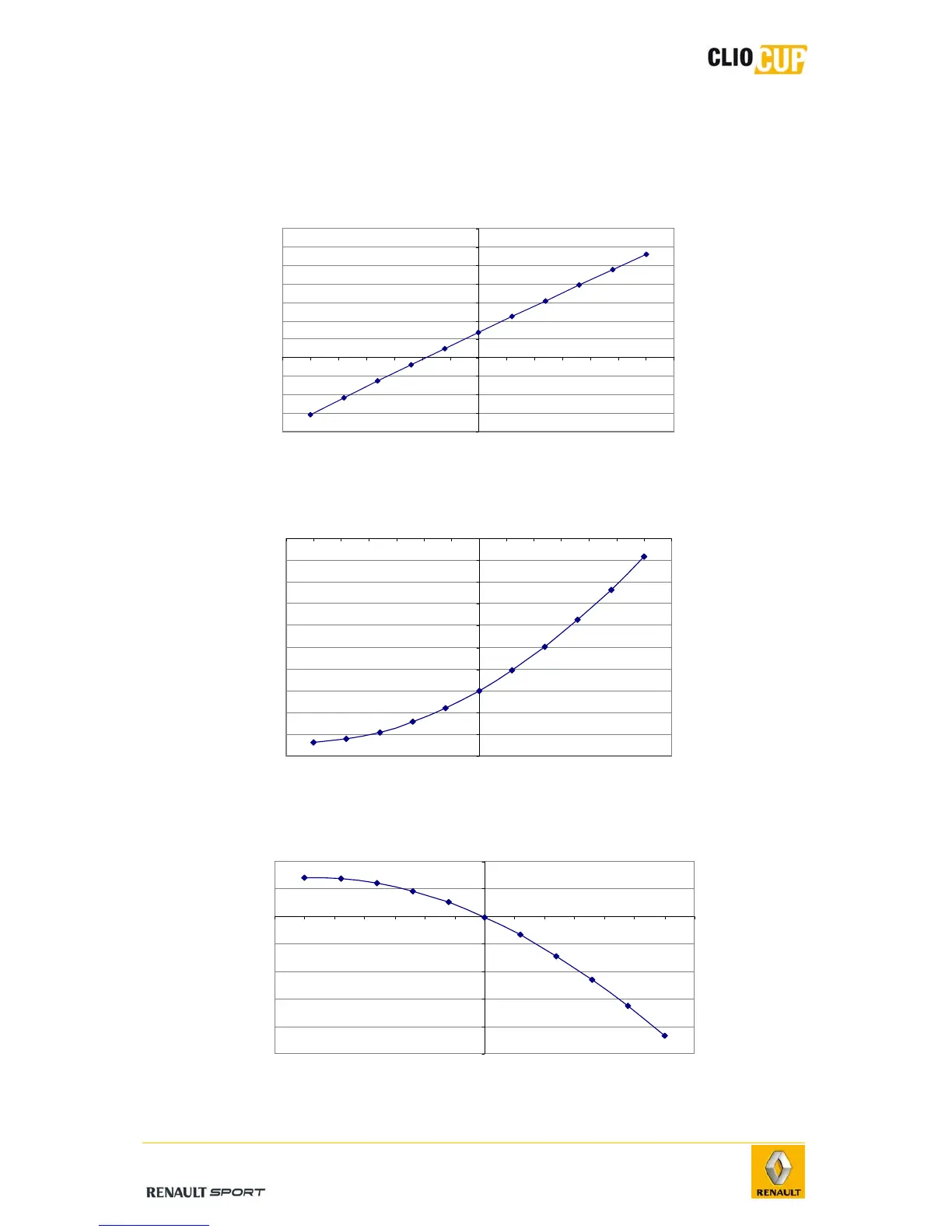

Roll center height variation
-80
-60
-40
-20
0
20
40
60
80
100
120
140
-35 -30 -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35
Suspension travel (mm)
0mm for 110 mm body height
Roll center height (mm)
Compression Rebound
Per-wheel camber variation
-3,65
-3,6
-3,55
-3,5
-3,45
-3,4
-3,35
-3,3
-3,25
-3,2
-3,15
-35 -30 -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35
Suspension travel (mm)
0mm for 110 mm body height
Camber (°)
Compression Rebound
Per-wheel alignment variation
-0,25
-0,2
-0,15
-0,1
-0,05
0
0,05
0,1
-35 -30 -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35
Suspension travel (mm)
0mm for 110 mm body height
Alignment (°)
ReboundCompression
