R 17A User’s Manual – Page 35
4.7 Otoscopia
L’audiometro R17A può essere impiegato in abbinamento all’otoscopio RE-VO per l’acquisizione di
immagini del condotto uditivo esterno e della membrana timpanica, fornendo all’utilizzato-re un valido
strumento per l’analisi delle condizioni dell’orecchio esterno.
Le immagini possono essere salvate all’interno del data base locale come ogni altro esame audiologico e
successivamente trasferite nel software di archiviazione MDS.
Collegamento
L’otoscopio è provvisto di apposito cavo, per effettuare il collegamento è sufficiente inserire il connettore
mini-USB nell’otoscopio ed il connettore USB nella presa USB-Host di R17A; non è necessario premere
alcun pulsante, l’accensione sarà effettuata automaticamente all’avvio dell’esame.
Inserimento dello speculum
L’otoscopio è fornito con speculum monouso di differenti dimensioni che ne consentono l’impiego sia su
pazienti giovani che di età adulta. Posizionare lo speculum nella apposita sede presente sulla testa
dell’otoscopio e premere fino ad ottenerne il completo inserimento. Nel caso l’immagine non risulta-se
perfettamente centrata sullo schermo è possibile muovere leggermente la punta dello speculum fino ad
ottenerne la corretta centratura.
Gli speculum sono monouso e devono essere sostituiti dopo ogni utilizzo; utilizzare
unicamente speculum forniti da MRS. Qualora altre parti del dispositivo dovessero venire a
contatto con il paziente è sufficiente disinfettare le suddette. Il dispositivo è costituito con
materiali biocompatibili.
Esecuzione del test
Accendere il dispositivo e premere il pulsante (rappresentato qui a fianco) dalla pagina
principale per accedere all’esame.

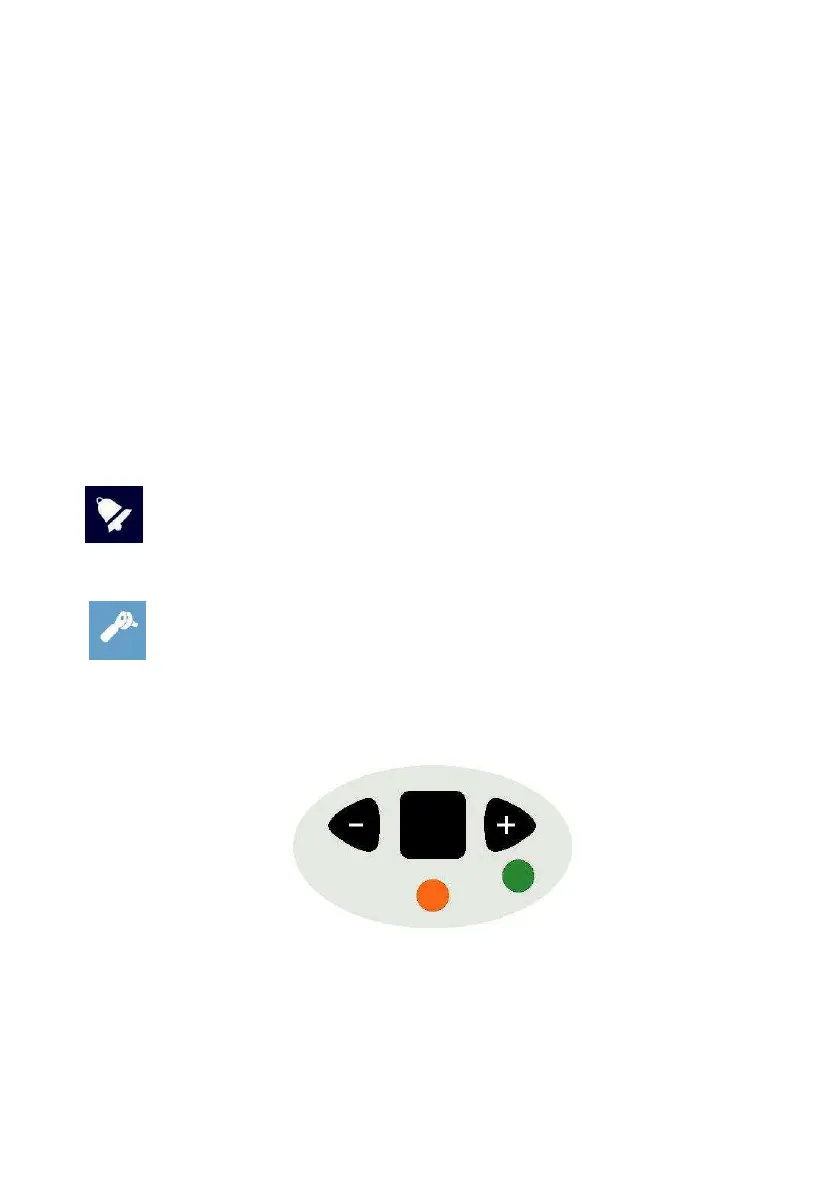

Una volta avviato l’esame si illumineranno i led disposti sul frontale dell’otoscopio; la regolazione della
luminosità avviene in modo automatico per fornire una qualità ottimale dell’immagine. Volendo è
possibile variare manualmente la luminosità agendo sui tasti + e – presenti sull’impugnatura. Tenendo
premuto per qualche secondo il tasto – è possibile passare dalla modalità a 2 led a quella a 4 led e
viceversa.
Impugnare l’otoscopio in modo che la ghiera per la regolazione del fuoco risulti posizionata verso il basso,
in modo che l’immagine appaia dritta e non ruotata. La stessa ghiera permette di regolare la messa a fuoco
e contestualmente l’ingrandimento.
