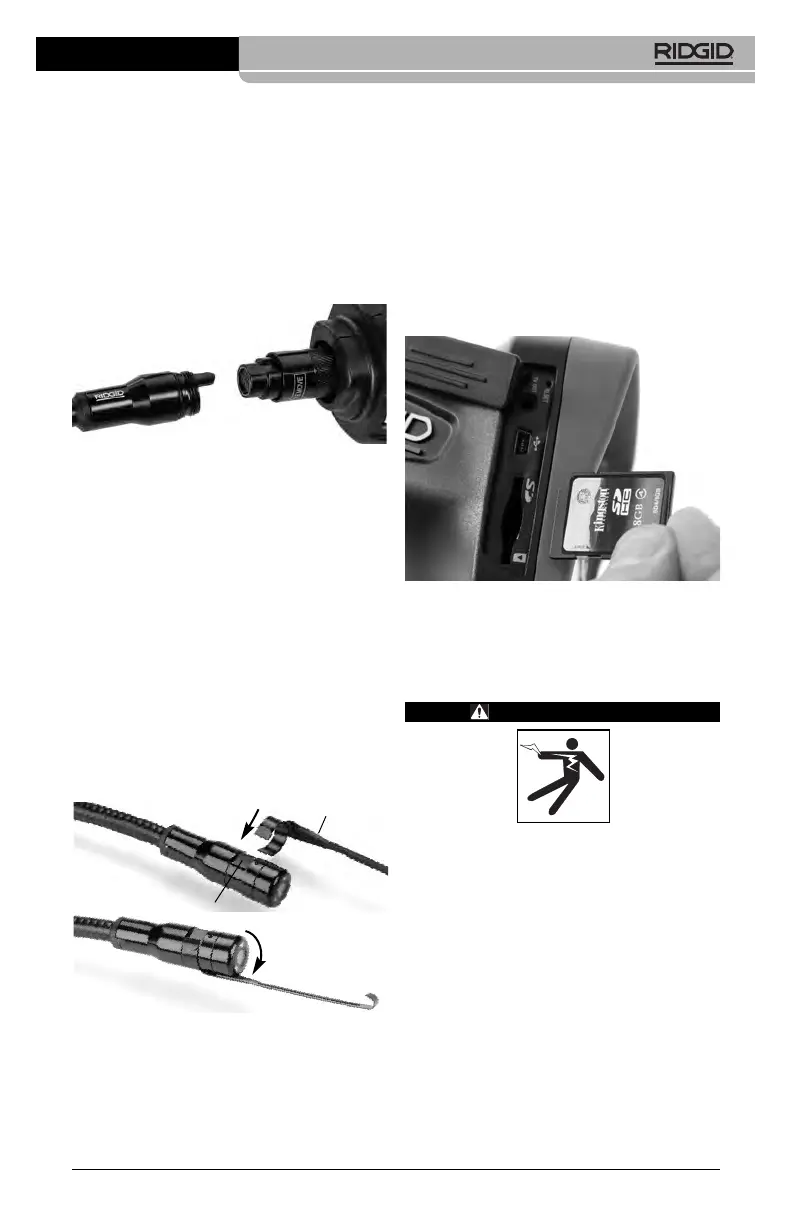

Installation de la carte SD
TM
Ouvrez le couvercle des fiches du côté gauche
de l’appareil (Figure 4) pour acder au loge-
ment de carte SD. Introduisez la carte SD dans
le logement avec ses contacts orientés vers
vous et sa partie biaise vers le bas (Figure 9).
Ne forcez pas la carte, car elle ne peut être in-
troduite que dans ce sens. Lors quune carte SD
est installée, une petite icône de carte SD ap-
paraît en haut et à gauche de lécran, en me
temps que le nombre d’images ou la longueur
de vidéo qu’elle peut contenir.
Figure 9 – Introduction de la carte SD
Contrôle préalable de
l’appareil
AVERTISSEMENT
Contrôlez l’état de la caméra d’in spec -
tion avant chaque utilisation afin de cor-
riger déventuelles anomalies et limiter le
risque de choc électrique, de blessure
corporelle et de détérioration de l’ap -
pareil.
1. Assurez-vous que l’appareil est éteint.
2. Retirez la pile afin de l’examiner pour
signes de détérioration. Au besoin, rem-
placez la pile. Ne jamais tenter d’ali -
menter l’appareil à l’aide d’une pile en-
dommagée.
3. Nettoyez soigneusement l’ensemble du
mariel. Cela facilitera à la fois son exa-
men et sa manipulation.
4. Examinez la caméra d’inspection micro
Branchement du câble de tête
de caméra et de ses rallonges
Avant de pouvoir utiliser la caméra d’in spec -
tion micro CA-350, il estcessaire d’y bran -
cher le câble de tête de caméra. Pour ce faire,
alignez la clé de la fiche du câble sur l’ergot
correspondant de l’appareil (Figure 7). Une
fois que ces deux éléments sont bien en-
gagés, vissez manuellement la molette de
verrouillage du câble sans trop forcer.
Figure 7 – Connexion du câble
Des rallonges deble de 3 pieds (90 cm) et
de 6 pieds (180 cm) de long sont disponibles
pour éventuellement atteindre une longueur
maximale de 30 pieds (9 m). Pour ajouter des
rallonges, dévissez la molette de verrouillage,
puis déconnectez le câble de tête de caméra
de l’appareil. Raccordez la rallonge de câble
comme indiqué plus haut (Figure 7). Ensuite,
engagez la clé du câble de te de caméra
dans l’ergot de la fiche de la rallonge, puis ser-
rez la molette manuellement pour verrouiller la
connexion.
Montage des accessoires
Les trois accessoires livrés avec l’appareil
(crochet, aimant, miroir) se montent tous de la
me manre.
Figure 8 – Montage des accessoires
Pour monter un accessoire, tenez la tête de
caméra comme indiqué à la Figure 8, puis
engagez l’extrémité semi-circulaire de l’ac -
cessoire sur les plats de la tête. Ensuite,
tournez l’accessoire d’un quart de tour pour le
verrouiller.
Caméra d’inspection micro CA-350
25
Accessoire
1/4 tour
Méplats
