TV'ye Bağlama
micro CA‑350 Muayene ve Gözlem Kamerası,
uzaktan görüntüleme veya dahili RCA kablosuy‑
la kaydetme amacıyla bir televizyona veya başka
monitöre bağlanabilir.
Sağ yan bağlantı noktası kapağını açın (Şekil 3).
RCA kablosunu TV‑Çıkışı jakına takın. Kablonun
diğer ucunu, televizyon veya monitör üzerindeki
Video Giriş jakına takın. Video biçimi (NTSC veya
PAL) düzgün ayarlandığından emin olmak
için kontrol edin. Televizyon veya monitörün,
görüntü alımını sağlamak için doğru girişe ayar‑
lanması gerekebilir.Menü'yü kullanarak uygun
TV‑Çıkışı'nı seçin.
SeeSnake
®
Kanal Görüntüleme
Ekipmanı ile Kullanım
micro CA‑350 Muayene ve Gözlem Kamerası aynı
zamanda çeşitli SeeSnake Kanal Görüntüleme
Ekipmanı ile de kullanılabilir ve özellikle microRe‑
el, microDrain™ ve nanoReel Kanal Görüntüleme
Sistemleri ile kullanılmak üzere tasarlanmıştır. Bu
tip ekipmanlarla birlikte kullanıldığında, bu kıla‑
vuzda açıklanan tüm işlevlerini kullanmaya de‑
vam edebilir. micro CA‑350 Muayene ve Gözlem
Kamerası aynı zamanda diğer SeeSnake Kanal
Görüntüleme Ekipmanı ile birlikte sadece görün‑
tüleme ve kaydetme amaçlı olarak kullanılabilir.
SeeSnake Kanal Görüntüleme Ekipmanı ile bir‑
likte kullanmak için, kamera kafası ve tüm kablo
uzantıları kaldırılmalıdır. microReel, microDrain,
nanoReel ve benzeri ekipmanlarda, doğru bağ‑
lantı ve kullanım hakkında bilgi için kullanım
kılavuzuna bakın. Diğer SeeSnake Kanal Görün‑
tüleme Ekipmanı (tipik olarak kablo tamburu ve
monitör), micro CA‑350 Muayene ve Gözlem
Kamerasını SeeSnake Kanal Görüntüleme Ekip‑
manı üzerindeki Video‑Çıkışı bağlantı noktasına
bağlamak için bir adaptör kullanılması gerekir.
bu amaçla bağlandığında micro CA‑350 Mua‑
yene ve Gözlem Kamerası kamera görüntüsünü
görüntüler ve kayıt için kullanılabilir.
SeeSnake Kanal Görüntüleme Ekipmanına (mic‑
roReel, microDrain™ veya nano ‑Reel) bağlarken,
kamera tamburunuza bağlı olan bağlantı modü‑
lünü micro CA‑350 Muayene ve Gözlem Kamarası
üzerindeki kablo bağlantı parçası ile hizalayın ve
sıkı bir şekilde oturacak şekilde düz bir şekilde içe‑
ri kaydırın. (Bkz. Şekil 18.)

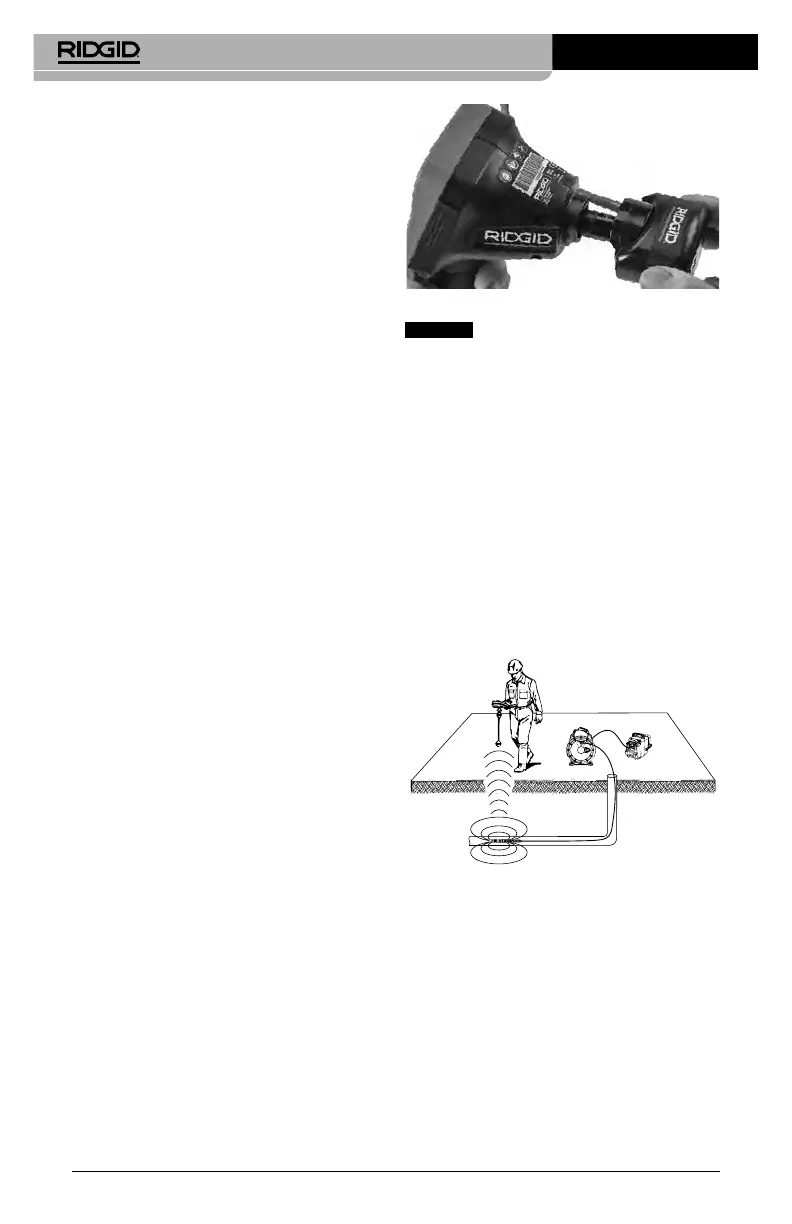

Şekil 18 - Kamera Bağlantı Parçası Fişi Takılı
BİLDİRİM
Hasar görmesini önlemek için
bağlantı fişini bükmeyin veya çevirmeyin.
Sondanın Yerinin Bulunması
Sonda ile birlikte kullanıldığında (dahili Verici),
sondaya iki şekilde kumanda edilebilir. Tambur,
sondayı AÇIP KAPATMAK için kullanılabilecek
bir sonda açma/kapama düğmesi ile dona‑
tılmışsa. Aksi takdirde, sonda LED ışık şiddeti
sıfıra düşürülerek AÇILIR. Sonda'nın yerini be‑
lirledikten sonra boruyu incelemeye devam
etmek LED ışığını normal parlaklık düzeyine
ayarlayabilirsiniz.
512 Hz'ye ayarlanmış SR‑20, SR‑60, Scout veya
NaviTrack® II gibi bir RIDGID hat tespit dedektö‑
rü gözlemi yapılan boru içerisindeki kameranın
noktasala olarak konumunu bulmak için kulla‑
nılabilir.
Şekil 19 – Sonda vericinin Yerinin Saptanması
Sonda'nın yerini belirlemek için hat tespit de‑
tektörünü açın ve Sonda moduna ayarlayın.
Hat tespit dedektörü Sonda'yı tespit edene
kadar Sonda'nın bulunabileceği konuma doğ‑
ru tarama yapın. Sonda'nın yerini bulduktan
sonra konumunu tam olarak saptamak için
hat tespit dedekötürünün göstergeleri sıfır de‑
ğerini gösterene kadar taramaya devam edin.
Sonda'nın konumunu saptama ile ilgili ayrıntılı
bilgi için, kullandığınız hat tespit detektörünün
modelinin Kullanım Kılavuzu'na başvurunuz.
