1. BESCHREIBUNG DES BRENNERS
Gasbrenner mit zweistufig fortlaufendem oder modulierendem Betrieb.
1.1 MITGELIEFERTES ZUBEHÖR
Anschluss Gasventil + Schrauben . . . . . . . . . . . . . . . . . . . . . 1 Stck.
Isolierdichtung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Stck.
4-poliger Stecker, 7-poliger Stecker. . . . . . . . . . . . . . . . . . . . . 1 Stck.
Schrauben und Muttern für den Flansch zur Brennermontage. . 4 Stck.
Anleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Stck.
Ersatzteilkatalog . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Stck.
1.2 ZUBEHÖR (auf Anfrage)

Kit Stecker/Steckdose, 7-polig mit Filter: Code 20076305
Das gefilterte Anschluss-Kit mit 7-poligem Stecker/Steckdose ist als Schutz gegen die vom
Stromversorgungsnetz verursachten Funkstörungen erforderlich.
Wichtig:
Der Installateur haftet für den eventuellen Zusatz von Sicherheitsteilen, die nicht in dieser
Betriebsanleitung vorgesehen sind.

Der Brenner entspricht folgenden Europäischen Richtlinien:
Elektromagnetische Verträglichkeit 2004/108/EG, Niederspannungsrichtlinie 2006/95/EG.

Gasarmatur gemäß der Gas-Richtlinie 90/396/EWG.

Der Brenner wurde in Anpassung an die Richtlinien EN60335 / EN50165 getestet.
Zur Befriedigung der erwähnten Erfordernisse ist es notwendig, dass der Brenner von einer Haube oder
gegebenenfalls durch die Klappe des Wärmegenerators geschützt wird. Dieser Schutz darf nur mit Hilfe
eines Werkzeugs entfernbar sein.

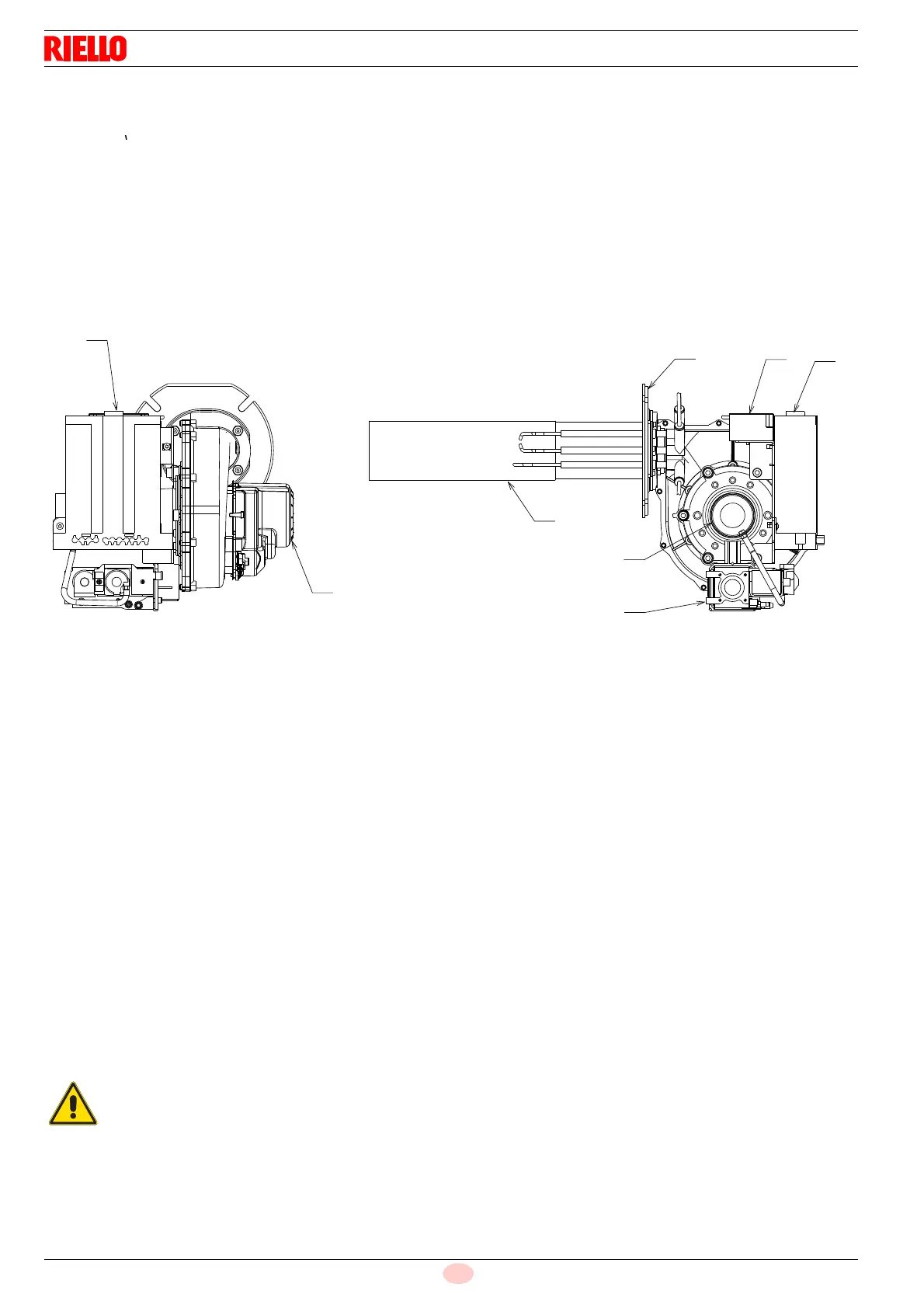

1 – Entstörtaste mit Störanzeige
2 – Steuergerät
3 – Gasventil
4 – Luft-/Gasmischer im Ansaugkreislauf
5 – Flansch
6 – Motor
7 – Flammkopf mit Metallnetz
8 – Zündtransformator
1
6
7
4
3
2
8
5
Abb. 1
D8609
