Riello 3790401 - Elektrische Anschlüsse

2903411
6
D

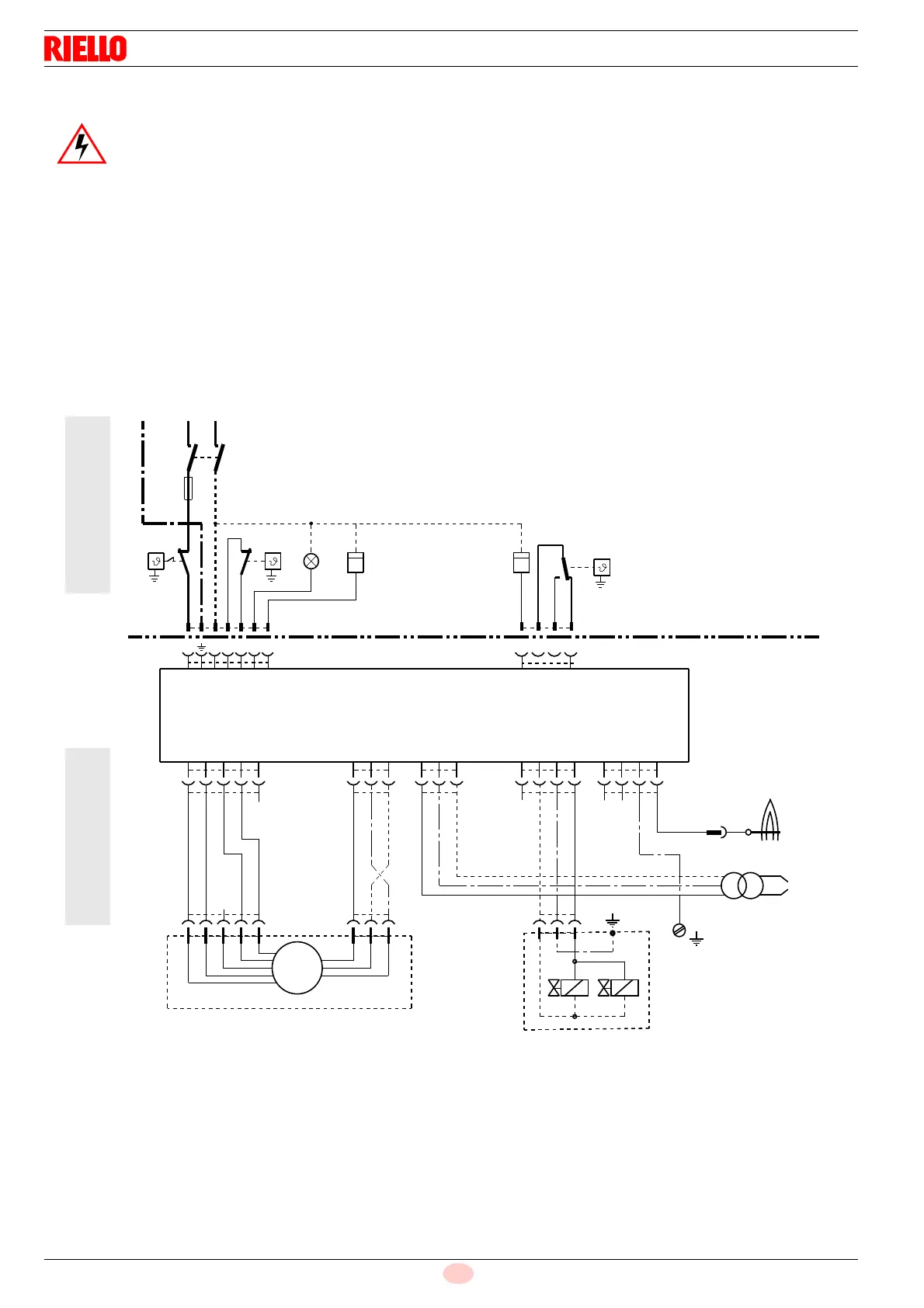

3.5 ELEKTRISCHE ANSCHLÜSSE
PRÜFUNG
Die Abschaltung des Brenners durch Auslösen der Thermostate (TL) prüfen.
Die Störabschaltung des Brenners
während des Betriebes überprüfen, indem der Verbinder (CN) geöffnet wird, der sich am roten Draht des Fühlers
außen am Steuergerät befindet.

Schalten Sie die Stromversorgung des Brenners durch Betätigen des Hauptschalters der Anlage ab.

Den Nullleiter nicht mit der Phase Vertauschen. Genau den angegebenen Schaltplan bea-
chten und eine gute Erdung ausführen.

Der Leiterquerschnitt muss mindestens 1 mm
2
sein. (Außer im Falle anderslautender Angaben
durch Normen und örtliche Gesetze).

Die vom Installateur ausgeführten elektrischen Anschlüsse müssen den im Land gültigen Bestim-
mungen entsprechen.
GEFAHR
A1 – Steuergerät CM222
CN – Verbinder
h1 – Stundenzähler 1. Stufe
h2 – Stundenzähler 2. Stufe
MV –Gebläsemotor
SB – Entstörungsanzeige
SO – Ionisationsfühler
TB – Brennererde
TL – Grenzthermostat
TR – Thermostat 2. Stufe
TA – Zündtransformator
TS – Sicherheitsthermostat
T6A –Sicherung
V10 – V1
V11 – V2
X.. – Steckdose
XP.. – Stecker
XP4
B5 T6 T7 T8
T
A
S
O
C
N
M
MV
12341234
123123
X1
X2
X4 X5
X10
43215
12351234
BK
GN YE
BU
V10
V11
12
TL
PE
B4S3T2T1NL1
h1
TS
LN
SB
T6A
XP7
h2
TR
230V 50Hz
~
GN YE GN YE GN YE
BN BN BU BU
A1
TB
D8371
IM WERK
AUSGEFÜHRT
DURCH
INSTALLATEUR
