4. FUNZIONAMENTO
4.1 REGOLAZIONI PRIMA DELL’ACCENSIONE
Le regolazioni da eseguire sono:
Aprire le valvole manuali poste a monte della rampa del gas.
Sfiatare l'aria dalla tubazione del gas mediante la vite sulla presa (pag. 5).
4.2 AVVIAMENTO BRUCIATORE
Alimentare elettricamente il bruciatore e chiudere il termostato. Il bruciatore si avvia in modalità di preventilazione
alla massima velocità. Successivamente diminuisce la velocità al valore di START ed avviene l’accensione. Se
invece il ventilatore si avvia ma alla fine del tempo di sicurezza non compare la fiamma, il bruciatore va in blocco
(vedi nota a pag.13). Sbloccare ed attendere un nuovo tentativo di avviamento. Se l’accensione continua a man-
care può essere che il gas non arrivi alla testa di combustione entro il tempo di sicurezza di 3s.
Ruotare leggermente in senso antiorario la vite V1 posta sul miscelatore della valvola gas (pag. 5).
Ad accensione avvenuta, passare alla completa regolazione del bruciatore.
4.3 REGOLAZIONE VENTILATORE
La modulazione è basata sulla tecnologia della velocità variabile. Attraverso la variazione del numero dei giri del
motore si ottiene la regolazione della portata dell’aria comburente. La rampa gas proporzionale, in funzione della
pressione rilevata nel circuito di ventilazione, eroga la corretta quantità di combustibile. Quindi, attraverso la varia-
zione della velocità di rotazione del motore avviene la regolazione della potenza erogata. La velocità del motore si
può regolare agendo su tre “Trimmers” (vedi figura sottostante).
4.4 REGOLAZIONE VALVOLA GAS
La regolazione della portata di gas è ottenuta utilizzando le due viti V1 e V2.
Per variare la portata massima di gas agire sulla vite V1.
- Per aumentare la portata: ruotare la vite in senso antiorario (svitare)
- Per ridurre la portata: ruotare la vite in senso orario (avvitare)
Per variare la portata minima di gas agire sulla vite V2 presente sulla valvola gas.
Rimuovere la vite di protezione e agire sulla vite interna con chiave a brugola.
- Per aumentare la portata: ruotare la vite in senso orario (avvitare)
- Per ridurre la portata: ruotare la vite in senso antiorario (svitare)

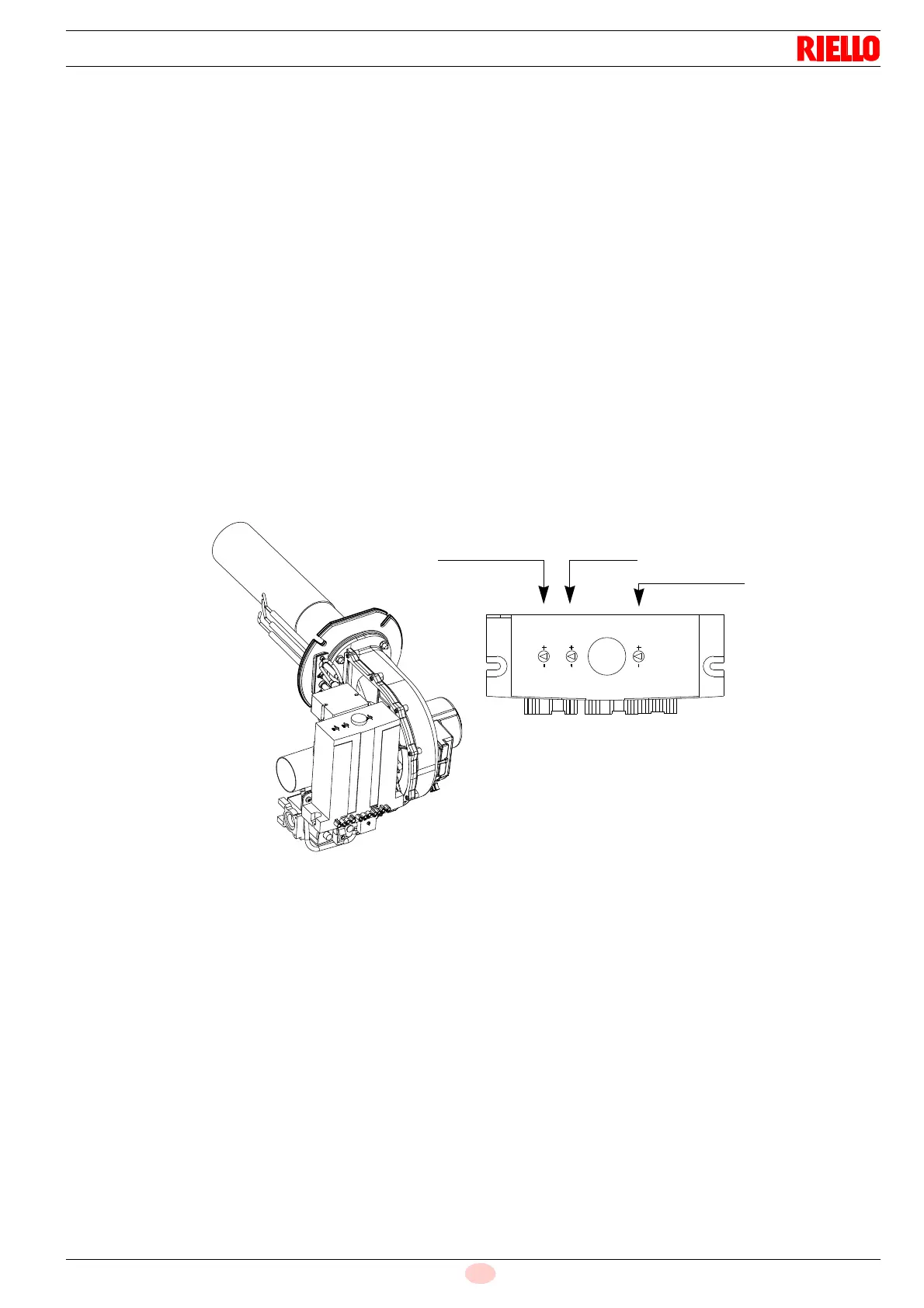

Definizione delle regolazioni per il ventilatore:
Le regolazioni vengono effettuate agendo sui tre potenziometri a bordo dell’ apparecchiatura di controllo.
START:Determina l’aria in fase di partenza (1980
÷ 4020 rpm)
MIN: Determina il minimo di modulazione (1020
÷ 1980 rpm)
MAX: Determina il massimo di modulazione (4020
÷ 6300 rpm)
La regolazione di “MIN” subentra istantaneamente a termine della preventilazione delineata dall’apertura della
valvola e dalla presenza della scarica. L’abilitazione alla modulazione massima con “MAX” avviene circa 10 sec
dall’apertura della valvola.
MAX
START
MIN
D8238
Potenza massima Start
Potenza minima
Fig. 5
