3.4 ALIMENTATION DU COMBUSTIBLE
Les brûleurs sont couplés à des vannes gaz monobloc, de type pneumatique proportionnel, qui permettent de
moduler la quantité de gaz débitée et donc la puissance fournie.
Un signal de pression relevé au circuit d’air est envoyé à la vanne gaz pneumatique qui débite une quantité de
gaz proportionnelle au débit d’air élaboré par le ventilateur.
La rampe de gaz, dans le but d'optimiser les encombrements, est assemblée directement sur le corps du brûleur.
D7453
Remarque
Le couplage vanne-collecteur permet de compenser
l’obstruction accidentelle de l’aspiration en diminuant le
débit du gaz.
Mélangeur air/gaz
Le mélange du gaz avec l’air com-
burant se fait à l’intérieur du circuit
de ventilation (mélangeur), à partir
de l’entrée de la bouche d’aspira-
tion. Le combustible est envoyé
dans la veine d’air en aspiration par
la rampe gaz et le mélange optimal
est obtenu grâce à un mélangeur.
Vanne gaz
Modèle vanne Honeywell VR4615VB1006
Modèle mélangeur Honeywell 45900450-0301
Connexion ligne gaz entrée 3/4”
Température de travail -15°C/70°C
Pression max. de travail 30 mbar
Pression min. de travail 15 mbar
Pression max. à l’entrée 60 mbar
Classe vanne B + C
Alimentation électrique 220-240 V
Degré de protection IP 40 selon IEC 529

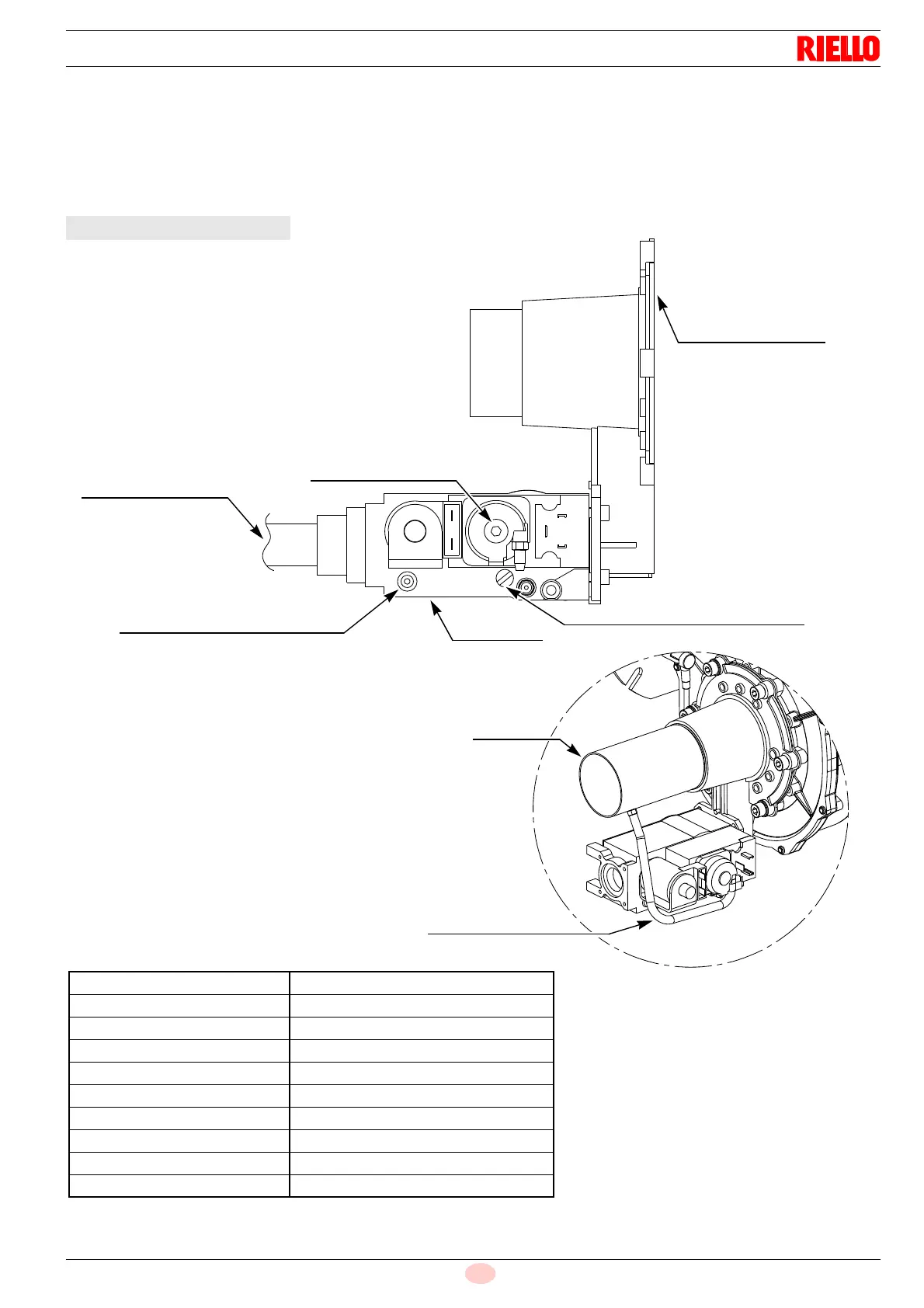

D7452
Réglage du flux
gaz minimum sur
le stabilisateur (V
2)
Alimentation gaz
Point d'essai de
pression du gaz
en amont (P
1)
Vanne gaz
Réglage du flux
maximum (V
1)
Mélangeur air/gaz
dans le circuit
d'aspiration
Collecteur
GROUPE RAMPE GAZ
Tuyau de
compensation gaz
