1. DESCRIPTION DU BRÛLEUR
Brûleur gaz avec fonctionnement à deux allures progressif ou modulant.
1.1 MATÉRIEL FOURNI
Raccord vanne gaz + vis . . . . . . . . . . . . . . . . . . . . . N° 1
Ecran isolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Fiche à 4 pôles, 7 pôles . . . . . . . . . . . . . . . . . . . . . N° 1
Vis et écrous pour bride de fixation à la chaudière . N° 4
Instruction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Catalogue des pièces détachées. . . . . . . . . . . . . . . N° 1
1.2 ACCESSOIRES (sur demande)
Kit fiche/prise 7 pôles avec filtre : cod. 20076305
Le kit de raccordement filtré avec fiche/prise 7 pôles est nécessaire contre les perturbations radio dérivant du
réseau électrique d'alimentation.
Important:
Si l’installateur ajoute des organes de sécurité non prévus dans ce manuel, il en assume la
responsabilité.
Le brûleur est conforme aux Directives Européennes:
Compatibilité Électromagnétique 2004/108/CE, Basse Tension 2006/95/CE.
Rampe gaz conforme à la Directive Gaz 90/396/CEE.
Le brûleur est testé pour se conformer aux Directives EN60335 / EN50165.
Pour répondre aux exigences mentionnées, il est indispensable que le brûleur soit protégé par un capot
ou éventuellement par la porte du générateur de chaleur. Cette protection ne doit être enlevée qu’avec
un outil.

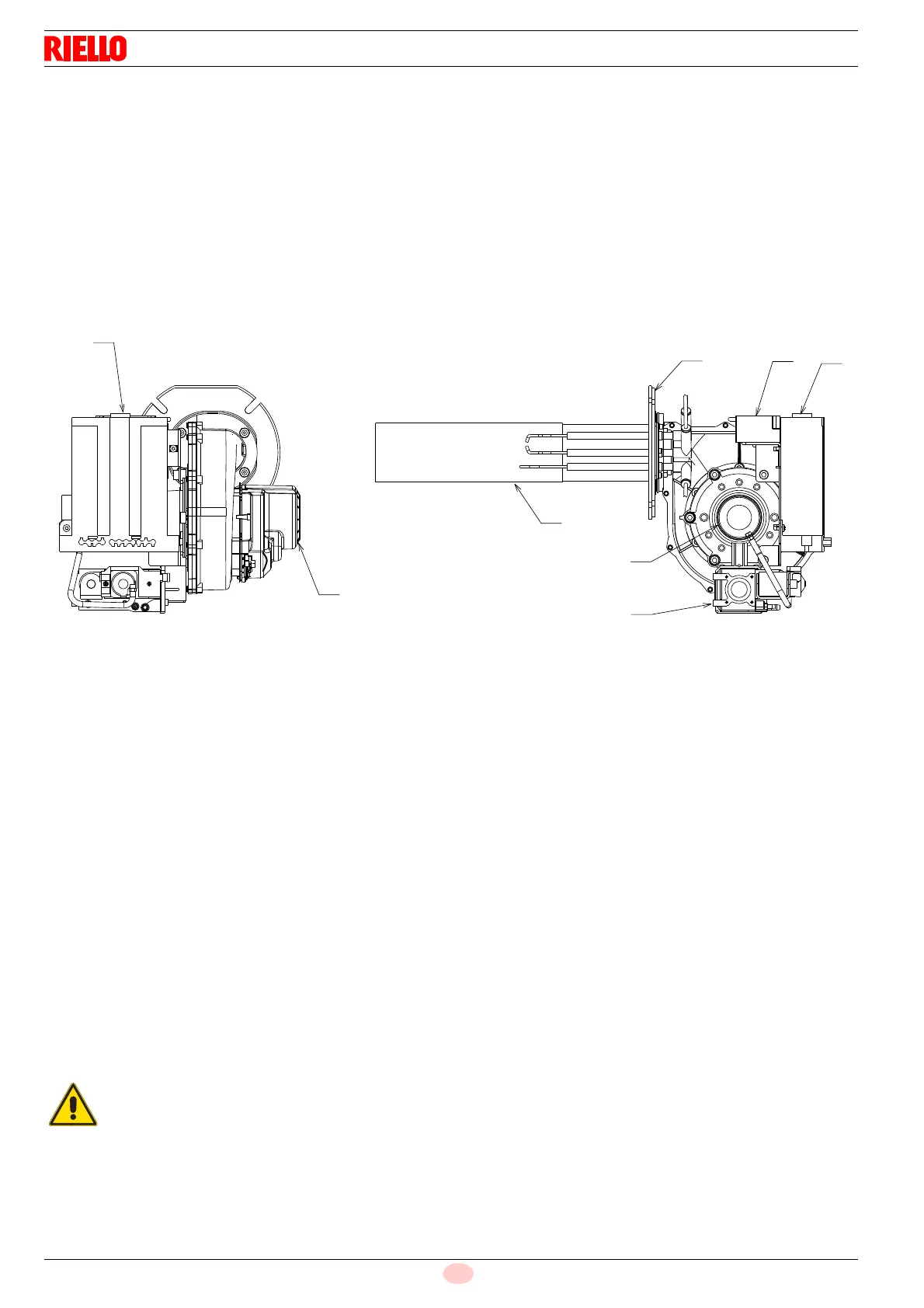

1 – Bouton de déblocage avec signalisation de
blocage
2 – Boîte de commande et de contrôle
3 – Vanne gaz
4 – Mélangeur air/gaz dans le circuit d’aspiration
5 –Bride
6 – Moteur
7 – Tête de combustion avec maille métallique
8 – Transformateur d’allumage
