1. DESCRIZIONE DEL BRUCIATORE
Bruciatore di gas con funzionamento bistadio progressivo o modulante.
1.1 MATERIALE A CORREDO
Raccordo valvola gas + viti . . . . . . . . . . . . . . . . . . . N° 1
Schermo isolante . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Spina 4 poli, 7 poli. . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Viti e dadi per flangia di fissaggio alla caldaia . . . . . N° 4
Istruzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Catalogo ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
1.2 ACCESSORI (su richiesta)

Kit spina/presa 7 poli con filtro: cod. 20076305
Il kit collegamento filtrato con spina/presa 7 poli è necessario contro i radiodisturbi derivanti dalla rete elettrica
di alimentazione.
Importante:
l’installatore è responsabile per l’eventuale aggiunta di organi di sicurezza non previsti in questo
manuale.
1
6
7
4
3
2
8
5

Il bruciatore è conforme alle Direttive Europee:
Compatibilità Elettromagnetica 2004/108/CE, Bassa Tensione 2006/95/CE.

Rampa gas conforme alla Direttiva Gas 90/396/CEE.

Il bruciatore è testato per conformarsi alle Direttive EN60335 / EN50165.
Per soddisfare le menzionate esigenze, è necessario che il bruciatore sia protetto da un cofano o
eventualmente dalla portina del generatore di calore. Tale protezione deve essere rimossa solamente con
l’utilizzo di un utensile.

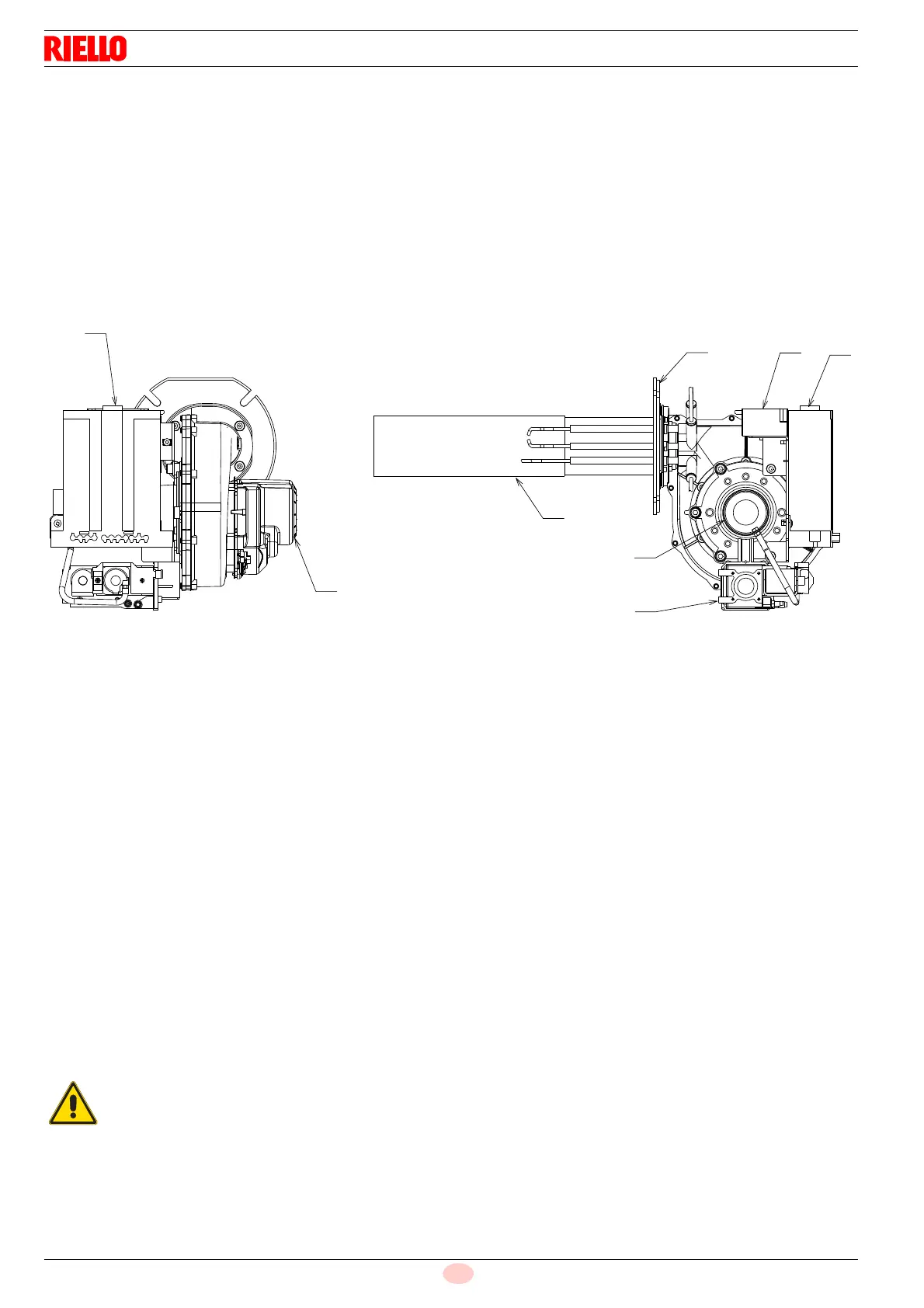

1 – Pulsante di sblocco con segnalazione di blocco
2 – Apparecchiatura di comando e controllo
3 – Valvola gas
4 – Miscelatore aria/gas nel circuito di aspirazione
5 – Flangia
6 – Motore
7 – Testa di combustione con maglia metallica
8 – Trasformatore di accensione
Fig. 1
D8609
