4. FONCTIONNEMENT
4.1 RÉGLAGES AVANT L’ALLUMAGE
Les réglages à effectuer:
Ouvrir les vannes manuelles situées en amont de la rampe gaz.
Décharger l'air du tuyau du gaz moyennant la vis sur la prise (Page 5).
4.2 DÉMARRAGE DU BRÛLEUR
Alimenter électriquement le brûleur et fermer le thermostat. Le brûleur démarre en mode de préventilation à la
vitesse maximale. Il réduit ensuite la vitesse à la valeur de DÉMARRAGE et c’est alors qu’a lieu l’allumage. Si par
contre le ventilateur démarre mais qu'à la fin du temps de sécurité la flamme n'apparaît pas, le brûleur se met en
sécurité (voir note à la pag. 13). Réarmer et attendre une nouvelle tentative de démarrage. Si l’allumage ne se fait
toujours pas, il se peut que le gaz n’arrive pas à la tête de combustion pendant le temps de sécurité de 3 s.
Tourner légèrement dans le sens contraire à celui des aiguilles d'une montre la vis V1 placée sur le mélangeur de
la vanne du gaz (Page 5).
Passer au réglage complet du brûleur lorsque l’allumage a eu lieu.
4.3 RÉGLAGE VENTILATEUR
La modulation est basée sur la technologie de la vitesse variable. Le débit de l’air comburant se règle en modi-
fiant le nombre de tours du moteur. La rampe gaz proportionnelle fournit la quantité correcte de combustible en
fonction de la pression relevée dans le circuit de ventilation. Le réglage de la puissance fournie se fait donc en
modifiant la vitesse de rotation du moteur. La vitesse du moteur se règle en agissant sur trois "Triimers" (voir
figure ci-dessous).
4.4 RÉGLAGE DE LA VANNE DU GAZ
Le réglage du débit de gaz s'obtient en utilisant les deux vis V1 et V2.
Pour varier le débit maximum de gaz intervenir sur la vis V1.
- Pour augmenter le débit: tourner la vis dans le sens contraire à celui des aiguilles d'une montre (dévisser)
- Pour réduire le débit: tourner la vis dans le sens des aiguilles d'une montre (visser)
Pour varier le débit minimum de gaz intervenir sur la vis V2 présente sur la vanne du gaz.
Enlever la vis de protection et intervenir sur la vis interne avec la clé à six pans.
- Pour augmenter le débit: tourner la vis dans le sens des aiguilles d'une montre (visser)
- Pour réduire le débit: tourner la vis dans le sens contraire à celui des aiguilles d'une montre (dévisser)

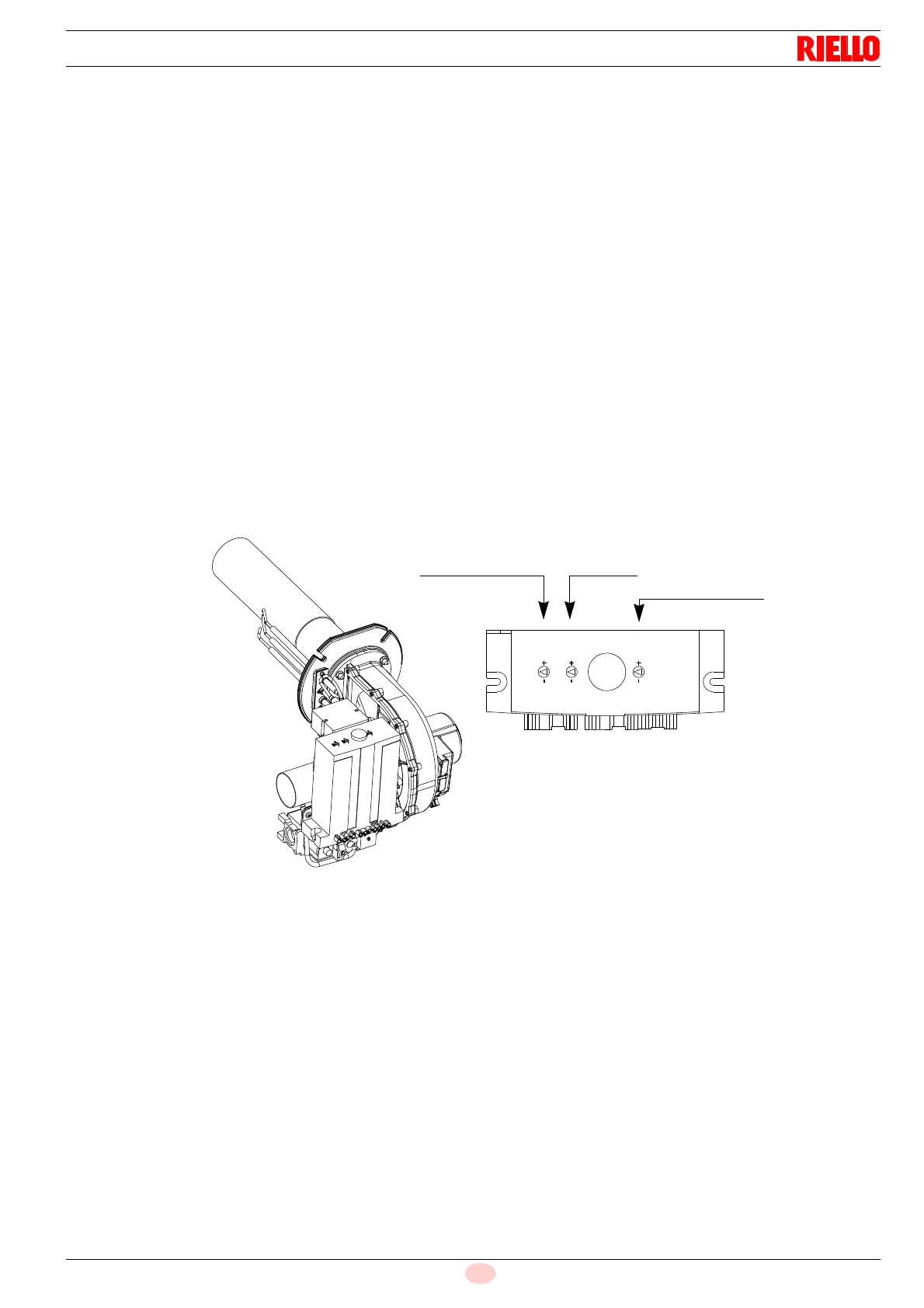

Définition des réglages pour le ventilateur:
Les réglages sont effectués en intervenant sur les trois potentiomètres embarqués sur la boîte de contrôle.
START:Détermine l'air durant la phase de démarrage (1980 ÷ 4020 rpm)
MIN: Détermine le minimum de modulation (1020 ÷ 1980 rpm)
MAX: Détermine le maximum de modulation (4020 ÷ 6300 rpm)
Le réglage de “MIN” s'active tout de suite après la préventilation qui comprend l'ouverture de la vanne et la pré-
sence du déchargement. L’activation à la modulation maximum avec “MAX” a lieu 10 secondes environ après
l'ouverture de la vanne.
MAX
START
MIN
D8238
Puissance maximum Start
Puissance minimum
Fig. 5
