3. INSTALLATION
DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN
UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.

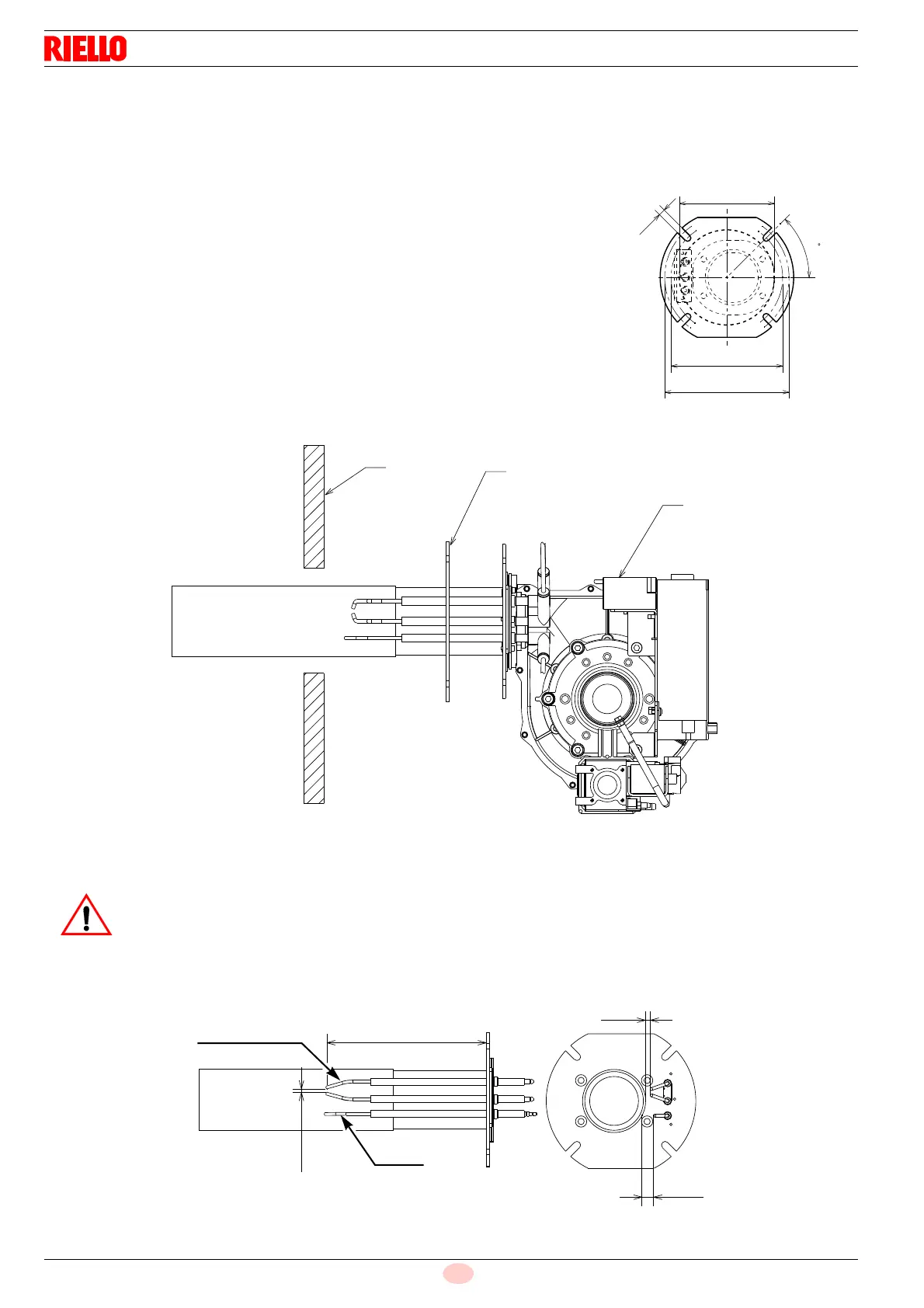

3.1 KESSELPLATTE
Die Brennkammerverschlussplatte wie auf der Abbildung 2 gezeigt
lochen. Die Position der Gewindebohrungen kann mit dem Isolier-
schirm aufgezeichnet werden, der mit dem Brenner geliefert wird.
3.2 BRENNERMONTAGE, (siehe Abb. 3)
Zur Installation wie folgt vorgehen:
Den Brenner (1) an der Klappe des Heizkessels (2) mit den vier
Schrauben und (bei Bedarf) den beiliegenden Muttern befestigen,
wobei die Isolierdichtung (3) einzufügen ist.
3.3 FÜHLER - UND ELEKTRODENSTELLUNG
Vor der Installation des Brenners am Heizkessel ist zu prüfen, ob der Fühler und die Elektrode, wie
in Abb. 4 gezeigt, positioniert sind.
Die Elektrode nicht drehen, wie auf der Abbildung gezeigt anordnen; wenn die Elektrode nah am
Ionisationsfühler angebracht ist, könnte der Verstärker des Steuergeräts beschädigt sein.
10
Fühler
D8616
Elektrode
Abb. 4
