Riello 40 FS10 - Installazione; Fissaggio Alla Caldaia

3
2736
I
CALDAIE DI PROVA
Il campo di lavoro è stato ottenuto su caldaie di prova secondo norma EN 676.
CALDAIE COMMERCIALI
L’abbinamento bruciatore-caldaia non pone problemi se la caldaia è conforme alla norma EN 303 e le dimensioni
della sua camera di combustione sono prossime a quelle previste nella norma EN 676.
Se invece il bruciatore viene abbinato ad una caldaia commerciale non conforme alla norma EN 303 o con dimen-
sioni della camera di combustione nettamente più piccole di quelle indicate nella norma EN 676, consultare i
costruttori.

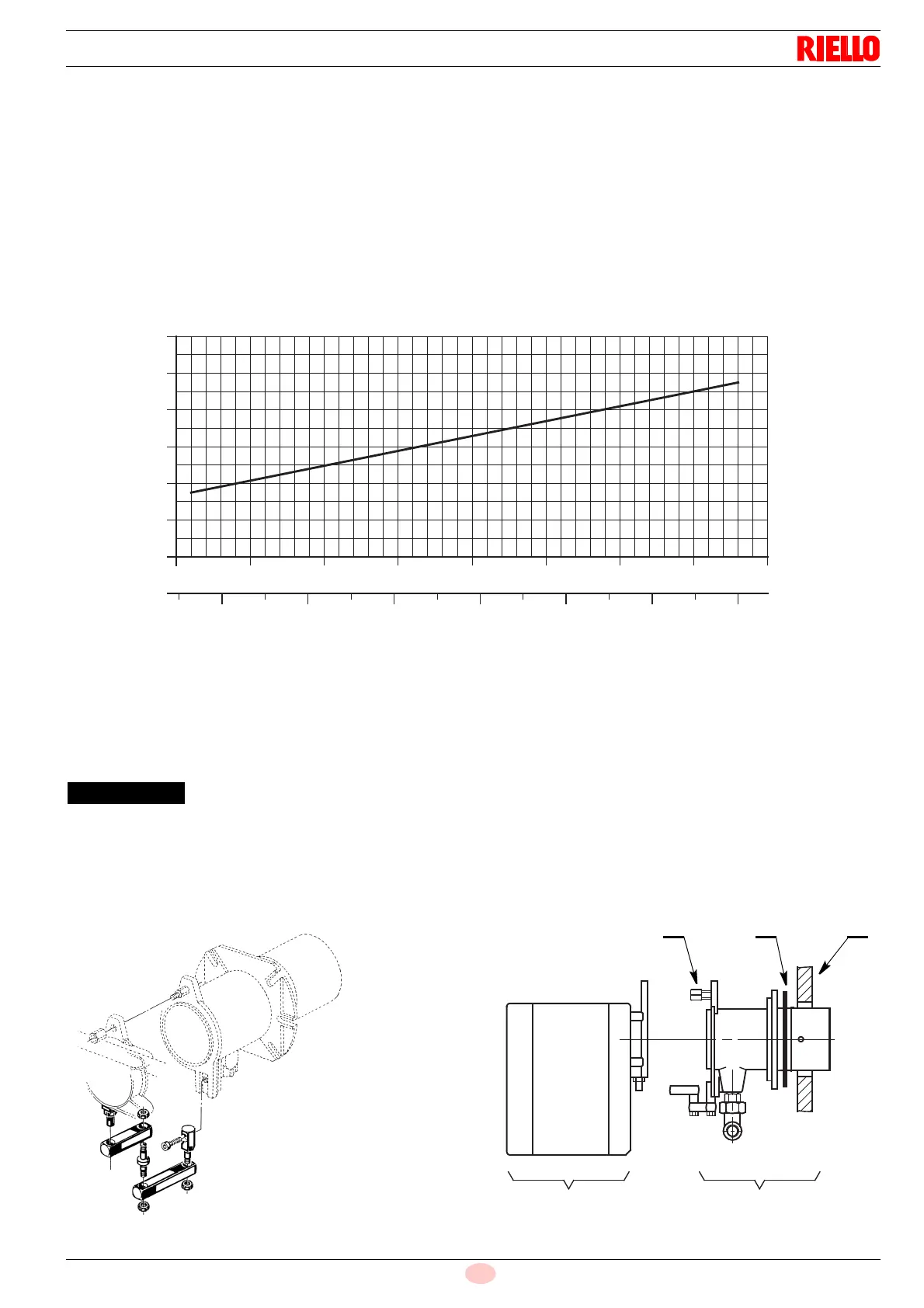

CORRELAZIONE TRA PRESSIONE DEL GAS E POTENZIALITÀ
Per avere la massima potenzialità occorrono 5,8 mbar misurati al manicotto (M2, vedi cap. 3.3, pag. 4) con
camera di combustione a 0 mbar e gas G20 - Pci = 10 kWh/Nm
3
(8.570 kcal/Nm
3
).
3. INSTALLAZIONE
L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E
NORMATIVE LOCALI.
3.1 FISSAGGIO ALLA CALDAIA
4
1
2
3
5
6
7
40.000 50.000 60.000 70.000 kcal/h
1206050 70 80 kW
D5257
110
80.000
90 100
90.000
40
100.000
Pressione gas alla testa
di combustione in mbar
Potenza termica
S7392
MONTAGGIO
CERNIERA
13 2
AB
D5108
La portina della caldaia deve avere uno spessore
max. di 90 mm, rivestimento refrattario compreso.
Nel caso in cui lo spessore fosse maggiore (max.
150 mm) è necessario utilizzare una prolunga per
testa di combustione da chiedere a parte.
IMPORTANTE
O
Separare la testa di combustione dal resto
del bruciatore togliendo il dado (1) e arretrare
il gruppo (A).
O
Fissare il gruppo (B) alla piastra (2) della cal-
daia interponendo lo schermo isolante (3)
dato a corredo
