Riello 40 FS10 - Posicionamiento Sonda Electrodo; Línea de Alimentación del Gas

2736
4
E

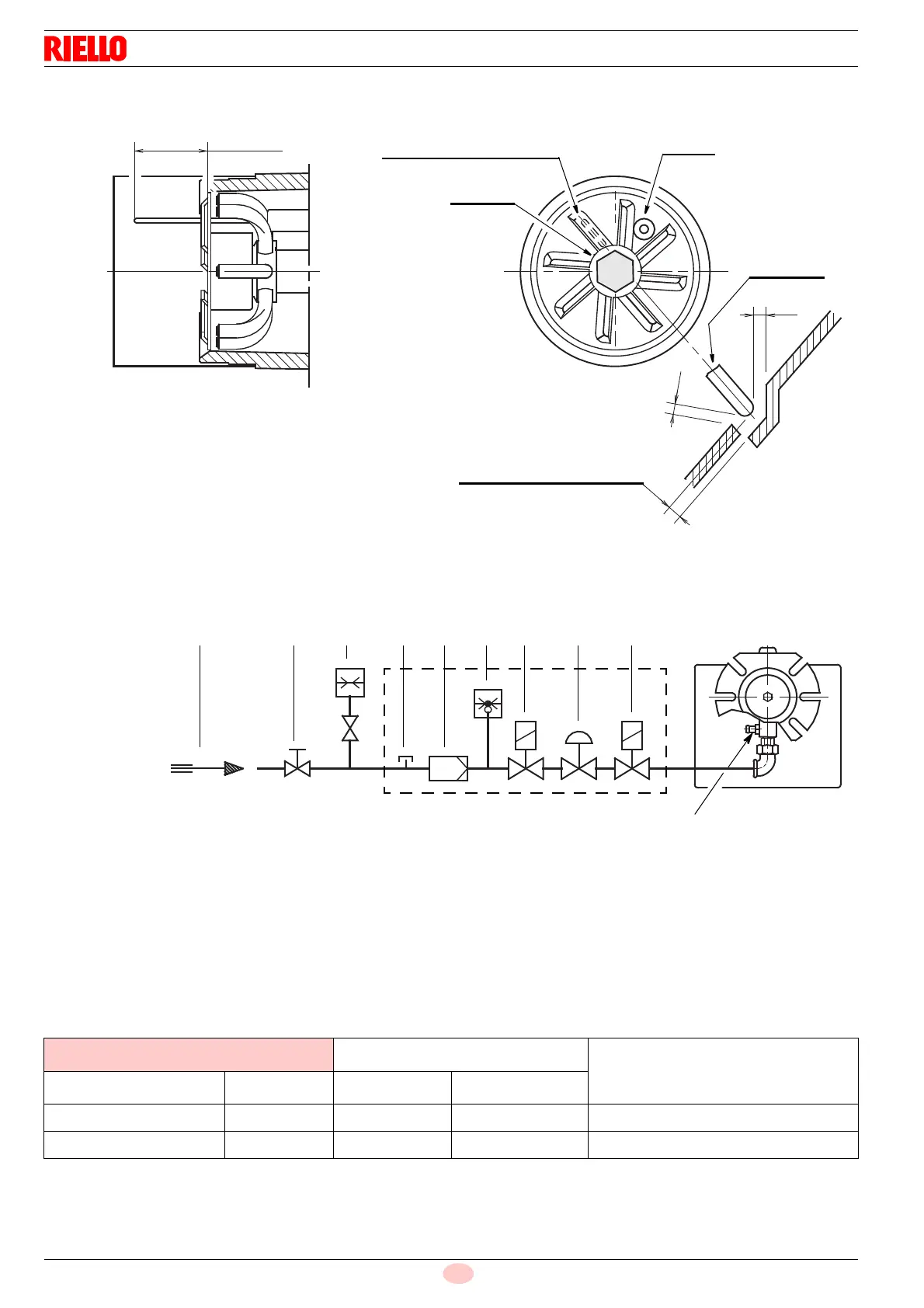

3.2 POSICIONAMIENTO SONDA - ELECTRODO
3.3 LÍNEA DE ALIMENTACIÓN DEL GAS
RAMPA DE GAS SEGÚN EN 676
El tren de válvulas gas se entrega por separado y, para su regulación, véanse las instrucciones que lo
acompañan.
RAMPA GAS UNIONES
EMPLEO
TIPO CODIGO ENTRADA SALIDA
MBDLE 405 B01 3970500 Rp 3/4 Rp 3/4 Gas natural  80 kW y propano
MBDLE 407 B01 3970531 Rp 3/4 Rp 3/4 Gas natural y propano
D5104
Electrodo de encendido
ATENCI Ó N 2  3 mm
Sonda
Sonda
Electrodo
2,2
~
40 mm
Difusor
=
=
1 – Entrada de gas
2 – Válvula manual (a cargo del instalador)
3 – Manómetro con válvula pulsadora (a cargo del instalador)
4 – Filtro
5 – Presóstato de gas
6 – Electroválvula de seguridad
7 – Estabilizador de presión
8 –
Electroválvula de regulación
M1 – Toma presión entrada rampa
M2 – Toma presión en quemador
1
D5069
2 3 M1 4 5 6 7 8
M2
