Riello 40 FS10 - Instalación; Fijación a la Caldera

3
2736
E
CALDERAS DE PRUEBA
El campo de trabajo se obtuvo en calderas de prueba según la norma EN 676.
CALDERAS COMERCIALES
La combinación quemador-caldera no presenta problemas si la caldera es conforme a la norma EN 303 y las
dimensiones de su cámara de combustión se asemejan a aquellas previstas en la norma EN 676.
Por el contrario, si el quemador se combina con una caldera comercial y no cumple con la norma EN 303 o
cuya cámara de combustión tiene dimensiones más pequeñas que aquellas indicadas en la norma EN 676,
consulte al fabricante.

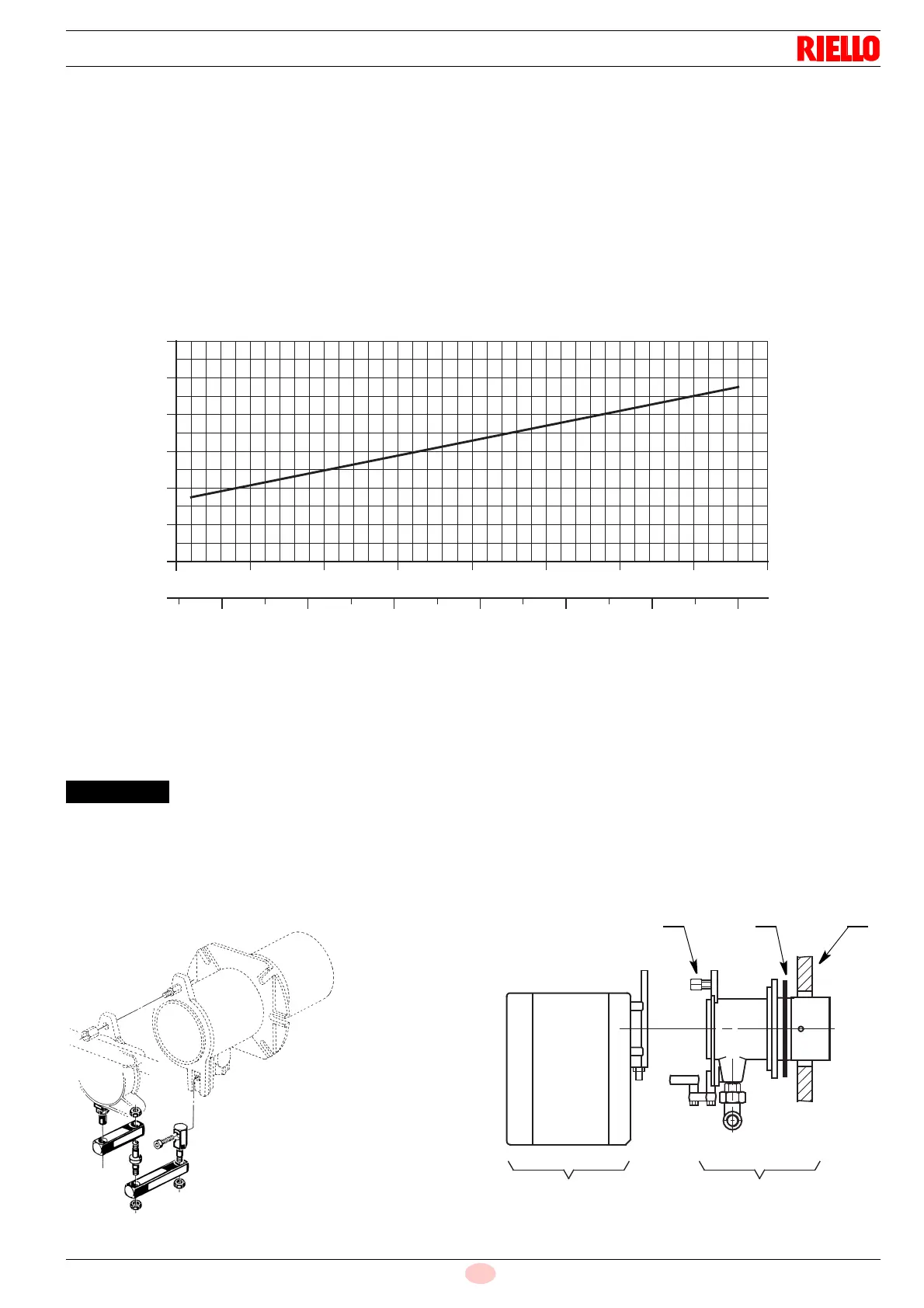

CORRELACIÓN ENTRE PRESIÓN DEL GAS Y POTENCIA
Para obtener la potencia máxima se requieren 5.8 mbar medidos en el manguito (M2, ver cap. 3.3, pág. 4) con
cámara de combustión a 0 mbar y gas G20 - Pci = 10 kWh/Nm
3
(8.570 kcal/Nm
3
)
.
3. INSTALACIÓN
EL QUEMADOR SE DEBE INSTALAR DE CONFORMIDAD CON LAS LEYES Y NORMATIVAS LOCALES.
3.1 FIJACIÓN A LA CALDERA
4
1
2
3
5
6
7
Presión del gas al cabezal
de combustión - mbar
40.000 50.000 60.000 70.000 kcal/h
1206050 70 80 kW
Potencia térmica
D5257
110
80.000
90 100
90.000
40
100.000
S7392
MONTAJE DE
LA BISAGRA
13 2
AB
D5108
La puerta de la caldera debe tener un grosor máximo
de 90 mm incluido el revestimiento refractario.
En el caso en que el grosor fuera mayor (máx.
150 mm) es necesario utilizar una extensión para la
tobera, que se debe pedir por separado.
ATENCIÓN
O
Separe el cabezal de combustión del resto del
quemador quitando la tuerca (1) y extraiga el
grupo (A).
O
Fije el grupo (B) a la placa (2) de la caldera,
interponiendo la junta aislante (3) suministrada
de serie.
