Riello 40 FS10 - Posizionamento Sonda Elettrodo; Linea DI Alimentazione Gas

2736
4
I

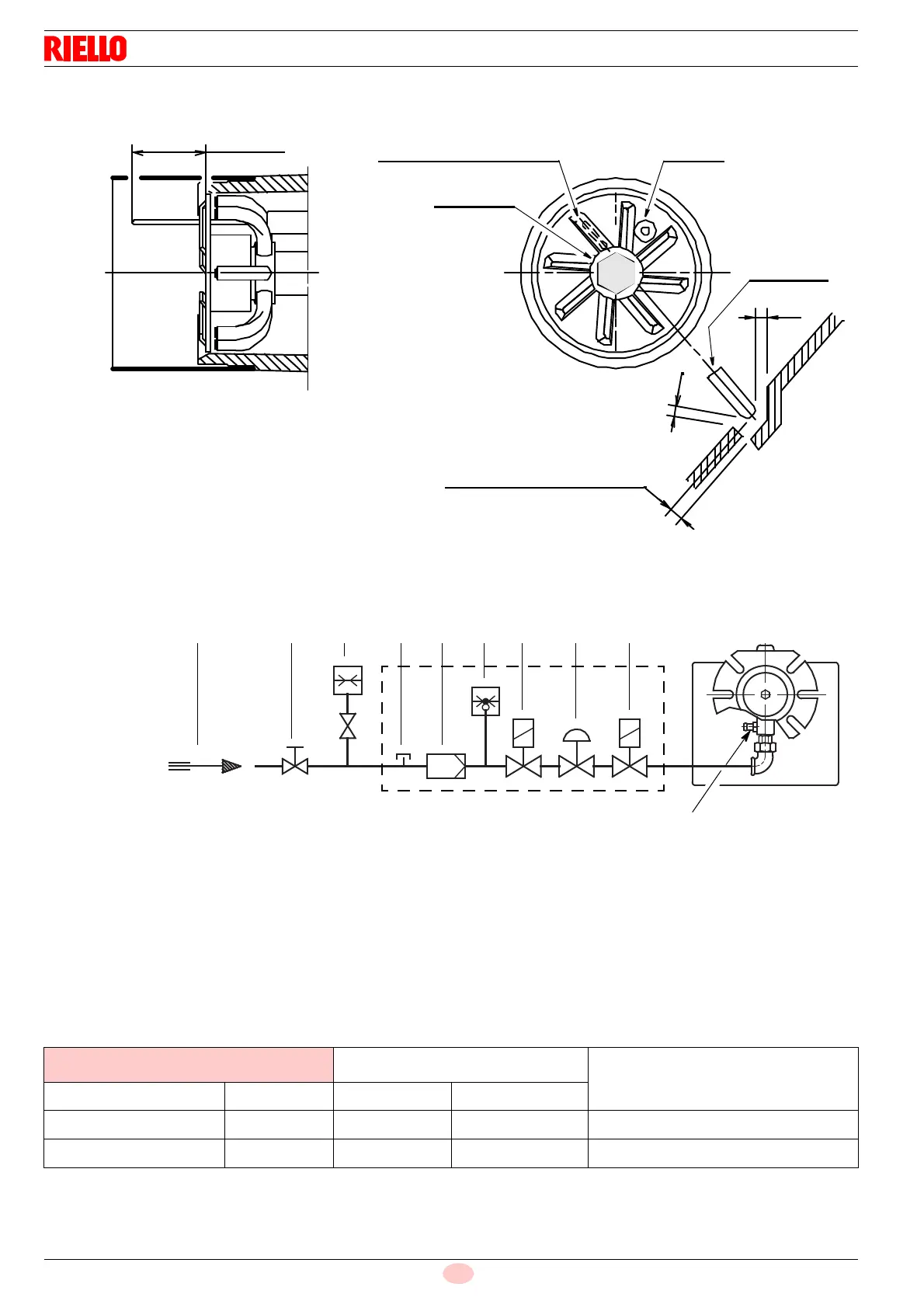

3.2 POSIZIONAMENTO SONDA ELETTRODO
3.3 LINEA DI ALIMENTAZIONE GAS
RAMPA GAS SECONDO EN 676
La rampa gas viene fornita a parte e per la sua regolazione vedere le istruzioni che l’accompagnano.
RAMPA GAS ATTACCHI
IMPIEGO
TIPO CODICE INGRESSO USCITA
MBDLE 405 B01 3970500 Rp 3/4 Rp 3/4 Gas naturale  80 kW e GPL
MBDLE 407 B01 3970531 Rp 3/4 Rp 3/4 Gas naturale e GPL
D5104
Elettrodo d’accensione
ATTENZIONE
2 –  3 mm
Sonda
Sonda
Elettrodo
2.2
~
40 mm
Diffusore
=
=
1 – Condotto arrivo gas
2 – Saracinesca manuale (a carico dellíinstallatore)
3 – Manometro pressione gas (a carico dellíinstallatore)
4 – Filtro
5 – Pressostato gas
6 – Valvola di sicurezza
7 – Stabilizzatore di pressione
8 – Valvola di regolazione
M1 – Presa per la misurazione pressione
di alimentazione
M2 – Presa per la misurazione pressione
alla testa
1
D5069
2 3 M1 4 5 6 7 8
M2
