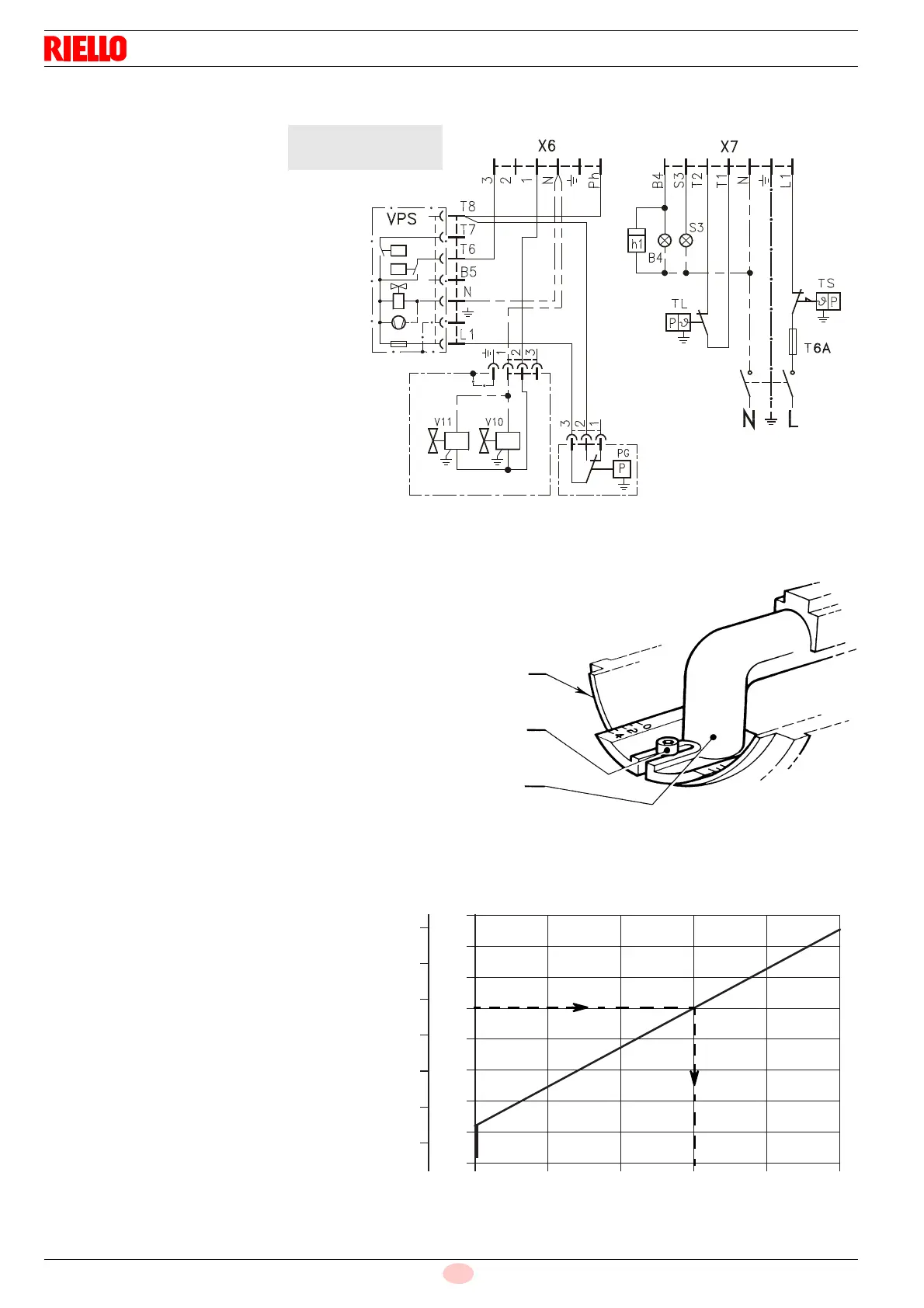

3.4.2 COLLEGAMENTI ELETTRICI CON CONTROLLO TENUTA VALVOLE (DUNGS VPS 504)
4. FUNZIONAMENTO
4.1 REGOLAZIONE DELLA COMBUSTIONE
In conformità con la Direttiva Rendimento 92/42/CEE,
l’applicazione del bruciatore alla caldaia, la regolazione e il
collaudo, devono essere eseguiti nell’osservanza del
manuale d’istruzione della caldaia stessa, compreso il con-
trollo della concentrazione di CO e CO
2
nei fumi, della loro
temperatura e di quella media dell’acqua della caldaia. A
seconda della portata richiesta dalla caldaia va definita la
regolazione della testa di combustione e la regolazione della
serranda aria.
4.2 REGOLAZIONE TESTA DI COMBUSTIONE
Allentare la vite (A), spostare il gomito (B) in modo che il piano
posteriore del manicotto (C) coincida con la tacca desiderata.
Bloccare la vite (A).
Esempio:
Il bruciatore è installato in una caldaia da
81 kW.
Considerando un rendimento del 90% il
bruciatore dovrà erogare circa 90 kW.
Dal diagramma risulta che per questa
potenzialità la regolazione va effettuata
sulla tacca 3.
Il diagramma è orientativo e deve essere
usato per una regolazione iniziale.
Per garantire il buon funzionamento del
pressostato aria può essere necessario
ridurre l’apertura della testa di combu-
stione (tacca verso la pos. 0).
LEGENDA
X6 – Spina 6 poli
X7 – Spina 7 poli
B4 – Segnalazione funziona-
mento
h1 – Contaore
PG – Pressostato gas minima
S3 – Segnalazione di blocco a
distanza
(230V - 0,5A
max.)
T6A – Fusibile
TL – Termostato di limite
TS – Termostato di sicurezza
V10 – Valvola di sicurezza
V11 – Valvola di regolazione
230V ~ 50Hz
D4199
A CURA
DELL’INSTALLATORE
S7015
C
A
B
01 32
120
90
80
70
60
50
100
80.000
70.000
60.000
50.000
40.000
kcal/h kW
D5258
45
40
110
90.000
100.000
N° tacca
