INDICE
1. DESCRIPCIÓN DEL QUEMADOR
Quemador de gas de una llama de funcionamiento.
1.1 MATERIAL SUMINISTRADO
Junta aislante . . . . . . . . . . . . . . . N° 1 Tornillos y tuercas para brida fijación a la caldera . . N° 4
Anillo pasacable . . . . . . . . . . . . . N° 1 Tornillos de fijación envolvente. . . . . . . . . . . . . . . . . . N° 3
Bisagra . . . . . . . . . . . . . . . . . . . . N° 1 Conector macho de 7 contactos . . . . . . . . . . . . . . . . N° 1
1. DESCRIPCIÓN DEL QUEMADOR . . . . 1
1.1 Material suministrado . . . . . . . . . . . . . . 1
2. DATOS TÉCNICOS . . . . . . . . . . . . . . . 2
2.1 Datos técnicos . . . . . . . . . . . . . . . . . . . 2
2.2 Dimensiones . . . . . . . . . . . . . . . . . . . . 2
2.3 Campo de trabajo. . . . . . . . . . . . . . . . . 2
3. INSTALACIÓN . . . . . . . . . . . . . . . . . . 3
3.1 Fijación a la caldera . . . . . . . . . . . . . . . 3
3.2 Posicionamiento sonda electrodo . . . . 4
3.3 Línea de alimentación del gas. . . . . . . . 4
3.4 Instalación eléctrica . . . . . . . . . . . . . . . 5
3.4.1 Instalación eléctrica estándar . . . . . . . 5
3.4.2 Instalación eléctrica con control de la
estanqueidad de las válvulas . . . . . . . 6
4. FUNCIONAMIENTO . . . . . . . . . . . . . . . . . . . 6
4.1 Regulación de la combustión. . . . . . . . . . . . . 6
4.2 Regulación cabezal de combustión. . . . . . . . 6
4.3 Regulación del registro del aire . . . . . . . . . . 7
4.4 Control de la combustión . . . . . . . . . . . . . . . 7
4.5 Presóstato aire . . . . . . . . . . . . . . . . . . . . . . . 7
4.6 Programa de puesta en marcha . . . . . . . . . . 8
4.7 Diagnóstico del programa de puesta en marcha 8
4.8 Desbloqueo de la caja de control y uso de
la función de diagnóstico . . . . . . . . . . . . . . . . 9
5. ADVERTENCIAS
para evitar que el quemador se recaliente
excesivamente o la mala combustión. . . . . . . . 10
6.
MANTENIMIENTO . . . . . . . . . . . . . . . . . . . 10
7.
ANOMALIAS / SOLUCIONES. . . . . . . . . . . 11

Marca CE conforme a la Directiva Aparatos de Gas 90/396/CEE; PIN 0063AP6680.
Conforme a las Directivas: Compatibilidad Electromagnetíca 89/336/CEE - 2004/108/CE, Baja Tensión 73/23/
CEE - 2006/95/CE y Máquinas 2006/42/CE.

El quemador está homologado para el funcionamiento intermitente según la Normativa EN 676.

Nivel de protección del quemador IP X0D (IP 40) según EN 60529.

Rampa gas conforme a EN 676.

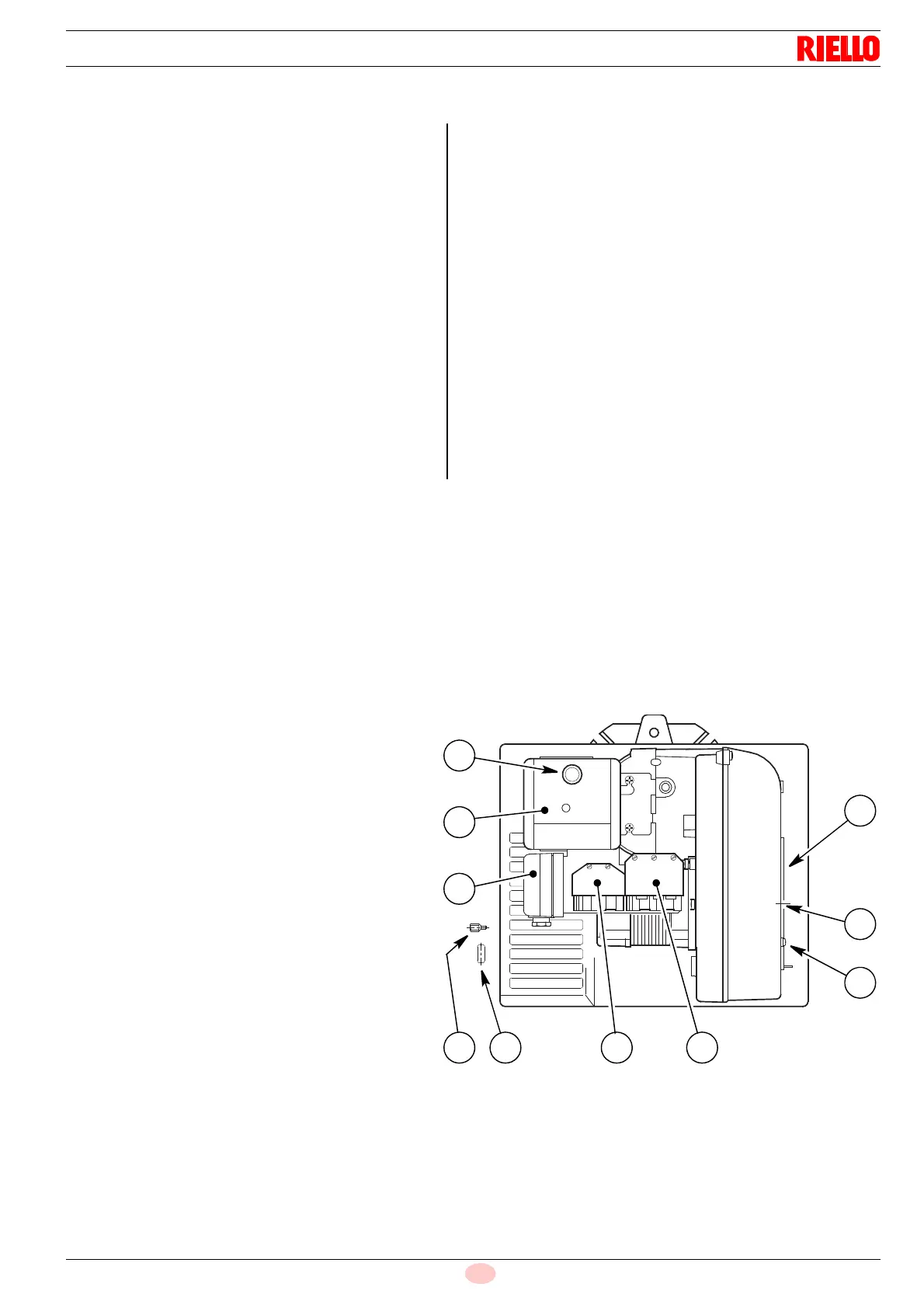

1 – Registro de aire
2 – Tornillos de fijación del registro del aire
3 – Conector hembra de 7 contactos para
alimentación eléctrica y mandos a
distancia
4 – Conector hembra de 6 contactos para
rampa de gas
5 – Anillo pasacable
6 – Tornillo de fijación del envolvente
7 – Presóstato aire
8 – Caja de control
9 – Botón de rearme con señalización
de bloqueo
NOTAS:
– El anillo pasacable (5) entregados de serie, se instalan en la misma parte que la rampa de gas.
– Controle el acceso a los tornillos de fijación del envolvente una vez instalado el quemador.
Si fuera necesario, sustitúyalos con aquellos entregados de serie (6, fig. 1).
