Riello Dialog Plus - Indicazioni Pannello Led

24
INSTALLAZIONE ED USO
INDICAZIONI PANNELLO LED
In questo capitolo verranno descritte in modo approfondito tutte le informazioni che possono essere visualizzate
sul pannello LED

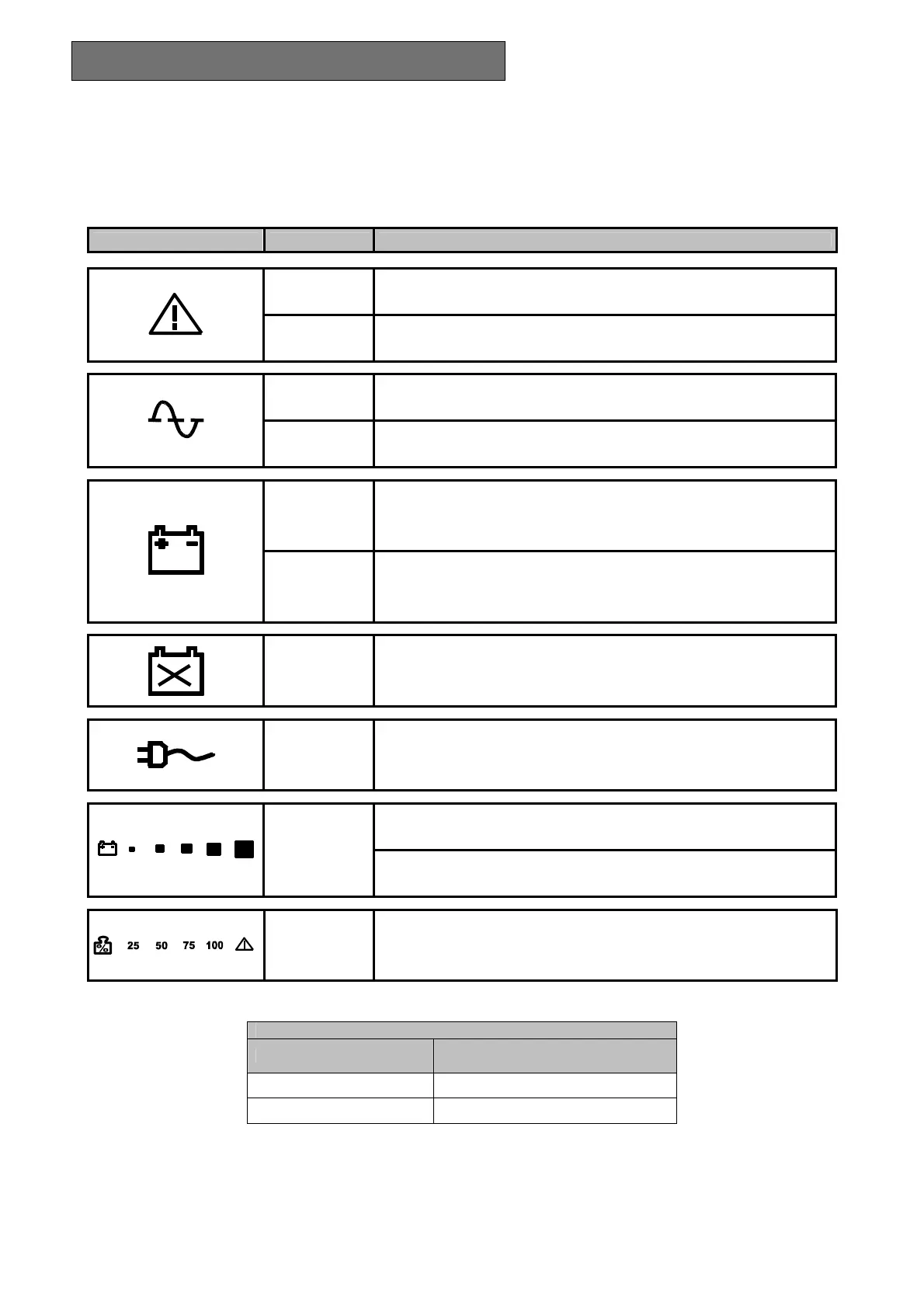

ICONA STATO DESCRIZIONE
Rosso / Fissa Indica la presenza di un’anomalia
Rosso /
Lampeggiante
L’UPS è in stato di stand-by
Verde / Fissa L’UPS sta funzionando da rete
Verde /
Lampeggiante
 L’UPS sta funzionando da bypass
 La tensione in ingresso è fuori dal range accettato
Verde / Fissa
L’UPS sta funzionando da batteria. In questo stato emette un segnale
acustico (beep) ad intervalli regolari di 4 sec.
Verde /
Lampeggiante
L’UPS, in funzionamento da batteria, segnala l’imminente spegnimento
per fine scarica. In questo stato emette un segnale acustico (beep) ad
intervalli regolari di 1 sec. (vedi Tab. 1)
Rosso / Fissa Indica che la batteria è guasta
Giallo / Fissa I carichi collegati all’UPS sono alimentati da bypass
Rappresenta la percentuale stimata di carica della batteria mediante 5
indicatori a LED (vedi Tab. 2)
Verde /
Dinamica
Visualizza il valore della tensione di ingresso tenendo premuto il
pulsante di accensione per più di 10 secondi (vedi Tab. 3)
Verde-rosso /
Dinamica
Indica la % di carico applicato all’UPS rispetto al valore nominale.
L’ultima icona indica sovraccarico (vedi Tab. 4)
Tab. 1
Stato batterie LED “funzionamento da batteria”
Normale
●
Fine scarica
♦
● LED acceso con luce fissa
♦ LED acceso lampeggiante (1 lampeggio al secondo)
