INSTALLAZIONE ED USO
Dopo aver attivato il bypass per sovraccarico, l’UPS mantiene alimentati i carichi da rete emettendo un suono di
allarme continuo. Diminuendo il carico entro la soglia del 102% l’UPS ritorna al al normale stato di
funzionamento.
Se il livello di sovraccarico è troppo elevato interverrà la protezione termica di ingresso spegnendo
completamente l’UPS.
Per ripristinare il corretto funzionamento si dovrà diminuire il carico collegato entro la soglia del 102%,
ripristinare la protezione termica, premendo l’apposito pulsante posto sul retro dell’UPS e riaccendere l’UPS.
Per ripristinare il coretto funzionamento da una condizione di blocco per sovraccarico (allarme continuo e carico
non alimentato) diminuire il carico collegato entro la soglia del 102%; tener premuto il pulsante OFF fino a
sentire un’interruzione dell’allarme e quindi rilasciare; attendere che l’UPS si spenga completamente e poi
riaccendere.
PORTE DI COMUNICAZIONE
L'UPS dispone delle seguenti porte di comunicazione (vedi Viste UPS):
 Porta seriale RS232
 COMMUNICATION SLOT: slot di espansione per schede di interfaccia aggiuntive
Porta seriale RS232
La porta seriale RS232 consente il collegamento ad un PC (porta COM) mediante cavo seriale pin-to-pin (in
dotazione
(1)
).

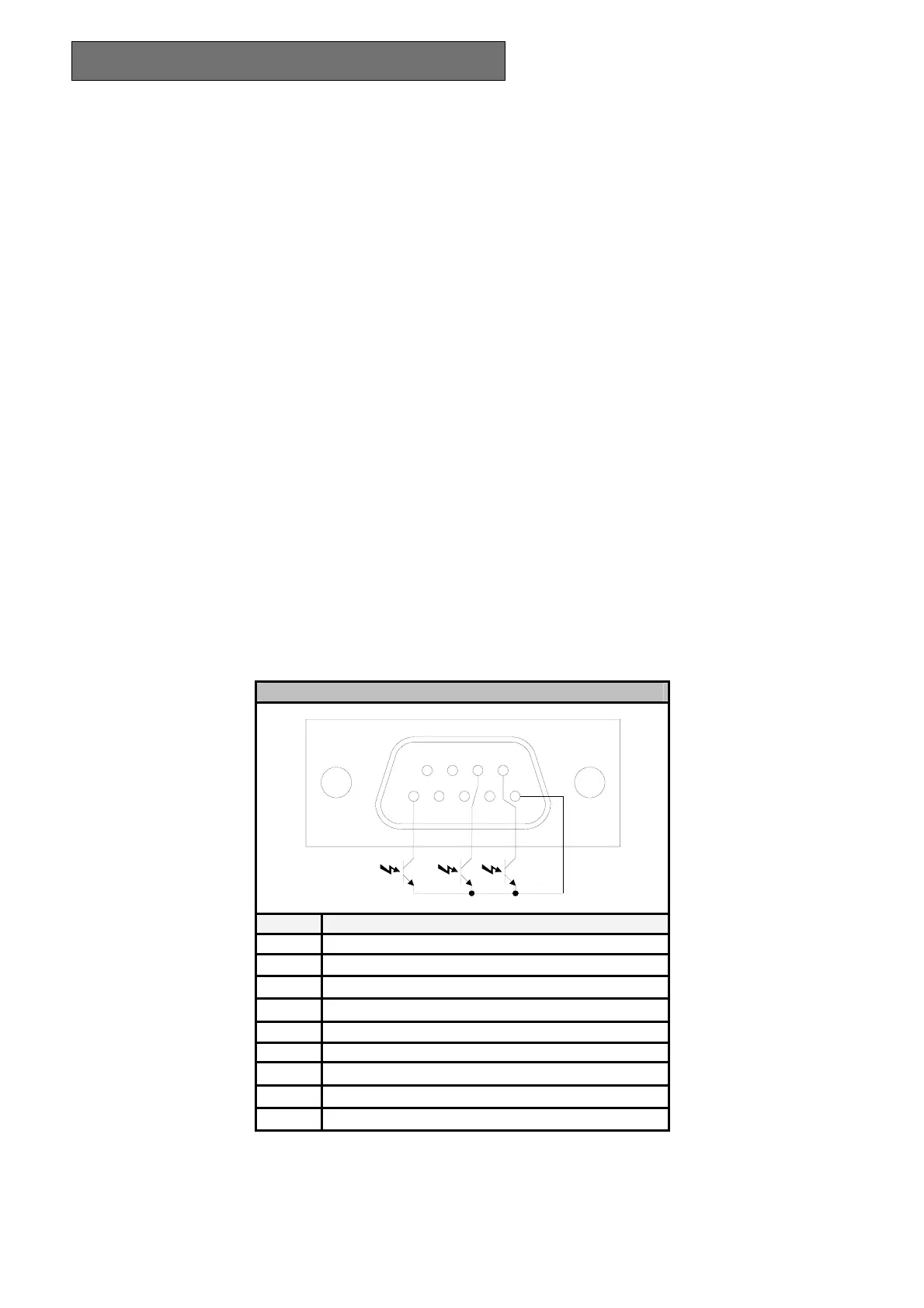

CONNETTORE RS232
21345
7
986
PIN # SEGNALE
1 Contatto chiuso: UPS in blocco / Bypass / Allarme
(2)
2 TXD
3 RXD / SD (shutdown remoto)
(3)
4
5 GND
6 Alimentazione interfaccia +12Vdc
7 Segnale PNP
8 Contatto chiuso: preallarme di fine scarica
(2)
9 Contatto chiuso: funzionamento da batteria
(2)
(1)
In caso di utilizzo di un cavo differente, si raccomanda che sia di tipo pin-to-pin e lunghezza max. 3 metri.
(2)
Contatto optoisolato max. +35Vdc / 15mA
(3)
SD: Con UPS in funzionamento da batteria, applicando +5~15Vdc (tra PIN 3 e PIN 5) per almeno 20 secondi, l'UPS
esegue lo shutdown completo.
