INSTALLATION UND BETRIEB
LED ANZEIGEKONSOLE
Dieses Kapitel enthält Einzelheiten zu allen LEDs auf der Konsole.

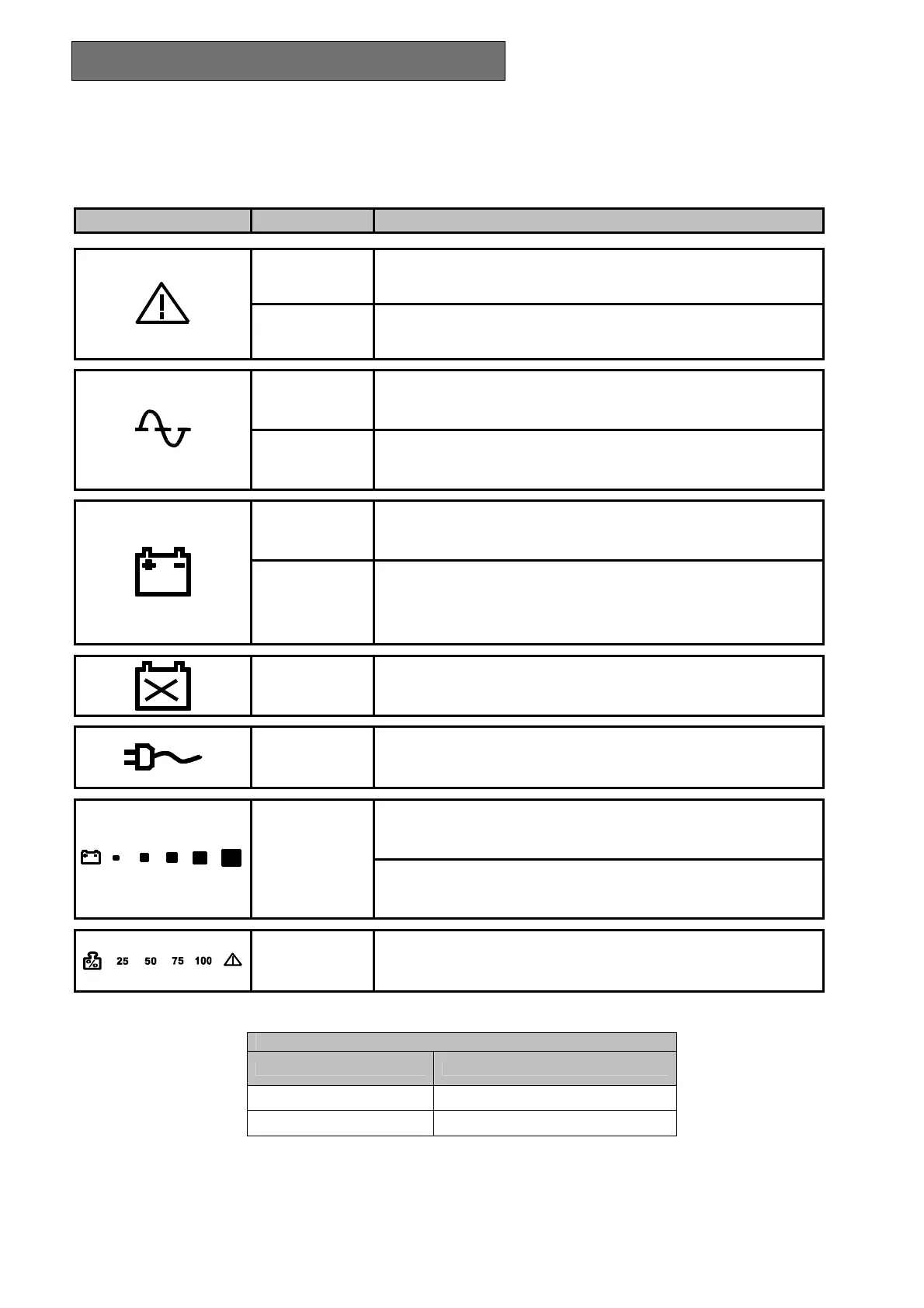

SYMBOL STATUS BESCHREIBUNG
Rot / Dauernd zeigt einen Defekt an
Rot / Blinkend USV ist in Standby
Grün / Dauernd Die USV ist in Netzbetrieb
Grün / Blinkend
Die USV arbeitet vom Bypass
Die Eingangsspannung ist außerhalb des zulässigen Bereichs
Grün / Dauernd
Die USV ist in Batteriebetrieb und gibt in regelmäßigen Abständen
einen Ton aus
Grün / Blinkend
Die von den Batterien betriebene USV zeigt unmittelbar
bevorstehendes Abschalten wegen leerer Batterie an. In diesem Status
gibt sie ein akustisches Signal (Beep) in Abständen von 1 Sek. ab
(siehe Tabelle 1)
Rot / Dauernd Es gibt einen Batteriedefekt
Gelb / Dauernd
Die an der USV angeschlossenen Verbraucher ist über den Bypass
versorgt
zeigt den geschätzten Prozentsatz der Batterieladung mit 5 LEDs an
(siehe Tabelle 2)
Grün / Aktiv
Den ON Knopf für mindestens 10 Sek. drücken, um den Wert der
Eingangsspannung anzuzeigen (siehe Tabelle 3)
Grün - Red /
Aktiv
zeigt den an der USV anliegenden Last als Prozent des Nennwerts an
Das letzte Symbol zeigt Überlastung an (siehe Tabelle 4)
Tabelle 1
Batteriestatus LED "Batteriebetrieb"
Normal
●
Batterie leer
♦
● LED ständig an
♦ LED blinkend (einmal pro Sek.)
