INSTALLATION ET UTILISATION

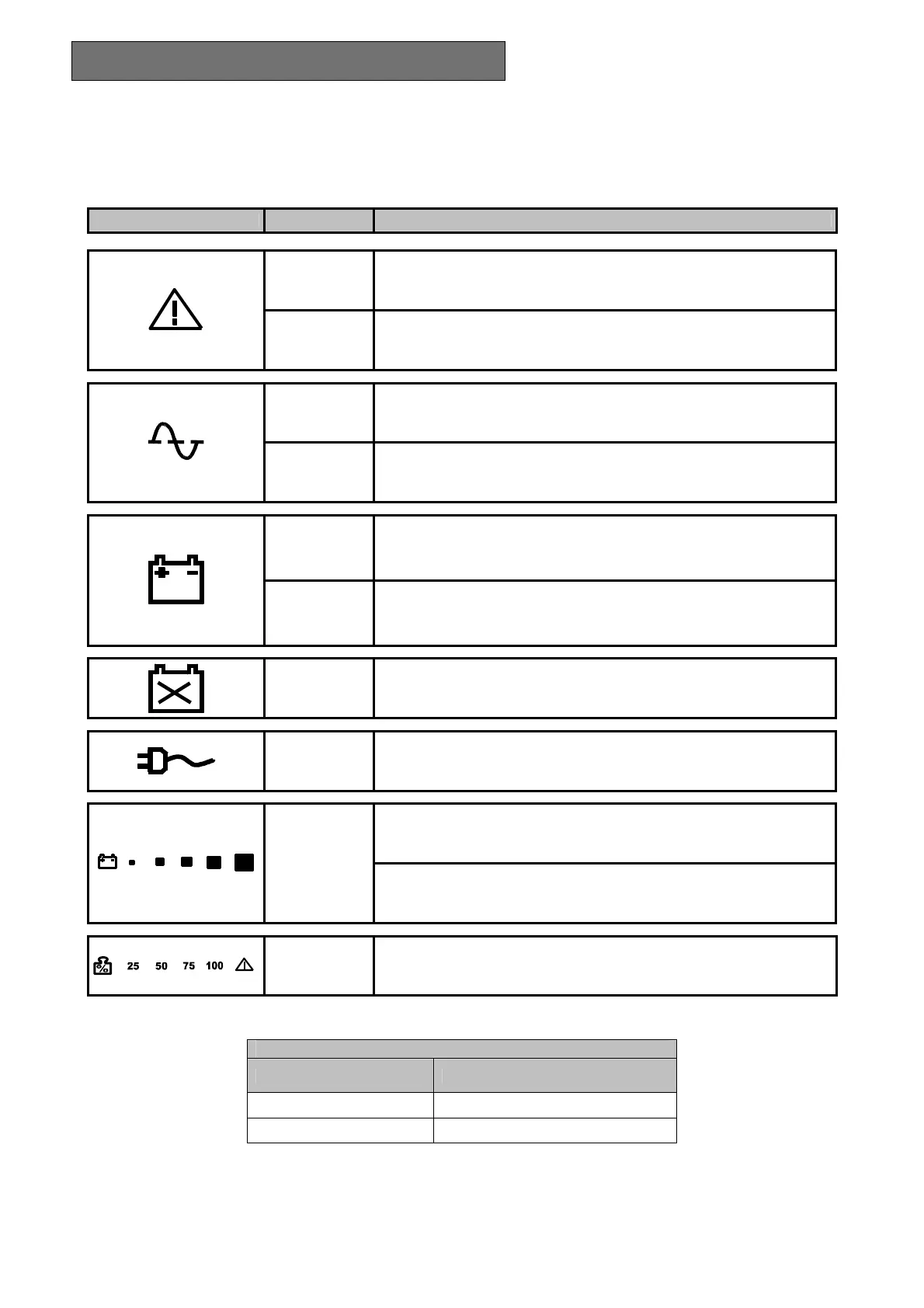

INDICATIONS PANNEAU A DELS
Ce chapitre décrit de manière détaillée toutes les informations pouvant être visualisées sur le panneau à DELs.
ICONE ETAT DESCRIPTION
Rouge / Fixe Indique la présence d’une anomalie
Rouge /
Clignotante
L’ASI est en état de stand-by
Verte / Fixe L’ASI fonctionne sur réseau
Verte /
Clignotante
 L’ASI fonctionne sur by-pass
 La tension d’entrée est hors des limites de la plage acceptée
Verte / Fixe
L’ASI fonctionne sur batterie. Quand il se trouve dans cet état, l’ASI
émet un signal sonore (bip) à intervalles réguliers
Verte /
Clignotante
L’ASI, en fonctionnement sur batterie, signale l’arrêt immédiat pour
cause de fin de décharge. Quand il se trouve dans cet état, il émet un
signal sonore (bip) à intervalles réguliers d’1 sec. (voir Tab. 1)
Rouge / Fixe Indique que la batterie est hors service
Jaune / Fixe Les charges branchées à l’ASI sont alimentées sur by-pass
Représente le pourcentage estimé de charge de la batterie à travers 5
DELs (voir Tab. 2)
Verte /
Dynamique
Affiche la valeur de tension d’entrée en pressant le bouton de marche
pendant plus de 10 secondes (voir Tab. 3)
Verte - rouge /
Dynamique
Indique le % de charge appliquée à l’ASI par rapport à la valeur
nominale. La dernière icône indique une surcharge (voir Tab. 4)
Tab. 1
Etat batteries DEL “fonctionnement sur batterie”-
Normal
●
Fin de décharge
♦
● DEL allumée à lumière fixe
♦ DEL allumée clignotante (1 clignotement par seconde)
