Rigol DS1054 User Manual

RIGOL
16 DS1000Z 快速指南
4. 水平时基
 表示屏幕水平轴上每格所代表的时间长度。
 使用水平 SCALE 可以修改该参数，可设置范围为 5 ns 至 50 s。
5. 采样率/存储深度
 显示当前示波器使用的采样率以及存储深度。
 采样率和存储深度会随着水平时基的变化而改变。

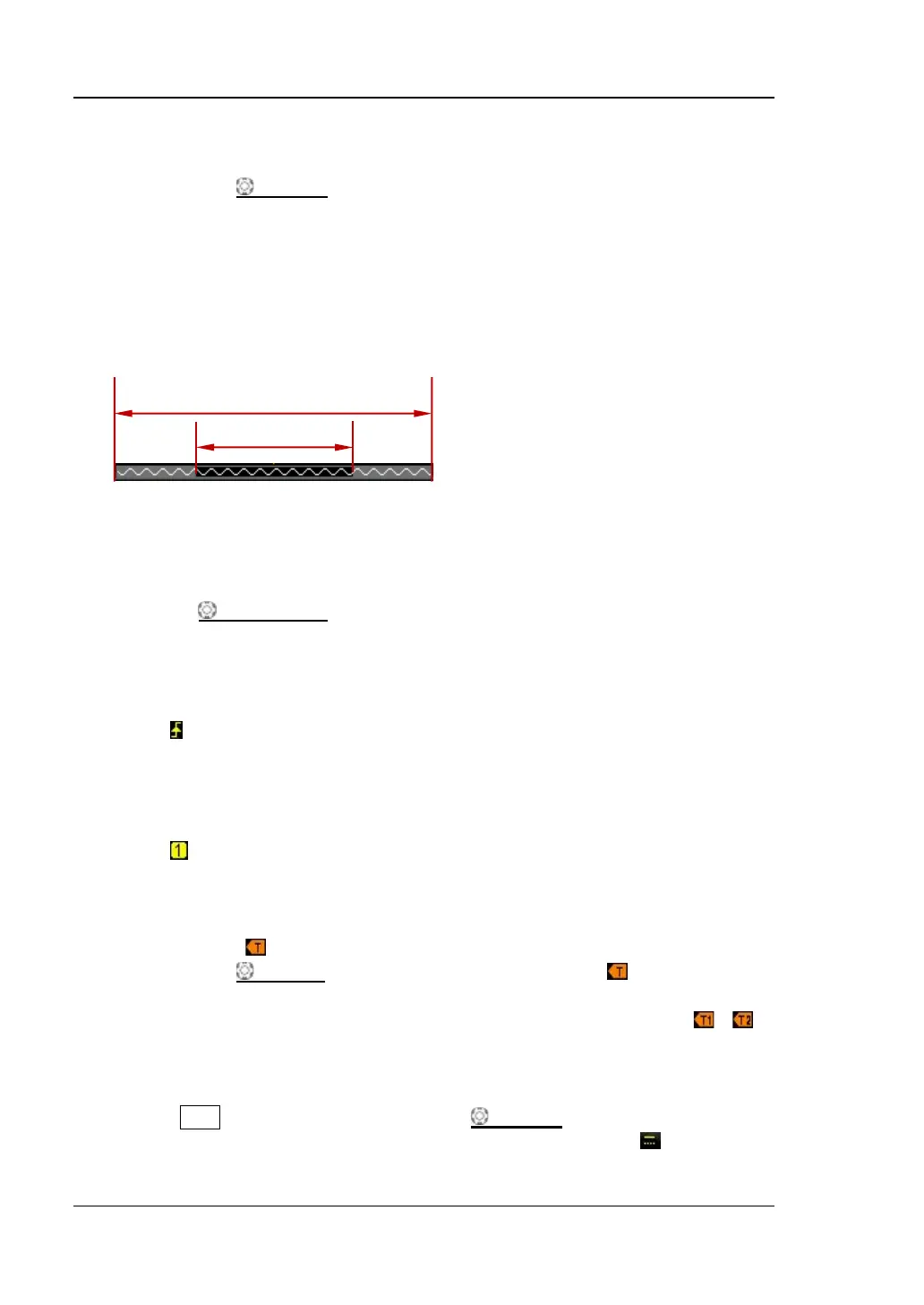

6. 波形存储器
提供当前屏幕中的波形在存储器中的位置示意图。
7. 触发位置
显示波形存储器和屏幕中波形的触发位置。
8. 水平位移
使用水平 POSITION 可以调节该参数。按下旋钮时参数自动设置为 0。
9. 触发类型
显示当前选择的触发类型及触发条件设置。选择不同触发类型时显示不同的标
识。
例如，
表示在“边沿触发”的上升沿处触发。
10. 触发源
显示当前选择的触发源（CH1-CH4、AC 或 D0-D15）。选择不同触发源时，显示
不同的标识，并改变触发参数区的颜色。
例如，
表示选择 CH1 作为触发源。
11. 触发电平
 触发信源选择模拟通道时，您需要设置合适的触发电平。
 屏幕右侧的
为触发电平标记，右上角为触发电平值。
 使用触发 LEVEL 修改触发电平时，触发电平值会随 的上下移动而改
变。
注意：斜率触发、欠幅脉冲触发和超幅触发时，有两个触发电平标记（ 和 ）。
12. CH1 垂直档位
 显示屏幕垂直方向 CH1 每格波形所代表的电压。
 按 CH1 选中 CH1 通道后，使用垂直 SCALE 可以修改该参数。
 此外还会根据当前的通道设置给出如下标记：通道耦合（如 ）、带宽限制
屏幕中的波形
存储器中的波形

Rigol DS1054 Specifications

General

Bandwidth	50 MHz
Channels	4
Sample Rate	1 GSa/s
Vertical Sensitivity	1 mV/div to 10 V/div
Timebase Range	5 ns/div to 50 s/div
Vertical Resolution	8 bits
Display Resolution	800x480 pixels
Interfaces	USB Host, USB Device, LAN
Input Coupling	DC, AC, GND
Display	7 inch TFT LCD
Trigger Types	Edge, Pulse, Video, Slope, Alternate
Waveform Capture Rate	30, 000 wfms/s
Input Impedance	1 MΩ ± 2%
Memory Depth	24 Mpts (Single Channel), 12 Mpts (Dual Channel)
