7. Fases
133
DeutschEnglishFrancaisEspanolItaliano

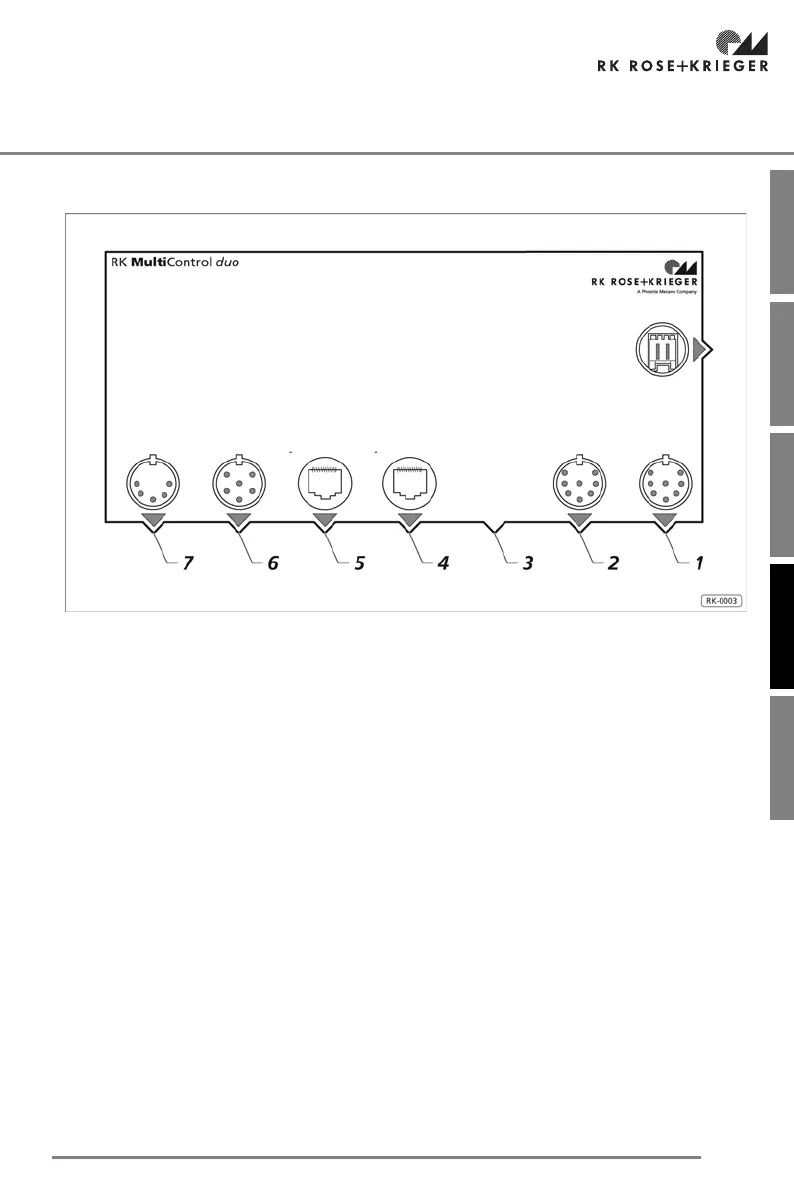

7.2.2 Distribución de conexiones del RKMultiControl duo
1 Borne de conexión para el primer accionamiento
2 Borne de conexión para el segundo accionamiento
3 Sin ocupar
4 Borne de conexión para el cable de unión o el conector terminal
5 Borne de conexión para el cable de unión o el conector terminal
6 Borne de conexión para un interruptor manual en serie (enchufe DIN de 6 polos conforme a DIN 45322)
(interruptor manual de 6 teclas o estación base del interruptor manual inalámbrico de 8 teclas)
7
Borne de conexión para un interruptor manual en paralelo (enchufe DIN de 5 polos conforme a DIN
41524)
(interruptor manual de 2 teclas)
Interruptor
manual en
paralelo
Interruptor
manual en
serie
Interfaz sincro-
nizada
Interfaz sincro-
nizada
Acciona-
miento 2
Acciona-
miento 1
Borne de la batería
(opcional)
