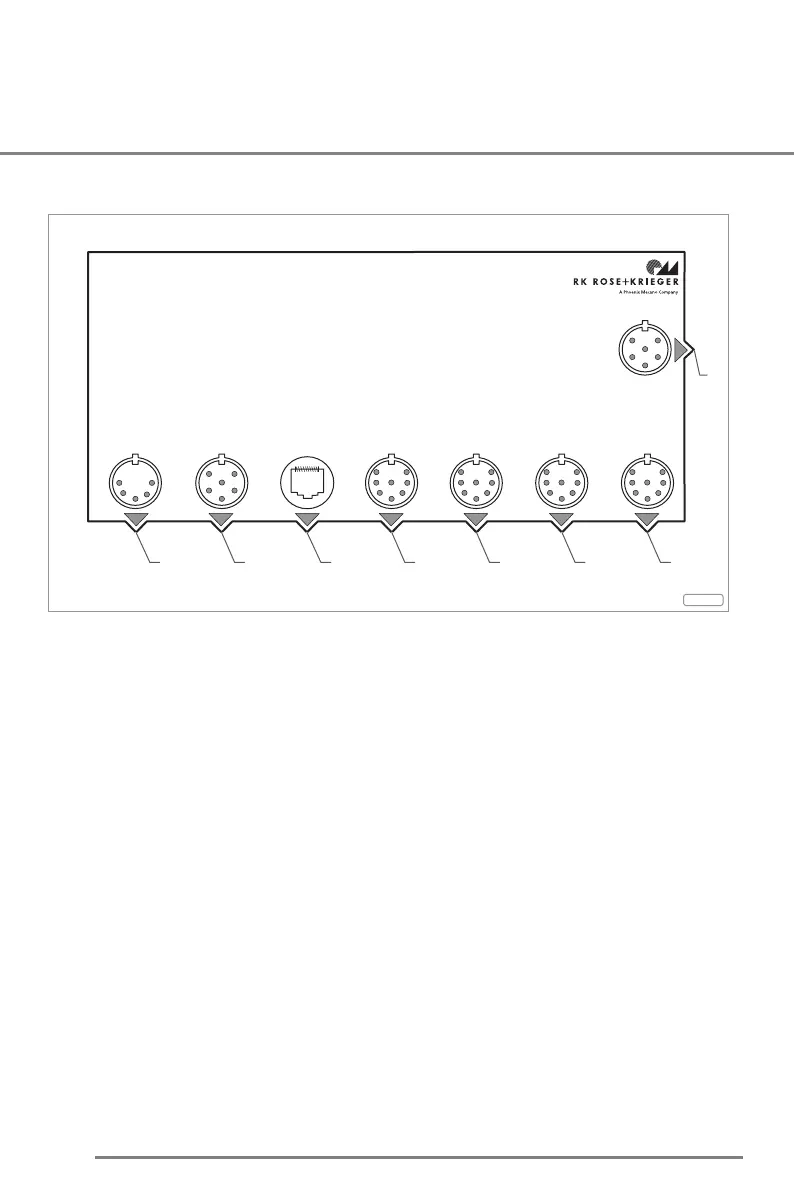

7.2.3 Distribución de conexiones del RKMultiControl quadro
RK-0096
RK Multi Control quadro
1 5 6 7 2 3 4
8
Función especial
Interruptor
manual en
paralelo
Interruptor
manual en
serie
Interfaz sincro-
nizada
Acciona-
miento 2
Acciona-
miento 1
Acciona-
miento 4
Acciona-
miento 3
1 Borne de conexión para el primer accionamiento
2 Borne de conexión para el segundo accionamiento
3 Borne de conexión para el tercer accionamiento
4 Borne de conexión para el cuarto accionamiento
5 Borne de conexión para el cable de unión
6 Borne de conexión para un interruptor manual en serie (enchufe DIN de 6 polos conforme a DIN 45322)
(interruptor manual de 6 teclas o estación base del interruptor manual inalámbrico de 8 teclas)
7
Borne de conexión para un interruptor manual en paralelo (enchufe DIN de 5 polos conforme a DIN
41524)
(interruptor manual de 2 teclas)
8 Borne de conexión para función especial (enchufe DIN de 6 polos conforme a DIN 45322)
