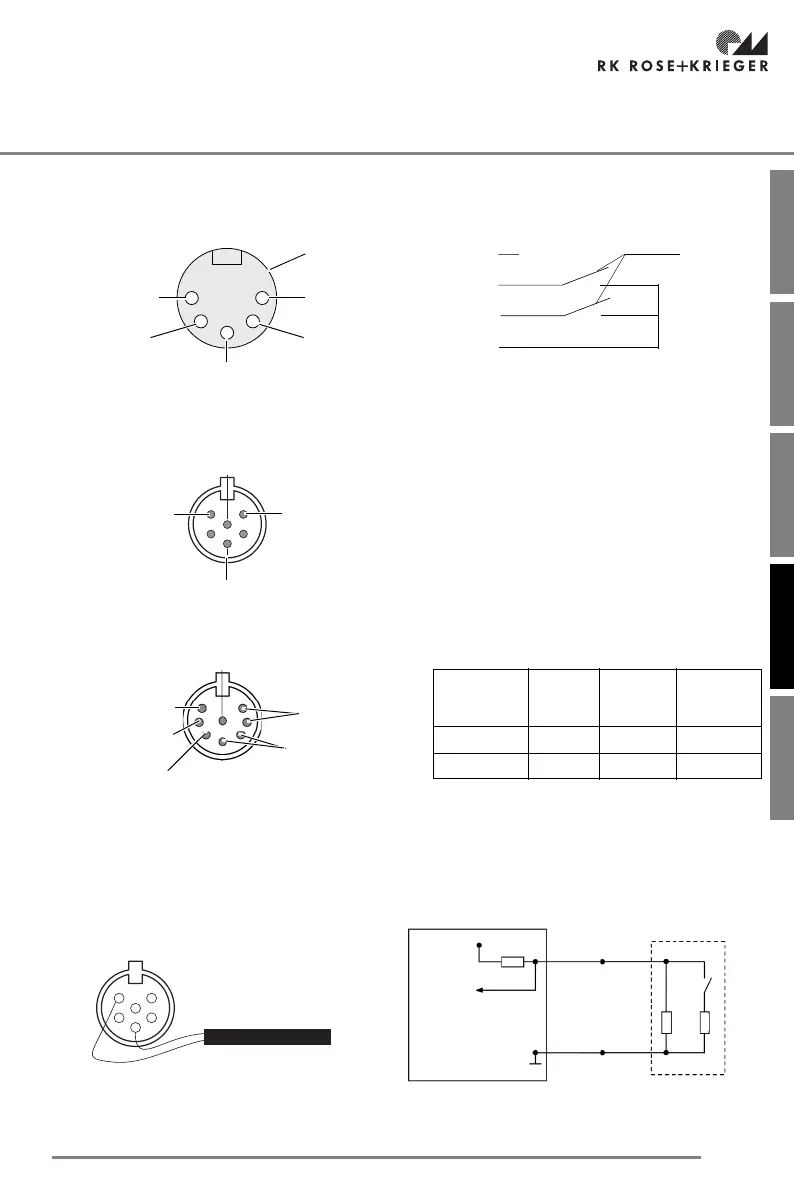

7.2.4 Distribución de las conexiones de enchufe
Distribución de las conexiones del enchufe de 5 polos
Distribución de conexiones del borne de interruptor manual serial
(borne de conexión 6)
Distribución de conexiones del borne del motor (bornes de conexión 1 y 2)
Distribución de conexiones del conector hembra de la regleta de conexión
(borne de conexión 8)
Para conectar la regleta de conexión al RK MultiControl quadro se precisa un conector DIN 45322
de 6 polos. Los dos extremos del cable de la regleta de conexión deben soldarse al PIN3 y PIN5 del
conector.
3
2
1
5
4
Contactos sin
potencial
Masa
conectado con
terminal 2
conectado con
terminal 4
extender
retraer
retraer
extender
terminal 2
terminal 4
terminal 1
Ejemplo de ajuste
12 V/20 mA
+12 V
GND
RxD
+5V
TxD
Tasa de baudios: 9600 baudios
Bit de datos: 7
Bit de parada: 1
Paridad: impar
Nivel: TTL
GND
+12V
Motor - Terminal 2+4
Motor - Terminal 1+7
Sensor de reverberación B /
Sentido de giro del motor
Posibilidad
Ter-
minal
1+7
Ter-
minal
2+4
Dirección
1+-retraer
2-+extender
Interruptor de fin de carrera arriba
Sensor de
reverberación A/
Interruptor de fin de
carrera abajo
1
2
6
3
5
4
MultiControl
PIN 5
PIN 3
+5V
3K3
8K2
120
Regleta de conexión ESB
Esquema de conexión RK MultiControl quadro
con regleta de conexión.
Conector DIN 45322 –
Conexión de PIN3 y PIN5 a la regleta de conexión
