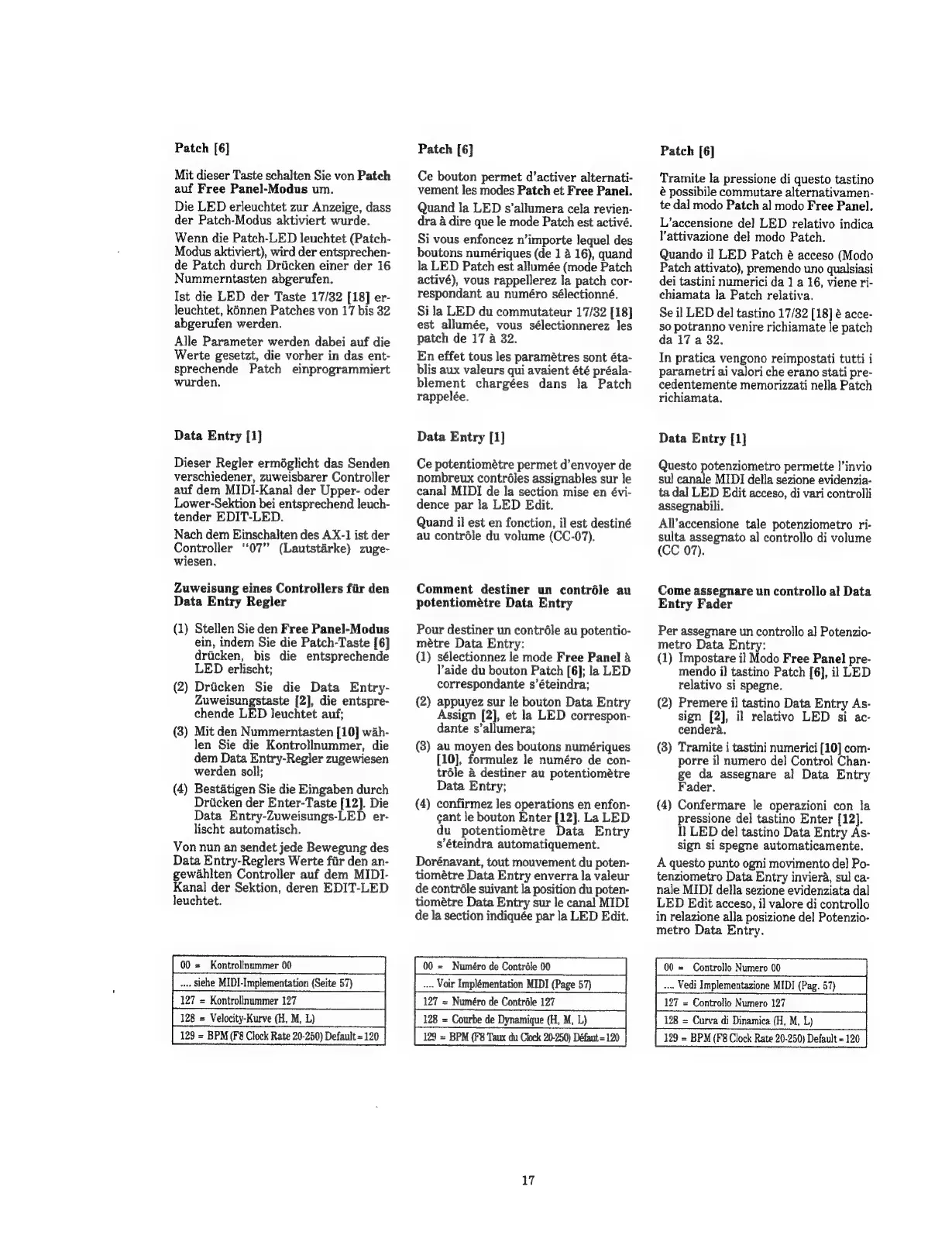

Patch
[6]
Mit
dieser
Taste
schalten
Sie
von
Patch
auf
Free
Panel-Modus
um.
Die
LED
erleuchtet
zur
Anzeige,
dass
der
Patch-Modus
aktiviert
wurde.
Wenn
die
Patch-LED
leuchtet
(Patch-
Modus
aktiviert),
wird
der
entsprechen-
de
Patch
durch
Drücken
einer
der
16
Nummerntasten
abgerufen.
Ist
die
LED
der
Taste
17/32
[18]
er-
leuchtet,
kënnen
Patches
von
17
bis
32
abgerufen
werden.
Alle
Parameter
werden
dabei
auf
die
Werte
gesetzt,
die
vorher
in
das
ent-
sprechende
Patch
einprogrammiert
wurden.
Data
Entry
[1]
Dieser
Regler
ermöglicht
das
Senden
verschiedener,
zuweisbarer
Controller
auf
dem
MIDI-Kanal
der
Upper-
oder
Lower-Sektion
bei
entsprechend
leuch-
tender
EDIT-LED.
Nach
dem
Einschalten
des
AX-1
ist
der
Controller
“07”
(Lautstärke)
zuge-
wiesen.
Zuweisung
eines
Controllers
für
den
Data
Entry
Regler
(1)
Stellen
Sie
den
Free
Panel-Modus
ein,
indem
Sie
die
Patch-Taste
[6]
drücken,
bis
die
entsprechende
LED
erlischt;
(2)
Drücken
Sie die
Data
Entry-
Zuweisungstaste
[2],
die
entspre-
chende
LED
leuchtet
auf;
(3)
Mit
den
Nummerntasten
[10]
wäh-
len
Sie
die
Kontrollnummer,
die
dem
Data
Entry-Regler
zugewiesen
werden
soll;
(4)
Bestätigen
Sie
die
Eingaben
durch
Drücken
der
Enter-Taste
[12].
Die
Data
Entry-Zuweisungs-LED
er-
lischt
automatisch,
Von
nun
an
sendet
jede
Bewegung
des
Data
Entry-Reglers
Werte
für
den
an-
gewählten
Controller
auf
dem
MIDI-
Kanal
der
Sektion,
deren
EDIT-LED
leuchtet.
00
=
Kontrollnummer
00
....
siehe
MIDI-Implementation
(Seite
57)
127
=
Kontrollnummer
127
128
=
Velocity-Kurve
(H,
M,
L)
129
=
BPM
(F8
Clock
Rate
20-250)
Default
=
120
Patch
[6]
Ce
bouton
permet
d’activer
alternati-
vement
les
modes
Patch
et
Free
Panel.
Quand
la
LED
s’allumera
cela
revien-
dra
à
dire
que
le
mode
Patch
est
activé.
Si
vous
enfoncez
n'importe
lequel
des
boutons
numériques
(de
1
à
16),
quand
la
LED
Patch
est
allumée
(mode
Patch
activé),
vous
rappellerez
la
patch
cor-
respondant
au
numéro
sélectionné.
Si
la
LED
du
commutateur
17/32
[18]
est
allumée,
vous
sélectionnerez
les
patch
de
17
à
32.
En
effet
tous
les
paramètres
sont
éta-
blis
aux
valeurs
qui
avaient
été
préala-
blement
chargées
dans
la
Patch
rappelée.
Data
Entry
[1]
Ce
potentiométre
permet
d'envoyer
de
nombreux
contróles
assignables
sur
le
canal
MIDI
de
la
section
mise
en
évi-
dence
par
la
LED
Edit.
Quand
il
est
en
fonction,
il
est
destiné
au
contróle
du
volume
(CC-07).
Comment
destiner
un
contróle
au
potentiométre
Data
Entry
Pour
destiner
un
contróle
au
potentio-
métre
Data
Entry:
(1)
sélectionnez
le
mode
Free
Panel
à
l'aide
du
bouton
Patch
[6];
la
LED
correspondante
s'éteindra;
(2)
appuyez
sur
le
bouton
Data
Entry
Assign
[2],
et
la
LED
correspon-
dante
s'allumera;
(3)
au
moyen
des
boutons
numériques
[10],
formulez
le
numéro
de
con-
tróle
à
destiner
au
potentiométre
Data
Entry;
(4)
confirmez
les
operations
en
enfon-
cant
le
bouton
Enter
[12].
La
LED
du
potentiométre
Data
Entry
s'éteindra
automatiquement.
Dorénavant,
tout
mouvement
du
poten-
tiométre
Data
Entry
enverra
la
valeur
de
contróle
suivant
la
position
du
poten-
tiométre
Data
Entry
sur
le
canal
MIDI
de
la
section
indiquée
par
la
LED
Edit.
00
=
Numéro
de
Contrôle
00
Voir
Implémentation
MIDI
(Page
57)
127
-
Numéro
de
Contróle
127
128
-
Courbe
de
Dynamique
(H,
M,
L)
129
=
BPM
(F8
Taux
du
Clock
20-250)
Défaut
=
120
17
Patch
[6]
Tramite
la
pressione
di
questo
tastino
é
possibile
commutare
alternativamen-
te
dal
modo
Patch
al
modo
Free
Panel.
L’accensione
del
LED
relativo
indica
l'attivazione
del
modo
Patch.
Quando
il
LED
Patch
é
acceso
(Modo
Patch
attivato),
premendo
uno
qualsiasi
dei
tastini
numerici
da
1
a
16,
viene
ri-
chiamata
la
Patch
relativa.
Seil
LED
del
tastino
17/32
[18]
è
acce-
so
potranno
venire
richiamate
le
patch
da
17
a
32.
In
pratica
vengono
reimpostati
tutti
i
parametri
ai
valori
che
erano
stati
pre-
cedentemente
memorizzati
nella
Patch
richiamata.
Data
Entry
[1]
Questo
potenziometro
permette
l'invio
sul
canale
MIDI
della
sezione
evidenzia-
ta
dal
LED
Edit
acceso,
di
vari
controlli
assegnabili.
All'accensione
tale
potenziometro
ri-
sulta
assegnato
al
controllo
di
volume
(CC
07).
Come
assegnare
un
controllo
al
Data
Entry
Fader
Per
assegnare
un
controllo
al
Potenzio-
metro
Data
Entry:
(1)
Impostare
il
Modo
Free
Panel
pre-
mendo
i}
tastino
Patch
[6],
il
LED
relativo
si
spegne.
(2)
Premere
il
tastino
Data
Entry
As-
sign
[2],
il
relativo
LED
si
ac-
cenderà.
(3)
Tramite
i
tastini
numerici
[10]
com-
porre
i]
numero
del
Control
Chan-
ge
da
assegnare
al
Data
Entry
Fader.
(4)
Confermare
le
operazioni
con
la
pressione
de]
tastino
Enter
[12].
N
LED
del
tastino
Data
Entry
As-
sign
si
spegne
automaticamente.
A
questo
punto
ogni
movimento
del
Po-
tenziometro
Data
Entry
inviera,
sul
ca-
nale
MIDI
della
sezione
evidenziata
dal
LED
Edit
acceso,
il
valore
di
controllo
in
relazione
alla
posizione
del
Potenzio-
metro
Data
Entry.
00
=
Controllo
Numero
00
..
Vedi
Implementazione
MIDI
(Pag.
57)
127
=
Controllo
Numero
127
128
=
Curva
di
Dinamica
(H,
M,
L)
129
=
BPM
(F8
Clock
Rate
20-250)
Default
=
120
