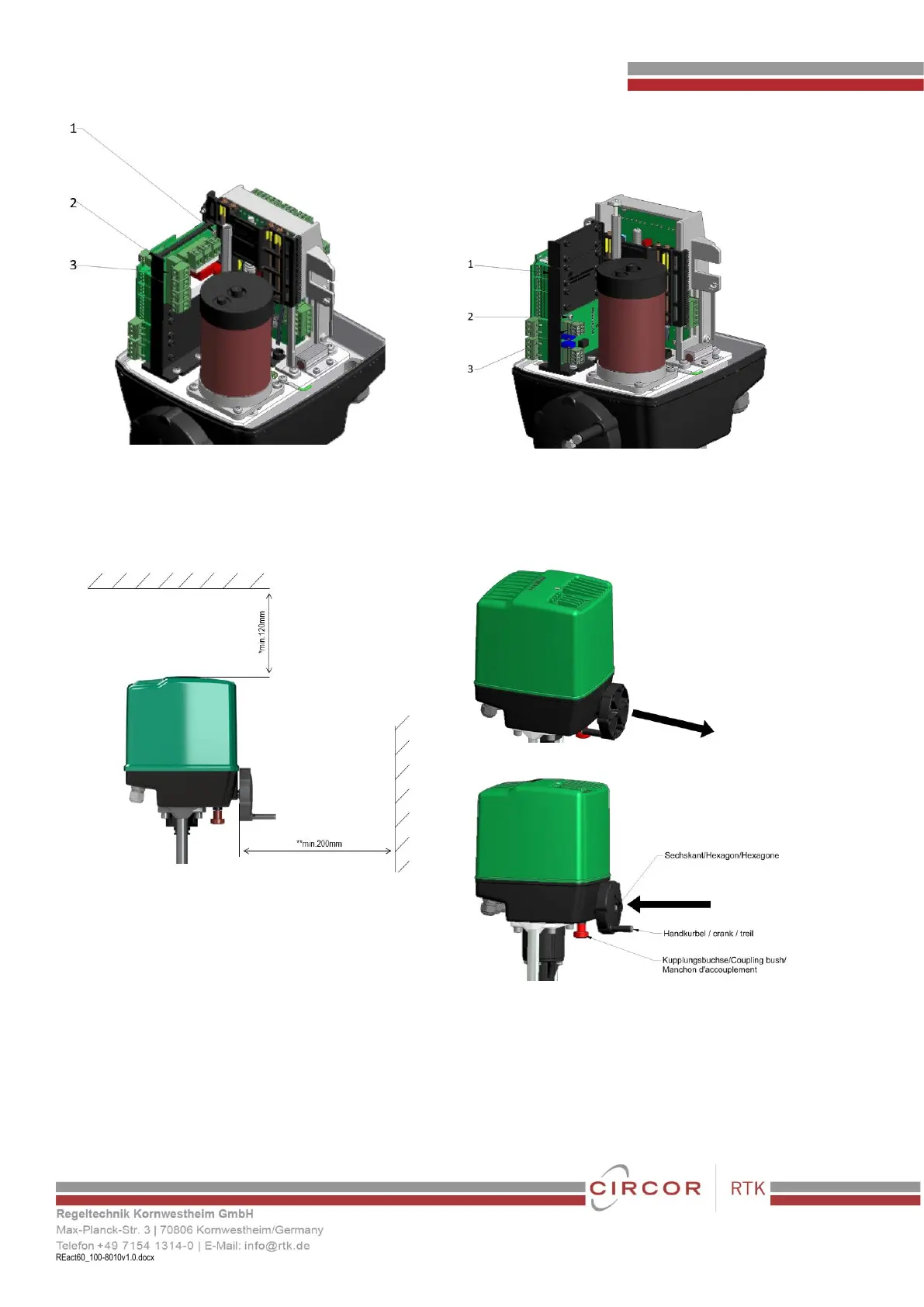

REact60_100-8010v1.0.docx - 19 - 03/2023
RElog
Fig.8
1 Schrauben selbstschneidend/ self-cutting screws/ Vis auto taraudeuse
2 Befestigungswinkel/ mounting bracket/ équerre de fixation
3 RElog
REtrans
Fig.9
1 Befestigungswinkel/ mounting bracket/ équerre de fixation
2 Schrauben selbstschneidend/ self-cutting screws/ Vis auto taraudeuse
3 REtrans2W/4W
Fig.10
*Abstand zum Abheben des Gehäuse-Oberteils
*Clearance required for removal of cover
*Distance pour soulever la partie supérieure du boîtier
**Abstand zum Bedienen der Handverstellung
**Clearance required for manual operation
**Distance pour actionner le réglage manuel
