O&M Manual –90E1720004
Section 8 Operation Page 37 of 52
Summary of Function Key Operations
Summary of Function Key Operations
Summary of Function Key Operations
HOME key:
Single press
recalls the home
page; double
press recalls the
default page.
HOME key:
Single press
recalls the home
page; double
press recalls the
default page.
UP key:
Scroll up
page, select
field, tab to
next field,
increment
value.
UP key:
Scroll up
page, select
field, tab to
next field,
increment
value.
DOWN key:
Scroll down
page, select
field, tab to
previous field,
decrement
value.
DOWN key:
Scroll down
page, select
field, tab to
previous field,
decrement
value.
ESCAPE key:
Single press closes pop-up,
cancels editing, deselects field,
moves to previous page;
sustained press logs out (cancels
security passcode entry).
ESCAPE key:
Single press closes pop-up,
cancels editing, deselects field,
moves to previous page;
sustained press logs out (cancels
security passcode entry).
ENTER key:
Single press freezes
scrolling and selects
field, edits selected field,
saves edited value;
double press sets the
selected field/page as
default; sustained press
logs in (enter security
passcode)
ENTER key:
Single press freezes
scrolling and selects
field, edits selected field,
saves edited value;
double press sets the
selected field/page as
default; sustained press
logs in (enter security
passcode)
HELP key:
Displays context
sensitive help and
Modbus address of
selected function (if
applicable).
HELP key:
Displays context
sensitive help and
Modbus address of
selected function (if
applicable).

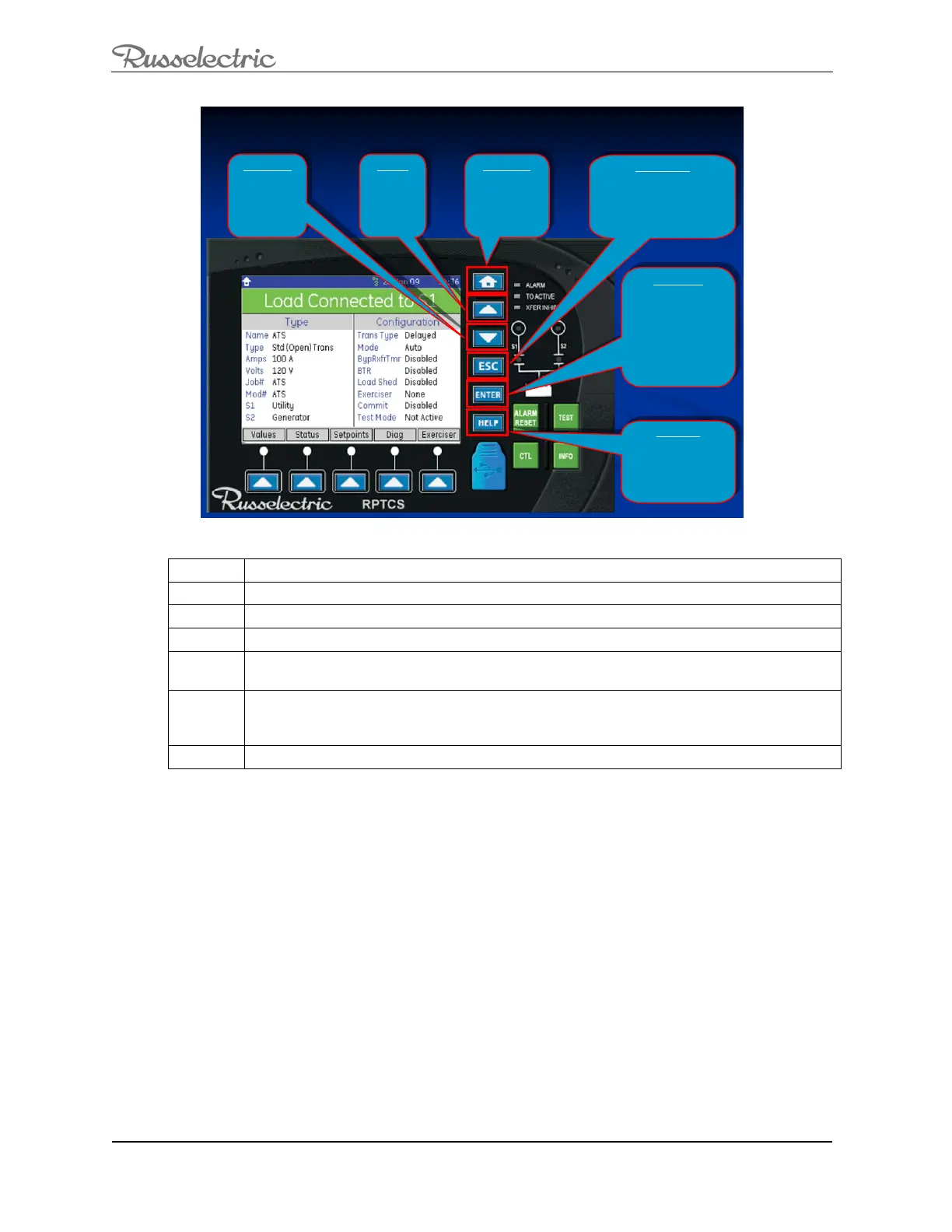

Figure 28: Summary of Function Key Operations
KEY OPERATION
HOME Single press recalls the home page; double press recalls the default display
UP Scroll up page, select field, tab to next field, increment value
DOWN Scroll down page, select field, tab to previous field, decrement value
ESC
Single press closes pop-up, cancels editing, deselects field, moves to previous page;
sustained press logs out (cancels security passcode entry)
ENTER
Single press freezes scrolling and selects field, edits selected field, saves edited value;
double press sets the selected field/page as default; sustained press logs in (enter security
passcode)
HELP Displays context sensitive help and Modbus address
