Installation intégrée(pour le modèle intégré)
Étape 1. Choix le meilleur endroit pour le lave-vaisselle
Le lave-vaisselle doit être installé près d’une alimentation et
d’une évacuation d’eau existantes, et d’une prise électrique�

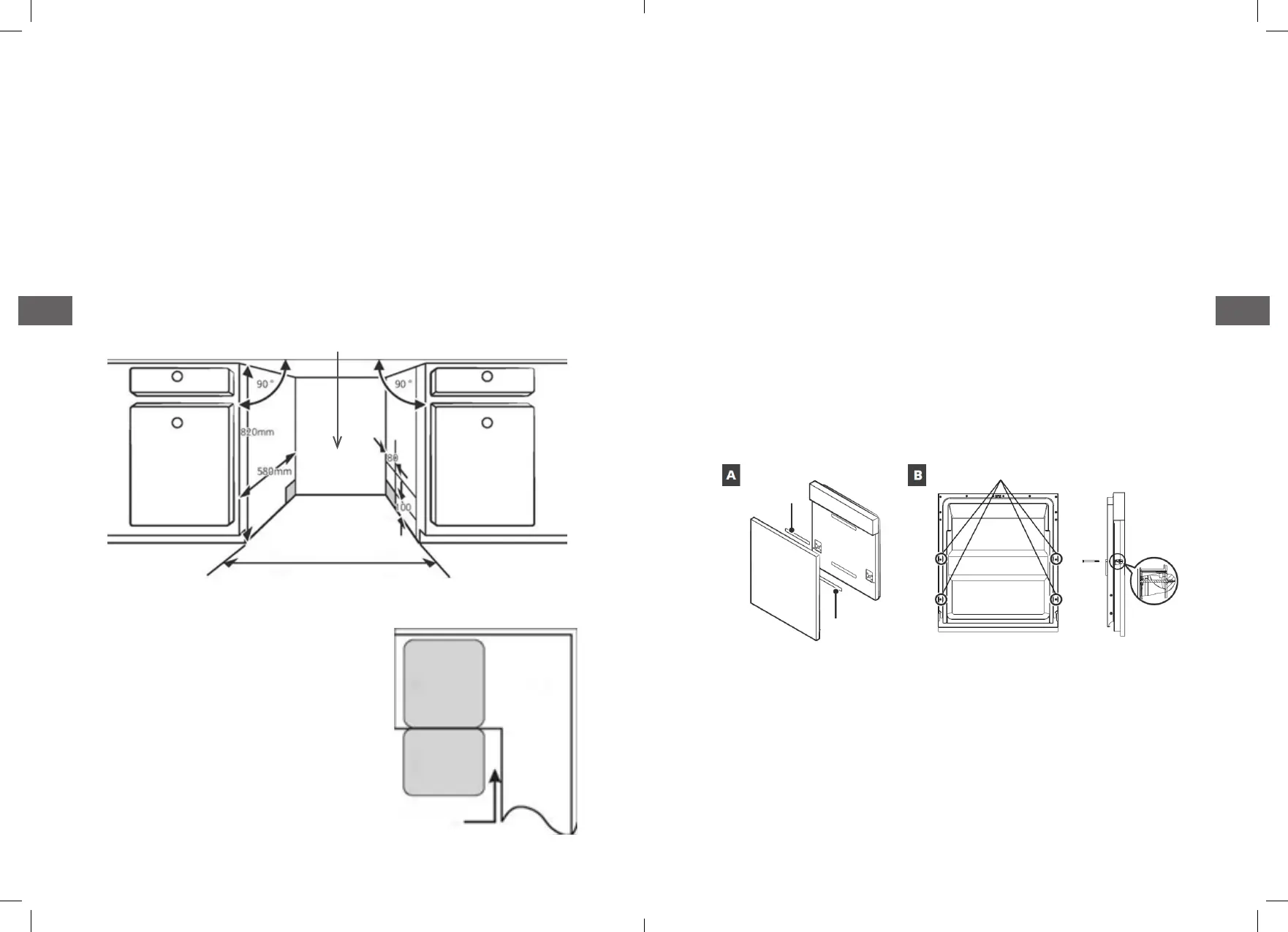

Illustrations des dimensions des meubles et de la position de
l’installation du lave-vaisselle�
1� Moins de 5 mm entre le haut du lave-vaisselle et du meuble et la
porte extérieure alignée avec le meuble�
Entrée de l’alimentation électrique, de la vidange et de l’alimentation en eau
Espace entre le bas du
meuble et le sol
600 mm (pour un modèle de 60 cm)
450 mm (pour un modèle de 45 cm)
2� Si le lave-vaisselle est installé au coin
du meuble, il faut laisser un peu de
place lorsque la porte est ouverte�
Lave-vaisselle Meuble
Porte du
lave-vaisselle
Espace minimum de 50 mm
REMARQUE :
Selon l’emplacement de votre prise électrique, vous aurez peut
être besoin de percer un trou dans le côté opposé du meuble�
Étape 2. Dimensions et installation du panneau
esthétique
Le panneau en bois esthétique peut être installé selon les
schémas d’installation.
Modèle semi-encastré
Décollez la pâte magique A de la pâte magique B� Pâte magique A
sur le panneau en bois esthétique et pâte magique B sur la porte
extérieure du lave-vaisselle (voir gure A)� Après avoir positionné
le panneau, xez le panneau sur la porte extérieure avec des vis
et des écrous (voir gure B)�
Pâte magique
Pâte magique
1� Enlevez les 4 petites vis
2� Vissez les 4 longues vis
Le panneau en bois esthétique peut être installé selon les
schémas d’installation
Modèle entièrement encastré
Installez le crochet sur le panneau en bois esthétique et placez le
crochet dans la fente de la porte extérieure du lave-vaisselle (voir
gure A)� Après avoir positionné le panneau, xez le panneau sur
la porte extérieure avec des vis et des écrous (voir gure B)�
2524
