03015/03017
139

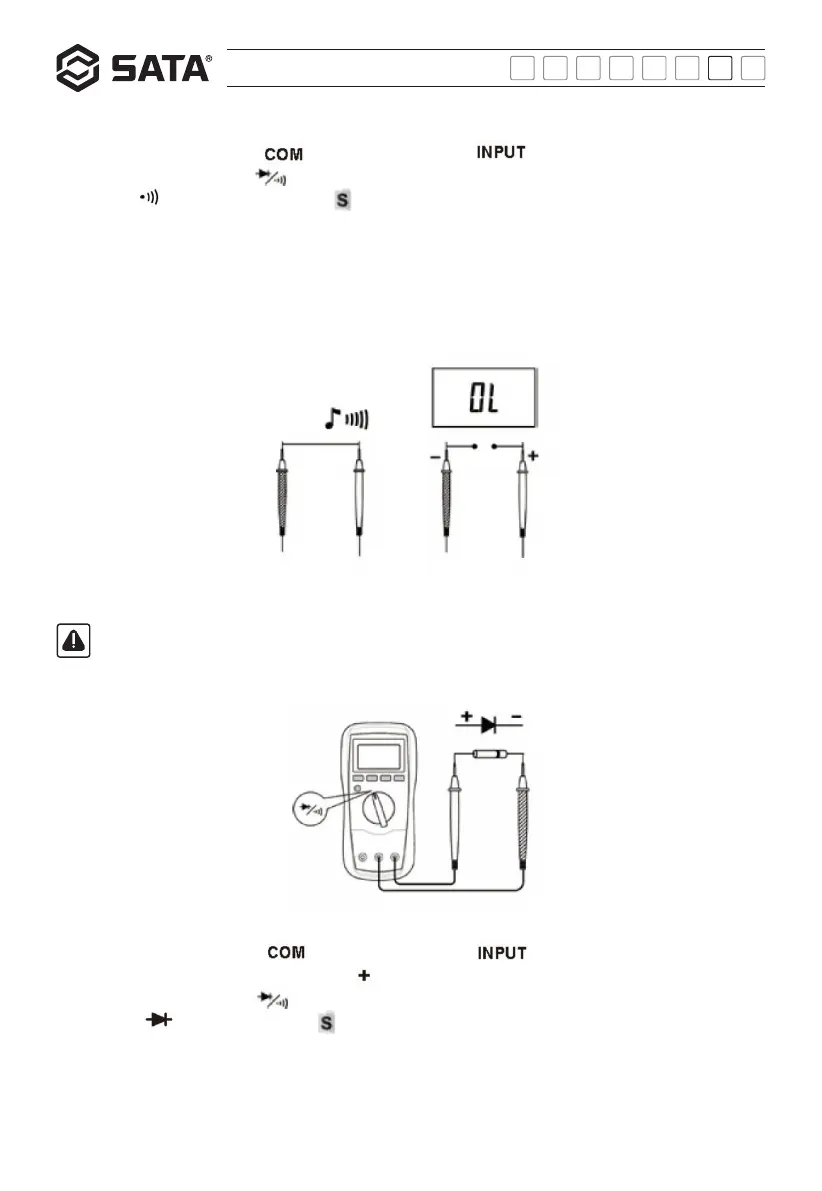

導通テスト :
1） 測定コードの黒のプラグを「 」端子に、赤のプラグを「 」端子に差し込みます。
2） ファンクションスイッチを 位置にセットしま。
3） 画面に「 」マークを表示するまで「 」キーを押し続けます。
4） 被測定回路の両端に測定コードを接続します。
5） 画面に被測定回路の抵抗値を表示します。被測定回路の抵抗が約 20Ω 以下の場合、ブザーが鳴動します。
被測定回路の抵抗が 150Ω 以上の場合、ブザーが鳴動しないです。
抵抗が 20Ω から 150Ω までである場合、ブザーが鳴動する可能性がありますし、鳴動しない可能性もあります。
抵抗が 400Ω 以上の場合、「OL」を表示します。
ダイオードテスト :
1） 測定コードの黒のプラグを「 」端子に、赤のプラグを「 」端子に差し込みます。
（注意 : 計測コードの赤のプラグの極性が「 」です。）
2） ファンクションスイッチを 位置にセットしま。
3） 画面に「 」を表示するまで、「 」キーを押し続けます。
4） 測定コードの赤のプラグをダイオードの陽極に、黒のプラグを陰極に接続します。
5） 画面からダイオードの順方向導通電圧降下の近似値を読み取ります。測定コードを逆に接続した場合、画面
に「OL」が表示されます。
注意 :
オンライン導通テストを行う前に、被測定回路の電源を確実に切って、そして、すべての電気容量を
十分に放電させるように確保してください。
