03015/03017
140
注意 :
入力信号が解除された時、元の示度がそのまま画面に保留する可能性があります。その場合、
「 」キーを押せば、改めてデューティ比測定モードに入り、リセットされます。

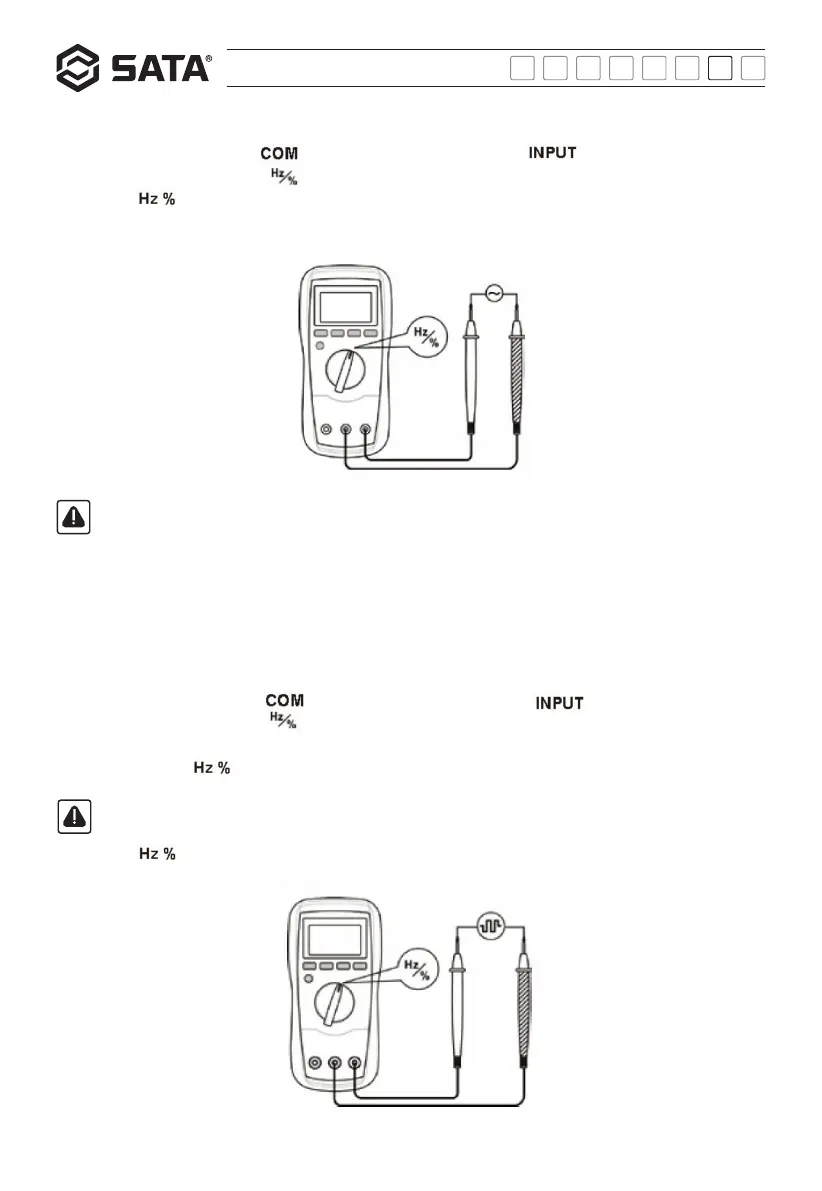

周波数測定 :
1） 測定コードの黒のプラグを「 」端子に差し込み、赤のプラグを「 」端子に差し込みます。
2） ファンクションスイッチを「 」位置にセットします。
3） 画面に「 」マークが点灯するまでに、「Hz％」キーを押し続けます。
4） 被測定電源または回路の両端に測定コードを接続します。
5） 示度を読み取ります。
デューティ比測定 :
1） 測定コードの黒のプラグを「 」端子に差し込み、赤のプラグを「 」端子に差し込みます。
2） ファンクションスイッチを「 」位置にセットします。
3） 画面に「％」マークが点灯するまでに、「Hz％」キーを押し続けます。
4） 計測コードを被測定回路に接続し、その時に表示された値は被測定回路の波のデューティ比の値です。
注意 :
1） 周波数測定の時、位置の切り換えが自動です。
測定範囲 :0 ～ 10MHz
2） 入力電圧 :1V rms ～ 20V rms
信号の周波数が高ければ、メータに必要な入力電圧値も上がります。
デューティ比測定
3） 10H 以下の小さな信号をテストする場合、信号幅が 2V rms 以上にしなければならないです。
