138
12 Kipufogó dob
13 Hajtómű
14 Döngölő alsó része
15 Döngölőláb
16 Döngölőláb olajleeresztő csavar
17 Védőkeret
18 Védőelem szállításhoz
19 Szállítókeret
20 Adapter lapok (2x)
21 Benzincsap (motor)
Összeszerelés
Csomagolási szempontok miatt a gép nincs teljesen
összeszerelve

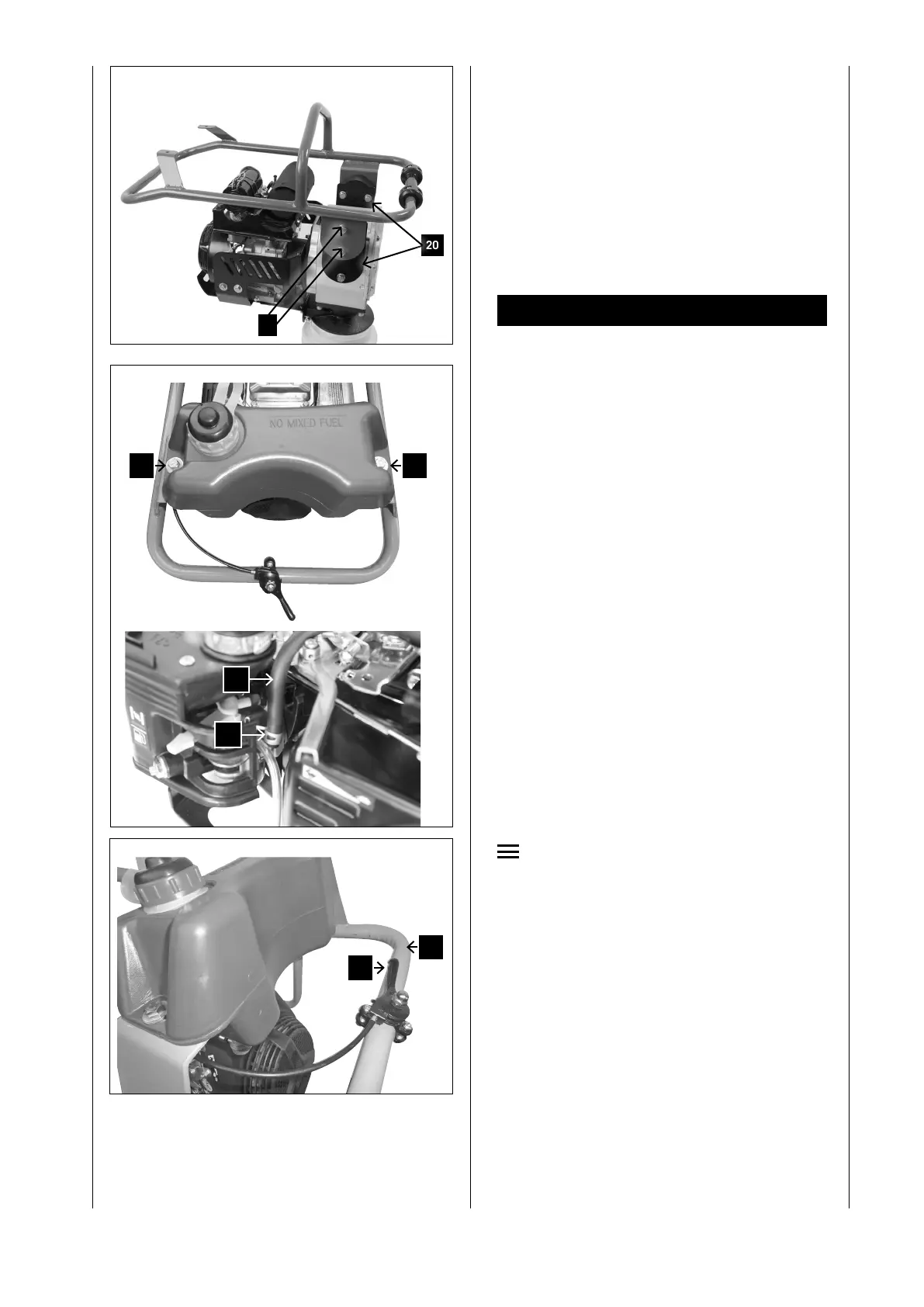

Az adapter lapok felszerelése (2. ábra)
1. Szerelje fel a 2 adapter lapot (20) a 4 db M 10x20-
as hatlapfejű csavarral (A) a hajtás mindkét olda-
lára (13).
2. Jól húzza meg a csavarokat.
A védőkeret felszerelése, 2.1 ábra
1. Szerelje fel védőkeretet (17) a 4 db M 10 x 20-as
hatlapfejű csavarral (A) az adapter lapok mindkét
oldalára (20).
2. Jól húzza meg a csavarokat.
A benzintank felszerelése, 2.2, 2.3 ábra
1. Szerelje fel a benzintankot a 2 hatlapfejű csavarral
(B) a 2 db D 24 alátéttel és a 2 db M 8 alátétes
anyával a tartólemezekre és jól húzza meg.
2. Helyezze fel a benzintömlőt (C) és rögzítse a ka-
poccsal (D).
A gázszabályozó kar felszerelése, 2.4. ábra
Szerelje fel a gázszabályozó kart (11) a rögzítő bilincs-
csel, a 2 db M6 x 25 kereszthornyos csavarral és a 2
db M6 önbiztosító anyával a védőkeretre (17) és húzza
meg.
AZ ÜZEMBE HELYEZÉS ELŐTT
FIGYELEM! Figyelmesen olvassa el a biztonsági
utasításokat (lásd „Biztonsági utasítások” és a
benzinnel hajtott gépek kiegészítő utasításai).
Fig. 2.1
20
A
Fig. 2.2
B B
Fig. 2.3
C
C
Fig. 2.4
17
11
