64
11 Levier de régulation des gaz
12 Silencieux d‘échappement
13 Transmission
14 Socle de pilonnage
15 Pied de pilonnage
16 Bouchon de vidange d‘huile, Pied de pilonnage
17 Cadre de protection
18 Protection de transport
19 Support de transport
20 Plaques d’adaptation (2x)
21 Robinet d‘arrivée de l‘essence (Moteur)
Montage
Pour des raisons techniques d‘emballage, votre ma-
chine n‘est pas complètement montée.
Monter les plaques d’adaptation (Fig. 2)
1 Montez les 2 plaques d’adaptation (20) à l‘aide de
4 vis à 6 pans M 10x20 (A) des deux côtés sur la
transmission (13).
2 Serrez les vis à fond.
Montage du cadre de protection Fig. 2.1
1 Montez le cadre de protection (17) avec 4 vis à tête
hexagonale M 10 x 20 (A) des deux plaques d’adap-
tation (20).
2 Vissez bien les vis.
Montage du réservoir d‘essence Fig. 2.2, 2.3
1 Montez le réservoir d‘essence avec 2 vis à tête
hexagonale (B), deux rondelles D 24 et 2 écrous à
rondelle M 8 sur la plaque de support et vissez bien
l‘ensemble.
2 Insérez le tuyau d‘essence (C) et serrez avec la
pince (D).
Montage du levier de régulation des gaz Fig. 2.4
Montez le levier de régulation des gaz (11) avec le clip de
montage, 2 vis cruciformes M6 x 25 et 2 écrous autoblo-
quants M6 sur le cadre de protection (17) et serrez bien
l'ensemble.
AVANT LA MISE EN SERVICE
ATTENTION ! Lisez attentivement les consignes
de sécurité (voir « Consignes de sécurité » et les
informations supplémentaires pour les machines
fonctionnant avec de l‘essence).

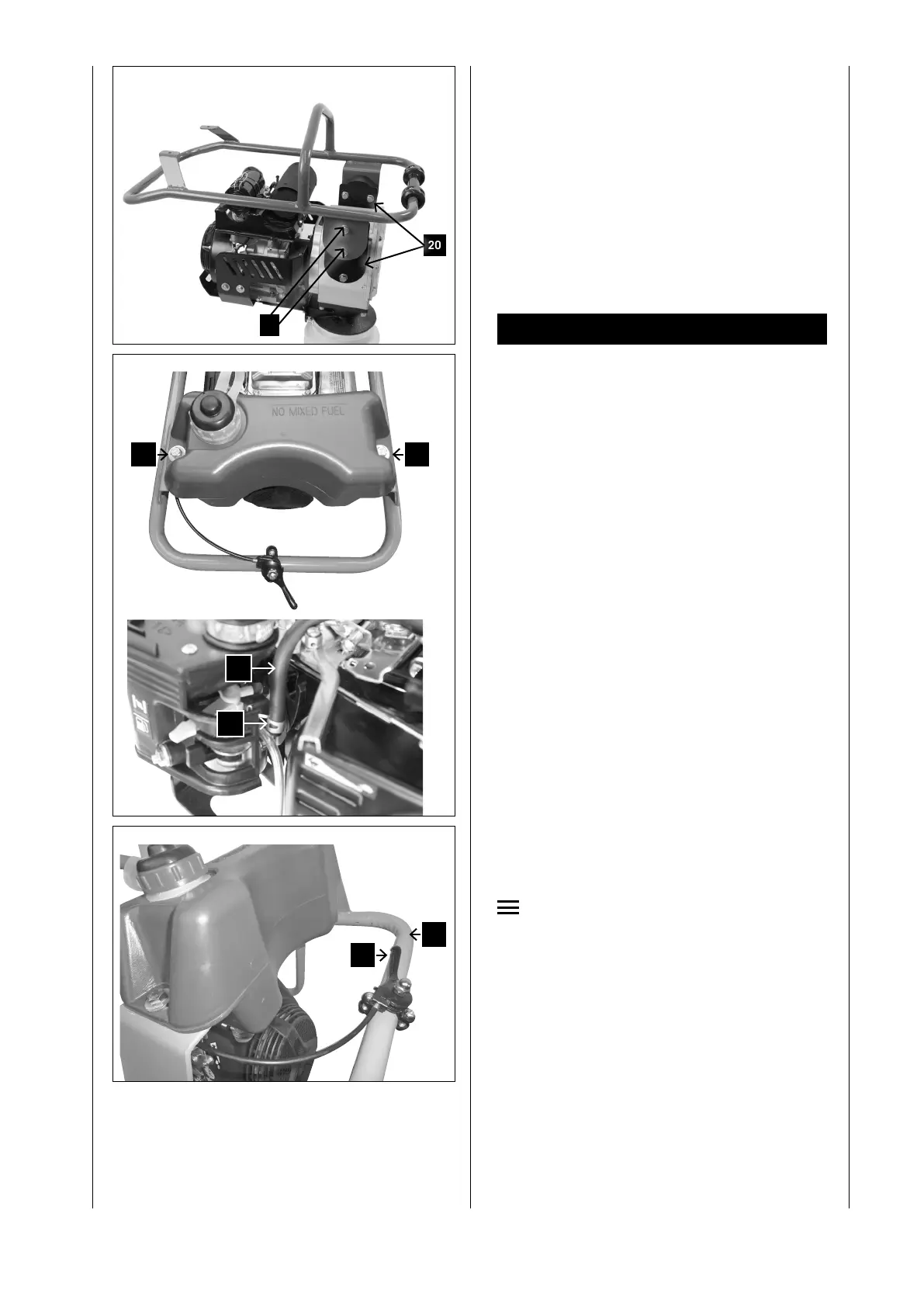

Fig. 2.1
20
A
Fig. 2.2
B B
Fig. 2.3
C
C
Fig. 2.4
17
11
