SCHUNK PGN-plus Series Operating Manual

11

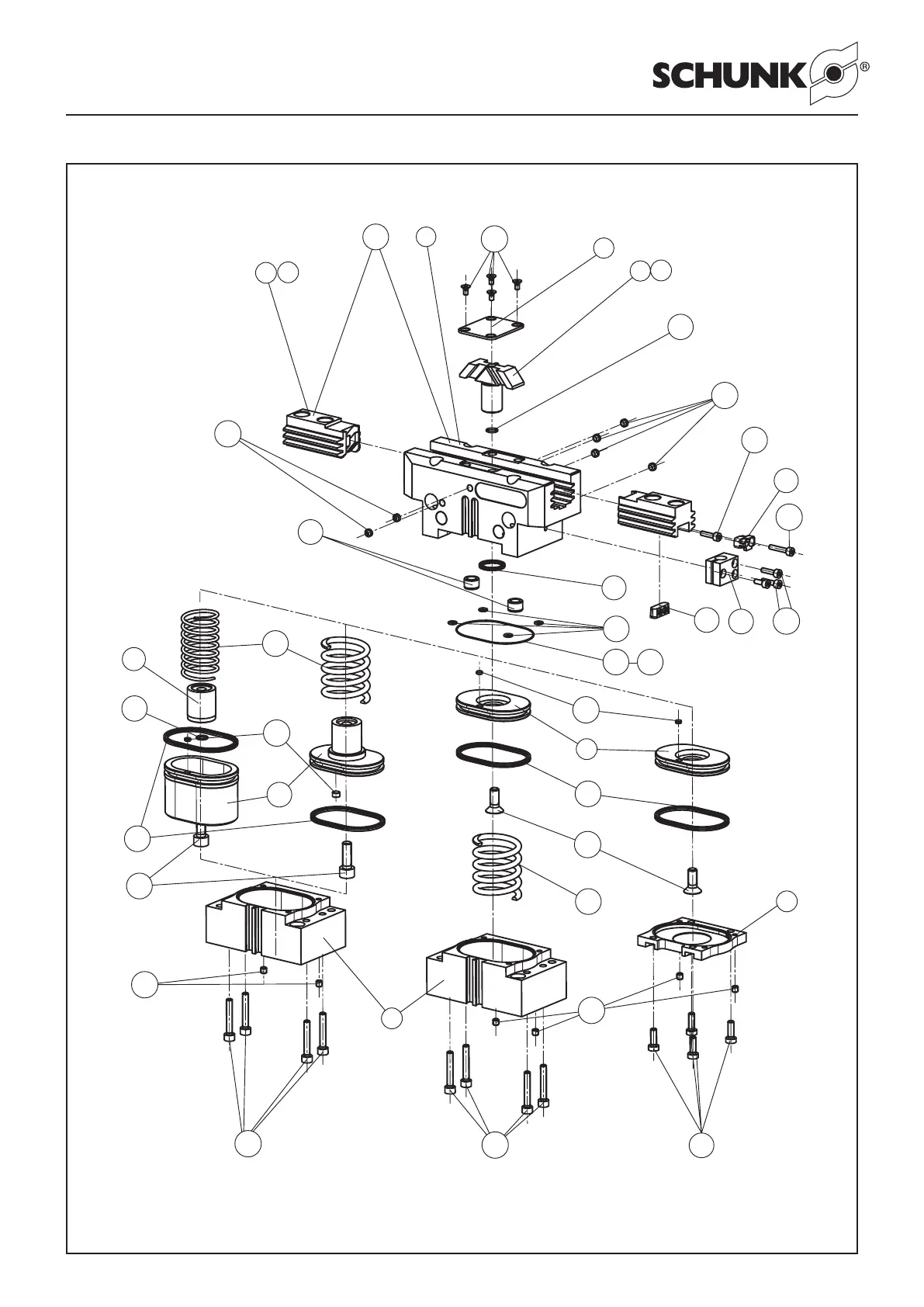

Montage- und Betriebsanleitung für 2-Backen-Parallelgreifer
PGN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 2-Finger Parallel Gripper
PGN-plus with tool interface HSK/KM/Capto
nicht bei Version ohne
Greifkraftsicherung
Not for version without
gripping force saftey device
32
*
Diese Teile sind im Dichtsatz vorhanden und können nur komplett bestellt werden.
*
These parts are available in the seal kit list and can only be ordered as a unit.
PGN-plus 125 – 200
PGN-plus 64 – 100
nicht bei
not for
PGN-plus 64
Pos. 12 bei / for
PGN-plus 64 – 80
*
1
6
11
60
17
34
25
16
31
44
42
15
19
50
48
43
48
33
8
3
5
47
7
2
*
*
*
*
12
*
*
*
25
40
30
49
9
46
49
45
30
10
60
33
4
41
46
Version Außensichern
Version with safety device
O.D. gripping
Version Innensichern
Version with safety device
I.D. gripping
Version ohne
Greifkraftsicherung
Version without gripping
force safety device

SCHUNK PGN-plus Series Specifications

General

Material	Aluminum, steel
Gripper Type	Parallel Gripper
Repeatability	±0.01 mm
Operating Pressure	2 to 8 bar
Opening Time	0.1-0.5 s
Ambient Temperature	5 °C
