Montage- und Betriebsanleitung für 2-Backen-Parallelgreifer
PGN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 2-Finger Parallel Gripper
PGN-plus with tool interface HSK/KM/Capto

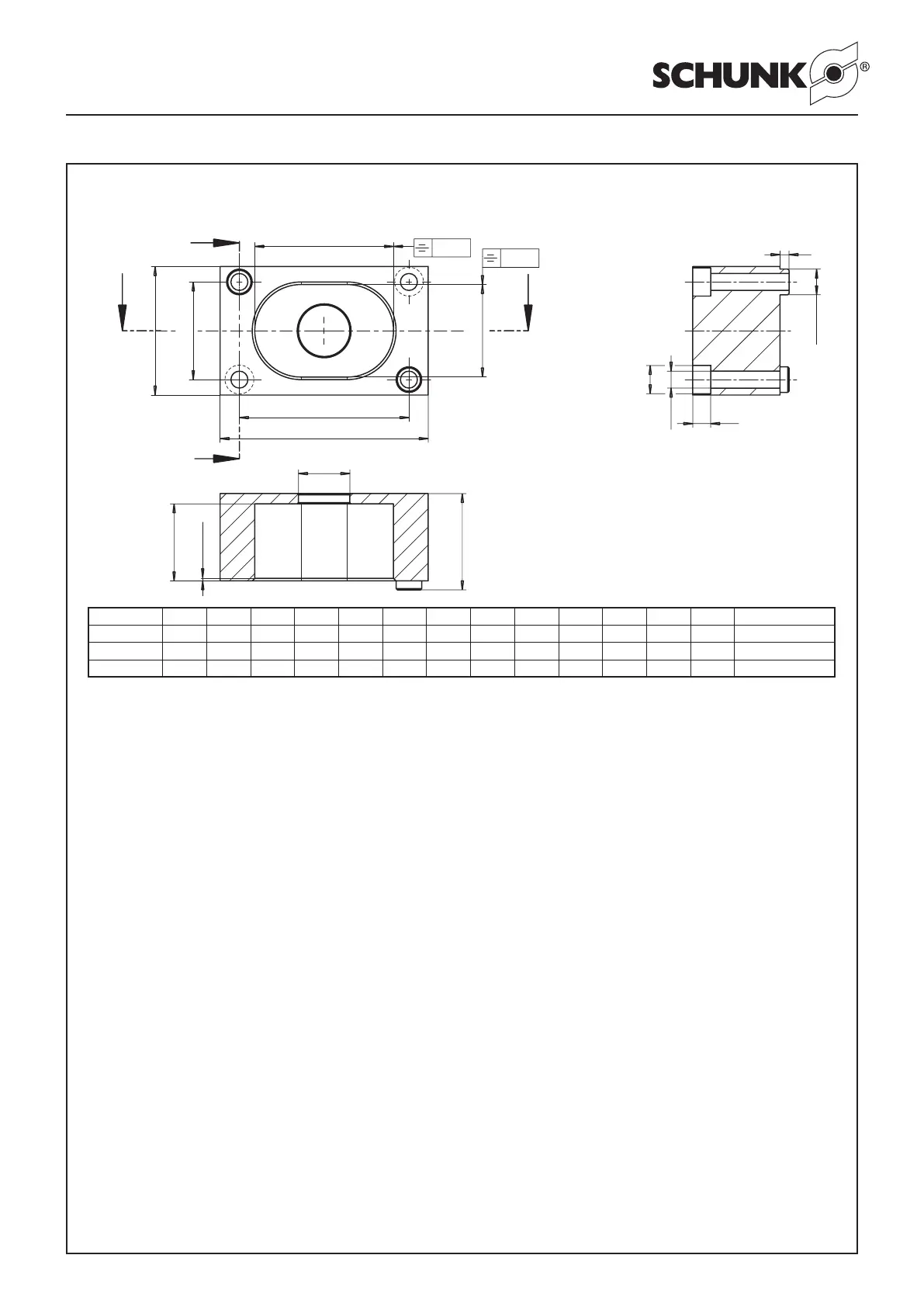

10. Montagevorrichtung 10. Assembly device
Type A B C D E l
1
l
2
d
1
d
2
d
3
t
1
t
2
t
3
Schraube/Screw
PGN+ 64 52 36 27 31 24 42 27 8 5.5 10 23 2.5 7 M5 x 30
PGN+ 80 63 42 32 42 30 52 32 8 5.5 10 25 2.5 6 M5 x 35
PGN+ 100 81 50 38 54 36 66 38 10 6.6 11 30 3.5 7 M6 x 40
11. Zubehör (auf besondere Bestellung)
11.1 Einstellsatz
Der Einstellsatz für HSK/KM/Capto-Greifer dient zum Einstellen
des Effektivdruckes, der tatsächlich im Greifer wirkt.
11.2 Weiteres Zubehör
Prinzipiell ist das gesamte Zubehör des PGN-plus anbaubar.
Prüfen Sie aber bitte, ob dies bei Einsatz an der Werkzeugspindel
sinnvoll ist.
Näheres entnehmen Sie bitte dem Hauptkatalog/ der Bedienungs-
anleitung des Greifers.
11. Accessories (upon separate order)
11.1 Adjustment set
The adjustment set for HSK/KM/Capto-grippers are used for
adjusting the pressure, effecting the gripper.
11.2 Further Accessories
Basically, the complete range of accessories for PGN-plus can
be attached. Please check, if the use at the tool spindle makes
sense.
You will find further information in our main catalogue/ in the
operation manual of the gripper.
l
1
± 0.02
A
Ø d
3
B
C
0.02
0.02
t
3
Ø 15
E
H8
Ø d
2
D
H8
l
2
± 0.02
Ø d1
h7
B
B
A
A
Schnitt A – A
Cross
section A – A
Schnitt B – B
Cross
section B – B
t
2
t
1
1x 45°
