1.3 Vorderes Schaltfeld

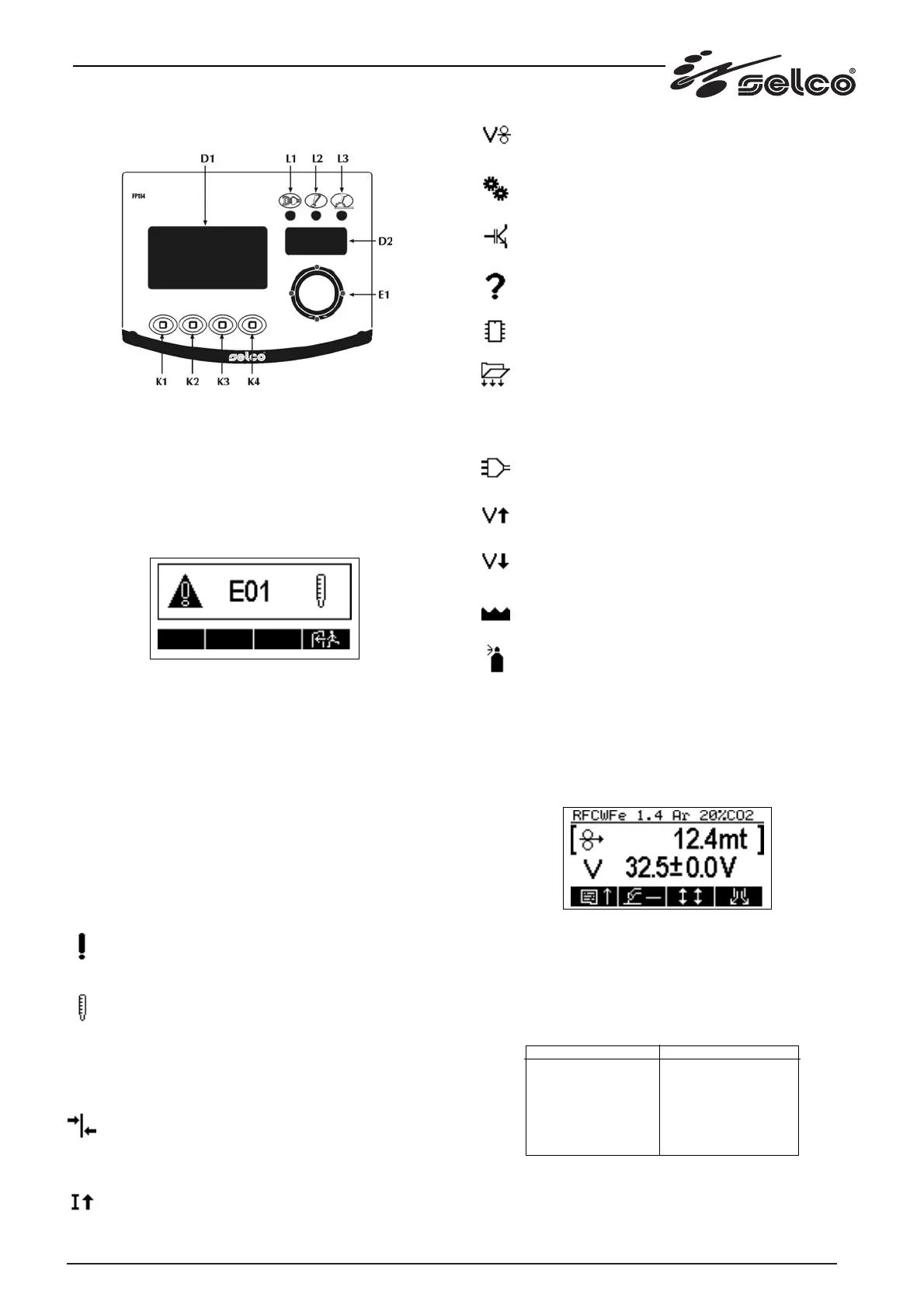

Abb. 1
* L1 : Leuchtmelder für Spannung vorhanden - grüne LED.
Leuchtet auf, wenn das Drahtzugaggregat an einen einge-
schalteten Generator angeschlossen ist, und mit Schalter "I1"
am Pult hinten auf Position "I". Bedeutet, dass die Anlage ein-
geschaltet ist und unter Spannung steht.
* L2 : Leuchtmelder der Schutzvorrichtung - gelbe LED.
Zeigt die Auslösung einer Schutzvorrichtung an. Wenn L2
aufleuchtet, erscheint ein Alarmcode am Display "Y1".
Das Symbol, das links erscheint, gibt einen Alarmzustand an; das
Schriftzeichen "E" gefolgt von einem Nummerncode, der für den
Alarmtyp steht, wird gezeigt (dieser Code erscheint blinkend auch
am 7-teiligen Display). Abschließend ändert sich das zweite
Symbol rechts am Display zusammen mit dem Nummerncode
und beschreibt den Alarmtyp auf symbolische Weise.
Bei Alarm leuchtet auch die gelbe LED am Pult auf und eine aku-
stische Warnvorrichtung ertönt, falls der jeweilige Parameter akti-
viert ist.
Die Alarme bleiben bis zum Eingriff des Benutzers angezeigt, mit
Ausnahme von E20 und E21, die ca. 6 Sekunden lang erscheinen.
Mit der Taste K4 kann der Alarmzustand rückgestellt und die
Funktionalität des Generators wieder hergestellt werden, falls der
Alarmzustand beendet ist.
* Beschreibung der Alarme.
E00- Genereller Alarm: allgemeiner Alarm von der
Generatorgruppe (WF110).
(WF110)
E01- Thermischer Alarm Nr. 1: Überhitzung des
Leistungsmoduls der Generatorgruppe.
(WF111)
E01- Thermischer Alarm Gleichrichterbrücke.
E02- Thermischer Alarm Induktanz.
E03- Thermischer Alarm Transformator.
E04- Alarm - keine Kommunikation mit Generatorgruppe.
E12- Alarm - keine Kommunikation zwischen Karte im Pult
und Motor (CAN BUS).
E05- Alarm - durchschnittlicher Strom zu hoch: der
durchschnittliche Strom des Generators hat eine Sekunde
lang den zulässigen Höchstwert überschritten
(Grenzwerte: 506A, 360A mit 500A Generatoren, 350A
für WF110; Grenzwert 550A für WF111).
E07- Alarm - Versorgung des Drahtzugmotors unter der
Mindestgrenze .
E08- Alarm - Läufer blockiert, Motordriver oder Encoder
defekt.
E10- Alarm - Leistungsmodul der Generatorgruppe
E11- Alarm - PSR/PSM Konfiguration falsch; die Dip-
Switch der Generatorkarte sind falsch eingestellt.
E20- Alarm - EEPROM defekt
E21- Alarm - Datenverlust aus EEPROM.
E22- Alarm vom LCD-Display nicht wahrgenommen
(kann nicht angezeigt werden).
E40- Alarm - Phasenausfall in der Versorgung der
Generatorgruppe.
E41- Alarm - Überspannung der Versorgung der
Generatorgruppe.
E42- Alarm - Unterspannung der Versorgung der
Generatorgruppe.
E43- Alarm - Mangel an Kühlflüssigkeit im Kühlaggregat.
E44- Alarm - Gasmangel.
* L3 : Leuchtmelder Ausgangsspannung vorhanden - rote LED.
Zeigt an, dass die Schweißspannung an den
Ausgangsverbindern vorhanden ist.
* Display D1.
Graphisches LCD-Display für die Ansicht aller
Schweißeinstellungen.
Eine typische Seite des LCD-Displays ist:
* Display D2.
7-teiliges Display, auf dem für jedes Schweißverfahren ein
Parameter angezeigt wird, gewöhnlich ein Maß (Strom oder
Gasmenge), der Benutzer kann jedoch im Setup-Menü einen
beliebigen anzuzeigenden Parameter wählen.
Die folgende Tabelle zeigt die Standardeinstellungen der
Parameter, die auf dem 7-teiligen Display angezeigt werden:
MMA
ARC AIR
WIG
MIG Short Manuell
MIG Short Synergisch
MIG Pulsiert Synergisch
7-TEILIGES DISPLAY
Stromlesung
Stromlesung
Stromlesung
Lesung der Gasmenge
Lesung der Gasmenge
Lesung der Gasmenge
