* Encodeur E1:
L'encodeur E1 permet de sélectionner et de modifier les para-
mètres affichés sur l'unité de visualisation D1.
Appuyer sur l'encodeur E1 pour sélectionner le paramètre à
modifier.
Tourner l'encodeur E1 pour modifier la valeur du paramètre
sélectionné.
Appuyer sur l'encodeur E1 pour confirmer la modification et
retourner à la sélection.
* Touches de fonction K1, K2, K3, K4:
Ces touches de fonction assument une signification différente
selon le contexte opérationnel.
*Touche K1: accès au menu de choix rapide (WF 110/111)
(avec compartiment porte bobine fermé) ou test groupe de
refroidissement (WF 110) (avec compartiment porte bobine
ouvert et fonctionnement MIG).
Le groupe de refroidissement doit être mis en marche pendant
3 minutes durant le test. Ce dernier peut être interrompu en
appuyant de nouveau sur la touche K1 ou en appuyant sur la
touche K2 (en passant donc au procédé MMA) ou en fermant
la porte du compartiment porte bobine.
menu de choix rapide
test groupe de refroidissement (WF110)
*Touche K2: sélection du procédé de soudure MIG short,
MIG pulsé (WF 110), MMA, ARCAIR et TIG LIFT; le change-
ment n'est possible que lorsque l'arc est éteint. Le procédé
arcair n'est possible qu'avec PSR 352 et 503 ou PSM 408, PSM
508 et PSM 708.
MIG Short/Spray MIG Pulsé (WF 110)
MMA ARC-AIR
TIG Lift
* Touche K3: avec le procédé MIG et le compartiment porte
bobine fermé, il suffit d'appuyer sur cette touche sans la relâ-
cher pour sélectionner les fonctions bouton torche ou avance-
ment du fil (avec le compartiment porte bobine ouvert).
2 temps 4 temps
crater-filler soudure par points
point-pause
Elle assume la fonction d'avancement du fil avec le comparti-
ment porte bobine ouvert
* Touche K4: elle a la fonction de test Gaz avec le procédé MIG.
* Vibreur sonore:
Pour signaler et confirmer la pression effective des touches, un
vibreur sonore se déclenche quand l'utilisateur allume le pan-
neau, quand il appuie sur les touches ou en cas d'alarme: un
paramètre permet d'exclure ce vibreur sonore (dans tous les
cas) ou d'en modifier la tonalité (uniquement quand on appuie
sur les touches).
1.3.1 Fonctionnement:

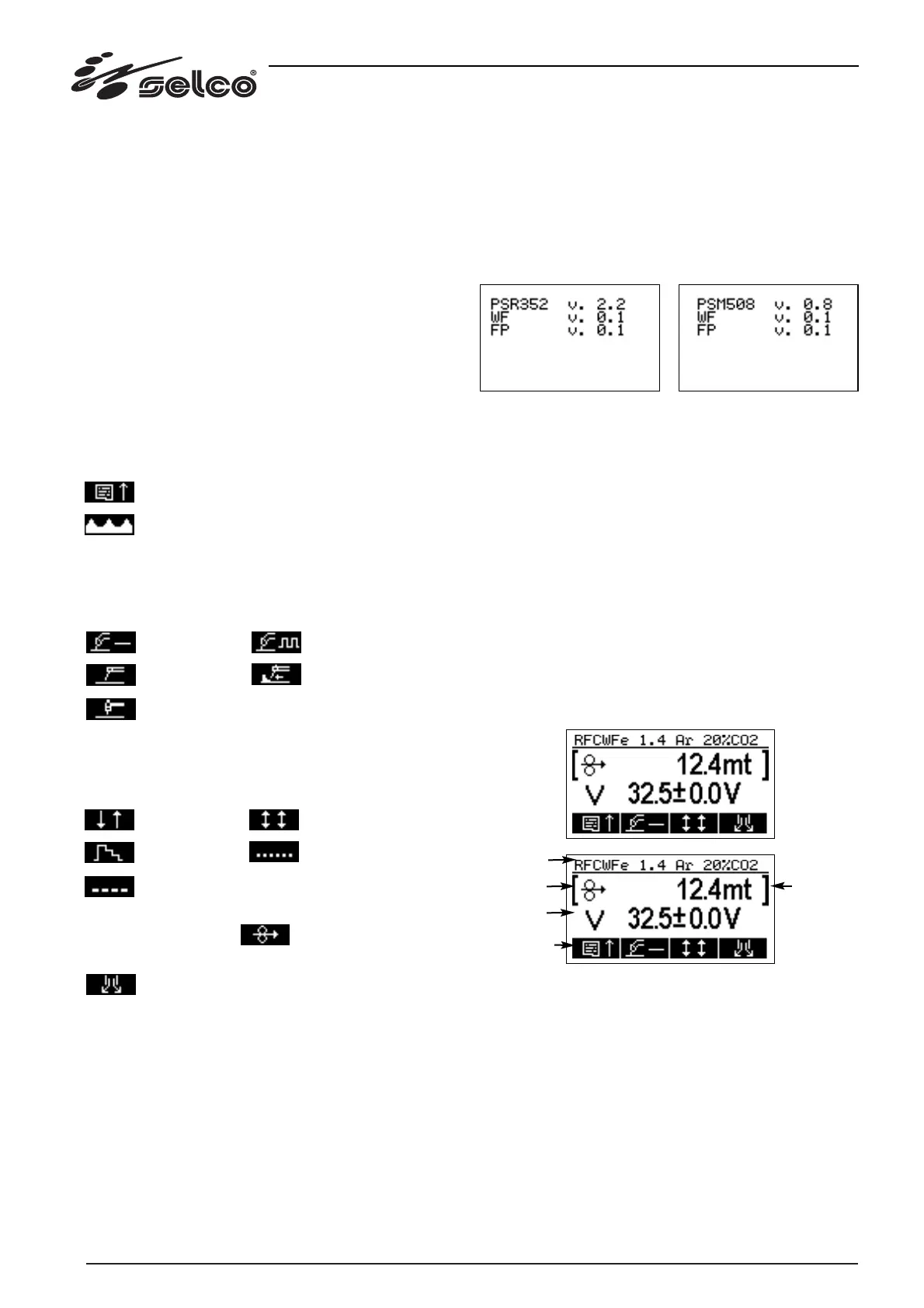

Page-écran de démarrage
Le logo SELCO est affiché pendant environ 4 secondes à l'allu-
mage du générateur et la version du logiciel apparaît sur l'unité
de visualisation à 7 segments.
La page-écran avec les informations relatives aux versions du
logiciel des différentes cartes et au type de générateur (informa-
tion qui apparaît également sur l'unité de visualisation à 7 seg-
ments) est ensuite affichée pendant 4 secondes.
(WF 110) (WF 111)
La première ligne contient la version de la carte logique et le
type de groupe générateur (PSR 352, PSR 503 ou PSM 408, PSM
508 et PSM 708).
La seconde ligne affiche la version de la carte du moteur, tandis
que la troisième indique la version de la carte du panneau LCD.
Le vibreur sonore se déclenche par ailleurs dans la page-écran
de démarrage, s'il est activé par le paramètre correspondant.
Page-écran principale
La page-écran principale (avec la porte fermée en MIG) permet
d'afficher les deux principaux paramètres pour chaque procédé
de soudure.
Une en-tête, qui indique le type de fil, l'épaisseur et le type de
gaz dans le cas de MIG synergique, est affichée en haut. La ten-
sion et le courant de soudure pour tous les procédés y sont éga-
lement affichés durant la soudure.
Les symboles associés aux 4 touches de fonction apparaissent en bas.
La page-écran typique suivante apparaît:
Un programme MIG short synergique 4 temps est prévu dans la
page-écran reportée plus haut.
Tourner l'encodeur pour modifier le paramètre sélectionné qui
est dans ce cas la vitesse du fil. Il suffit par contre d'appuyer sur
l'encodeur pour sélectionner le paramètre qui se trouve en bas
(la sélection est indiquée par les caractères "[" et "]"). Il est donc
très facile de modifier les deux principaux paramètres. S'il est
nécessaire de modifier d'autres paramètres, entrer dans le menu
de choix rapide en appuyant sur la touche K1 ou remplacer un
des principaux paramètres par un de ceux présents dans le menu
de choix rapide.
54
En-tête
Paramètre 1
Paramètre 2
Touches de
fonction
K1 K2 K3 K4
Indicateur de
sélection
