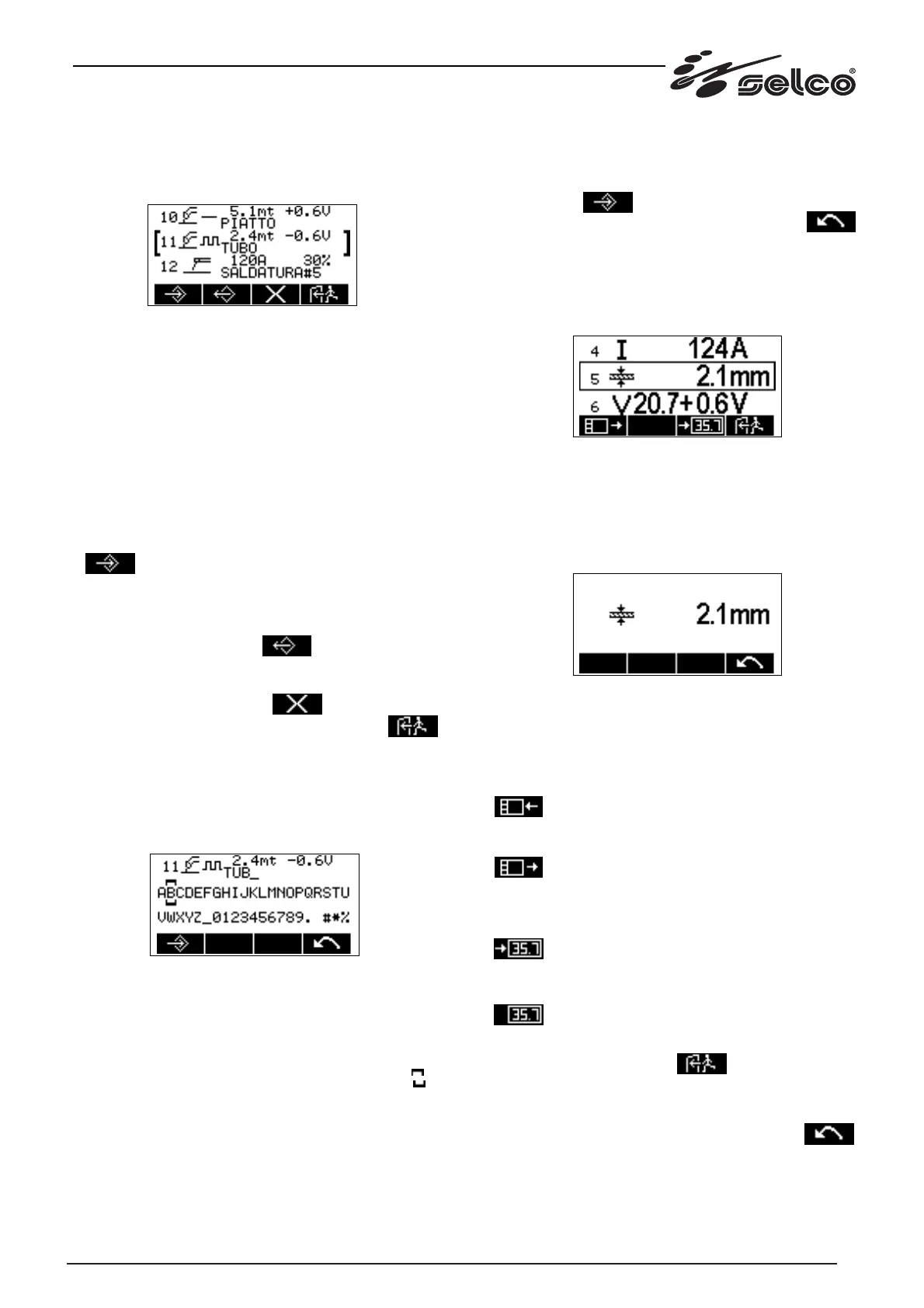

1.3.4 Menü Programmspeicherung
Zu diesem Menü, in dem das gewählte Schweißprogramm gespei-
chert werden kann, hat man vom Schnellwahlmenü aus Zugriff.
Eine typische Bildschirmseite ist:
Es können bis zu 50 Programme gespeichert werden; diesen kann
man einen Namen mit maximal 12 alphanumerischen
Schriftzeichen zuteilen.
Weiter werden das Symbol des Schweißverfahrens und der Wert der
beiden Hauptparameter im Augenblick der Speicherung angezeigt.
Die Liste kann durch Drehen von Encoder E1 durchgelesen wer-
den; die Zeile des gewählten Programms steht zwischen den bei-
den Klammern "[" "]".
Wenn das Programm leer ist, wird nur die Nummer angezeigt.
Beschreibung der Tasten
* Taste K1: speichert das derzeit benutzte Schweißprogramm in
der gewählten Zeile. Es wird eine zweifache Bestätigung ver-
langt; der Vorgang kann mit Taste K4 annulliert werden.
* Taste K2: ruft das gespeicherte Programm in die markierte
Zeile ab. Die Wahl dieser Taste verursacht, dass das derzeit
benutzte Schweißprogramm verlassen und mit dem in der
markierten Zeile ersetzt wird.
* Taste K3: für das Löschen eines gespeicherten Programms. Es
wird eine zweifache Bestätigung verlangt; der Vorgang kann
mit Taste K4 annulliert werden.
* Taste K4: Ausgang und Rückkehr zum Hauptmenü.
1.3.5 Schreibmenü für die Programmbeschreibung
Nachdem gewählt und bestätigt worden ist, dass man ein neues
Programm speichern will, erscheint ein weiteres Menü zum
Schreiben der Beschreibung.
Eine typische Bildschirmseite ist:
Oben wird das Programm angezeigt, das gerade gespeichert
wird. Unten auf zwei Zeilen befindet sich eine Liste mit alpha-
numerischen Schriftzeichen zur Beschreibung des Programms.
Man geht die Liste mit Encoder E1 durch und verschiebt sich auf
das gewünschte alphanumerische Schriftzeichen durch Druck
auf die Encodertaste E1, bis maximal 12 Schriftzeichen. .
Die Auswahl ist durch folgende Symbole hervorgehoben:
Mit Taste K4 löscht man das zuletzt gewählte Schriftzeichen.
Nachdem die Beschreibung geschrieben ist, wird sie durch
Druck auf Taste K1 gespeichert.
Die Beschreibung kann auch leer bleiben, indem sofort auf Taste
K1 gedrückt wird.
Beschreibung der Tasten
* Encoder E1: für die Zusammenstellung der
Programmbeschreibung.
* Taste K1: bestätigt die Speicherung des Programms und der
Beschreibung.
* Taste K4: löscht das zuletzt gewählte Schriftzeichen.
1.3.6 Setup-Menü
Der Zugriff zum Setup erfolgt durch 2 Sekunden langen Druck auf
die Encodertaste E1.
Eine typische Bildschirmseite ist:
Die Setup-Parameter sind durch eine Nummer der Zeile, durch
ein Symbol, das für ihre Bedeutung steht und den Wert gekenn-
zeichnet. Das Durchlesen erfolgt durch Drehung des Encoders E1
Zur Änderung des Wertes des markierten Parameters genügt es,
den Encoder E1 zu drücken, ihn zu drehen und ihn abschließend
zur Bestätigung erneut zu drücken. Während der Änderung wird
der Parameter allein in der Displaymitte angezeigt:
Beschreibung der Tasten mit gewählter Setup-Liste:
* Encoder E1: für das Durchlesen der Setup-Liste, die Auswahl
und die Änderung des Parameters.
* Taste K1: zum Verschieben des Parameters in das
Schnellwahlmenü und umgekehrt.
Bringt den Parameter in das Schnellwahlmenü (wird
nur angezeigt, falls der Parameter noch nicht im
Schnellwahlmenü vorhanden ist).
Entfernt den Parameter aus dem Schnellwahlmenü
(wird nur angezeigt, falls der Parameter bereits im
Schnellwahlmenü vorhanden ist).
* Taste K3: Aktiviert die Ansicht des Parameters am 7-teiligen
Display D2.
Aktiviert die Ansicht des gewählten Parameters am
7-teiligen Display D2 (wird nur angezeigt, falls der
Parameter noch nicht am 7-teiligen Display D2
gezeigt ist).
Identifiziert den derzeit am 7-teiligen Display D2
angezeigten Parameter.
* Taste K4: Ausgang und Rückkehr zum Hauptmenü, mit
Speicherung der Änderungen.
* Taste K4: annulliert die Parameteränderungen, setzt den vor-
herigen Wert zurück, und Rückkehr zur Auswahl Setup-Liste.
