5

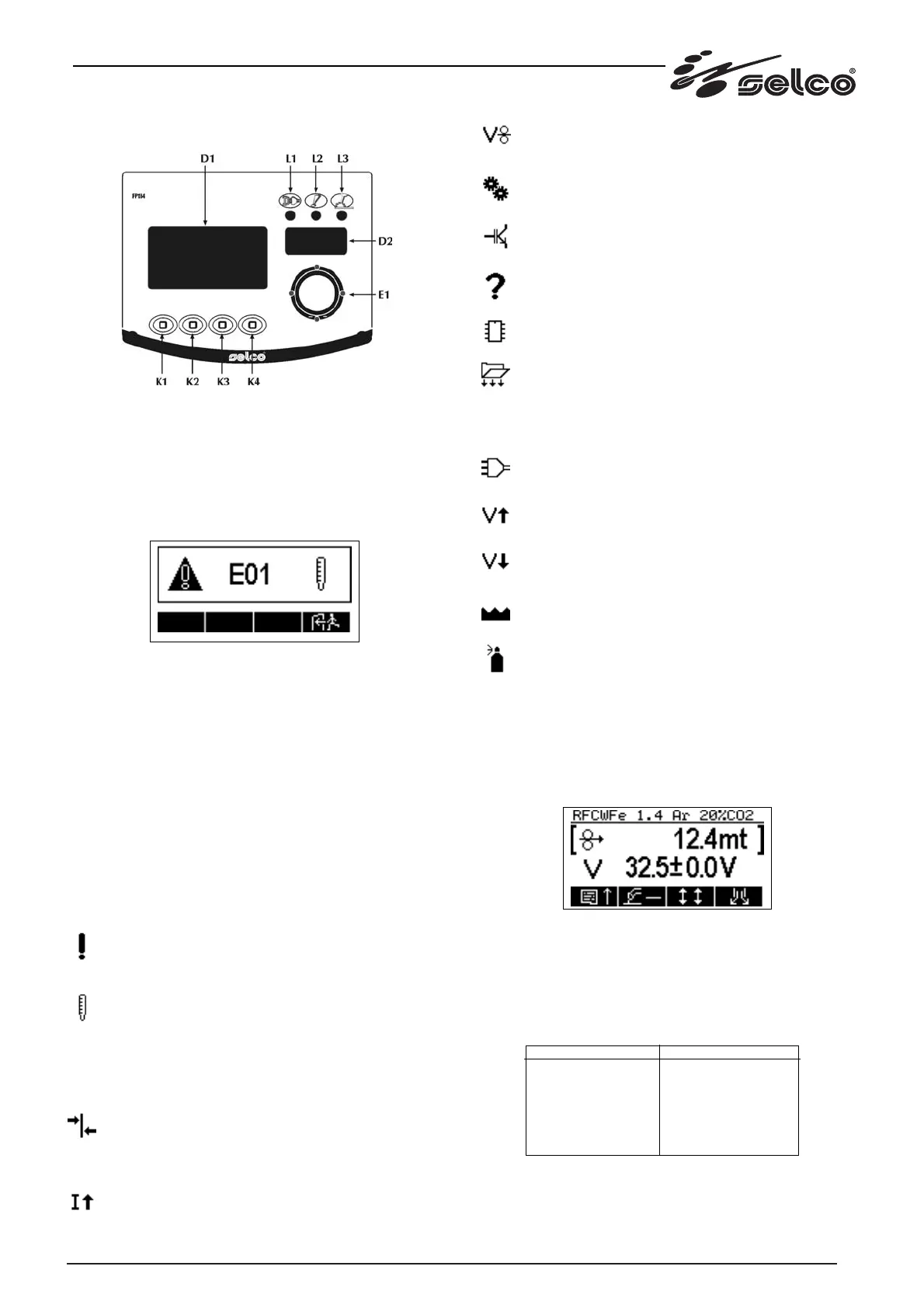

1.3 Pannello comandi frontale
Fig. 1
* L1 : Spia presenza tensione led verde.
Si illumina con il trainafilo collegato ad un generatore acceso e
con l'interruttore di accensione "I1" posto sul pannello posterio-
re in posizione "I". E' indice di impianto acceso e in tensione.
* L2 : Spia dispositivo di protezione led giallo.
Indica l'avvenuto intervento di un dispositivo di protezione.
Con L2 acceso un codice di allarme compare sul display "Y1".
Il simbolo che appare sulla sinistra identifica una condizione di
allarme; viene quindi visualizzato il carattere "E" seguito da un
codice numerico che determina il tipo di allarme (questo codi-
ce appare anche sul diplay 7 segmenti in maniera lampeg-
giante). Infine il secondo simbolo sulla destra del display cam-
bia assieme al codice numerico e descrive in maniera simboli-
ca il tipo di allarme.
In caso di allarme viene acceso anche il led giallo del pannel-
lo ed un cicalino viene fatto suonare, se abilitato dal relativo
parametro.
Gli allarmi rimangono visualizzati fino all’intervento dell’uten-
te, ad esclusione di E20 e di E21 che rimangono visualizzati
per circa 6 secondi: il tasto K4 permette l’azzeramento della
condizione di allarme e il ripristino della funzionalità del gene-
ratore, nel caso la condizione di allarme sia cessata.
* Descrizione degli allarmi.
E00- Allarme generale: allarme generico proveniente da
gruppo generatore (WF110).
(WF110)
E01- Allarme termico n. 1: surriscaldamento modulo
potenza gruppo generatore.
(WF111)
E01- Allarme termico ponte raddrizzatore.
E02- Allarme termico induttanza.
E03- Allarme termico trasformatore.
E04- Allarme mancanza di comunicazione con gruppo
generatore.
E12- Allarme mancanza di comunicazione tra scheda pan-
nello e motore (CAN BUS).
E05- Allarme corrente media troppo alta: la corrente
media del generatore ha superato per 1 secondo, il valore
massimo ammesso (limiti: 506A, 360A con generatori
500A, 350A per WF110; limite 550A per WF111).
E07- Allarme alimentazione motore trainafilo inferiore al
limite minimo .
E08- Allarme rotore bloccato, driver pilotaggio motore o
encoder guasti .
E10- Allarme modulo potenza del gruppo generatore
E11- Allarme configurazione PSR/PSM errata: i dip-switch
della scheda generatore sono impostati in modo errato.
E20- Allarme memoria EEPROM guasta.
E21- Allarme perdita dati da memoria EEPROM.
E22- Allarme non rilevato display LCD (non visualizzabile).
E40- Allarme mancanza fasi alimentazione gruppo gene-
ratore.
E41- Allarme sovratensione di alimentazione gruppo
generatore.
E42- Allarme sottotensione di alimentazione gruppo gene-
ratore.
E43- Allarme mancanza liquido refrigerante gruppo raf-
freddamento.
E44- Allarme mancanza gas.
* L3 : Spia presenza tensione in uscita led rosso.
Indica la presenza di tensione di saldatura sui connettori di uscita.
* Display D1.
Display grafico lcd per la visualizzazione di tutte le imposta-
zioni di saldatura.
Una tipica schermata del display LCD appare così:
* Display D2.
Display 7 segmenti nel quale, per ogni procedimento di saldatu-
ra, viene visualizzato un parametro che normalmente è una
misura (corrente o portata del gas) ma l'utente è libero di sceglie-
re, dal menu di Set-up, qualsiasi altro parametro da visualizzare.
La tabella che segue mostra le impostazioni di default dei
parametri che vengono visualizzati sul display 7 segmenti.
MMA
ARC AIR
TIG
MIG Short Manuale
MIG Short Sinergico
MIG Pulsato Sinergico
DISPLAY 7 SEGMENTI
Lettura Corrente
Lettura Corrente
Lettura Corrente
Lettura portata gas
Lettura portata gas
Lettura portata gas
