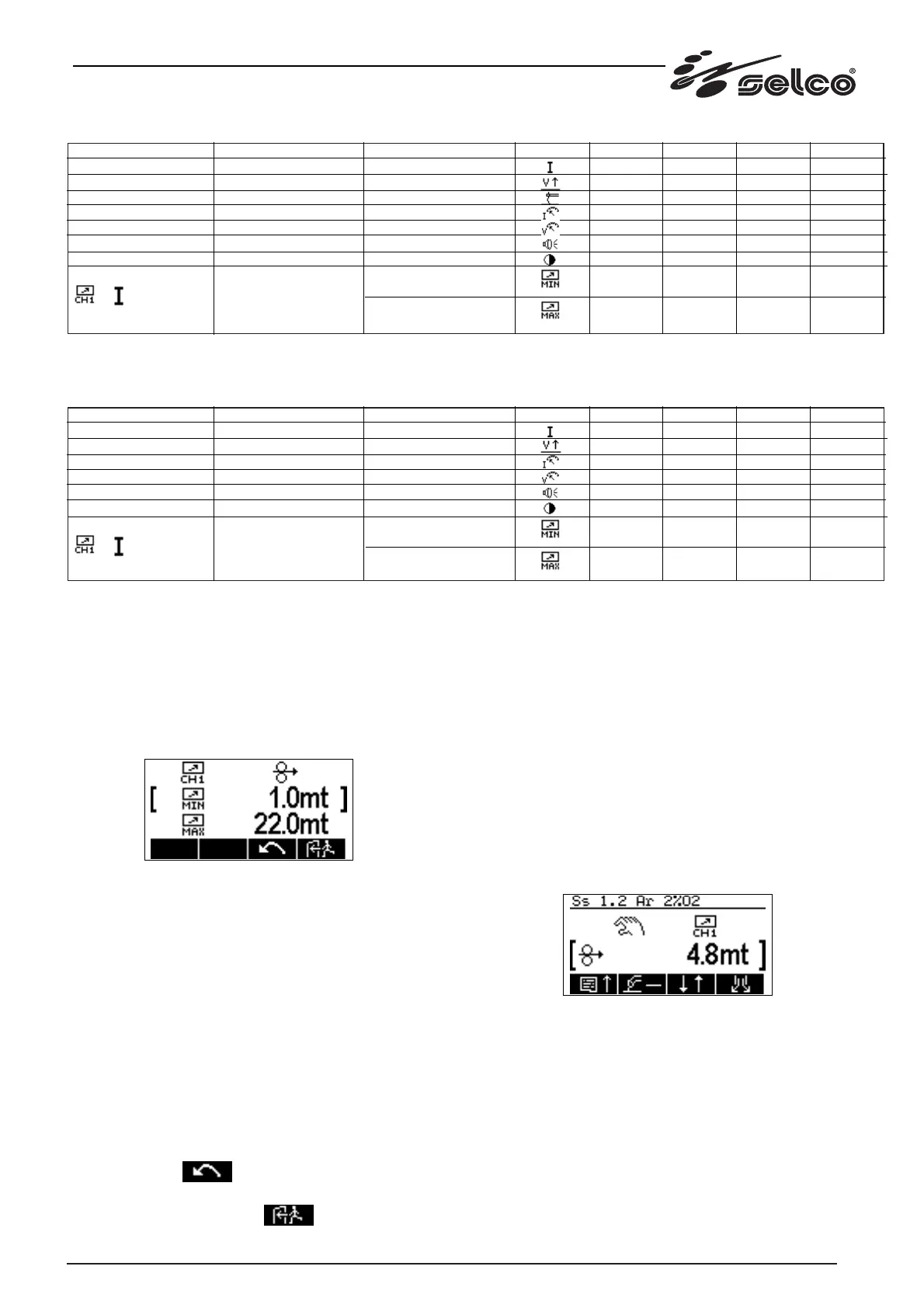

1.3.9 Einstellmenü der Fernsteuerung
Vom Setup-Menü aus, Parameter Nr. 45 und 46, kann man
durch Druck auf die Encodertaste E1 Zugriff zu einem weiteren
Menü für die Einstellung der Mindest- und Höchstwerte der bei-
den Kanäle der Fernsteuerung RC07 erhalten.
Eine typische Bildschirmseite für Kanal 1 ist:
Oben wird ein Symbol gezeigt, das für den Kanal steht (CH1
oder CH2), sowie ein Symbol, das den Parameter dem Kanal
zuteilt. Die Zuteilung der Parameter zu den beiden Kanälen ist
für jedes Schweißverfahren fest.
Auf den beiden Zeilen danach sind der Mindest- und der
Höchstwert gezeigt; diese Werte sind über Encoder E1 auswähl-
bar und einstellbar.
Beschreibung der Tasten
* Encoder E1: für die Auswahl des Parameters MIN/MAX und
die Einstellung des jeweiligen Wertes.
Durch Druck auf Encoder E1 wählt man den Parameter aus,
den man ändern will.
Durch Drehen des Encoders E1 ändert man den Wert des
gewählten Parameters.
* Taste K3: annulliert die ausgeführten Änderung, mit
Rücksetzung der vorherigen Werte und Rückkehr zur Auswahl
der Setup-Liste.
* Taste K4: Ausgang und Rückkehr zum Setup-Menü, mit
Speicherung der Änderungen.
Fernsteuerung RC07
Die Fernsteuerung ist eine „plug and play" Steuerung; damit die
Fernsteuerung aktiviert ist, dürfen die Potentiometer daher nicht
auf 0 "Null" gestellt sein.
Offensichtlich können die ferngesteuerten Parameter über
Encoder E1 von keinem Menü aus mit aktivierter Fernsteuerung
geändert werden.
Um die Fernsteuerung RC07 auszuschließen und die Parameter
mit Encoder E1 zu aktivieren, beide Drehknöpfe an der
Fernsteuerung RC07 auf das Minimum stellen.
Wenn die Fernsteuerung aktiviert ist, erscheint anstelle der bei-
den Parameter des Hauptmenüs eine Bildschirmseite mit dem
zuletzt eingestellten Parameter und dessen Wert.
Die Bildschirmseite ist:
