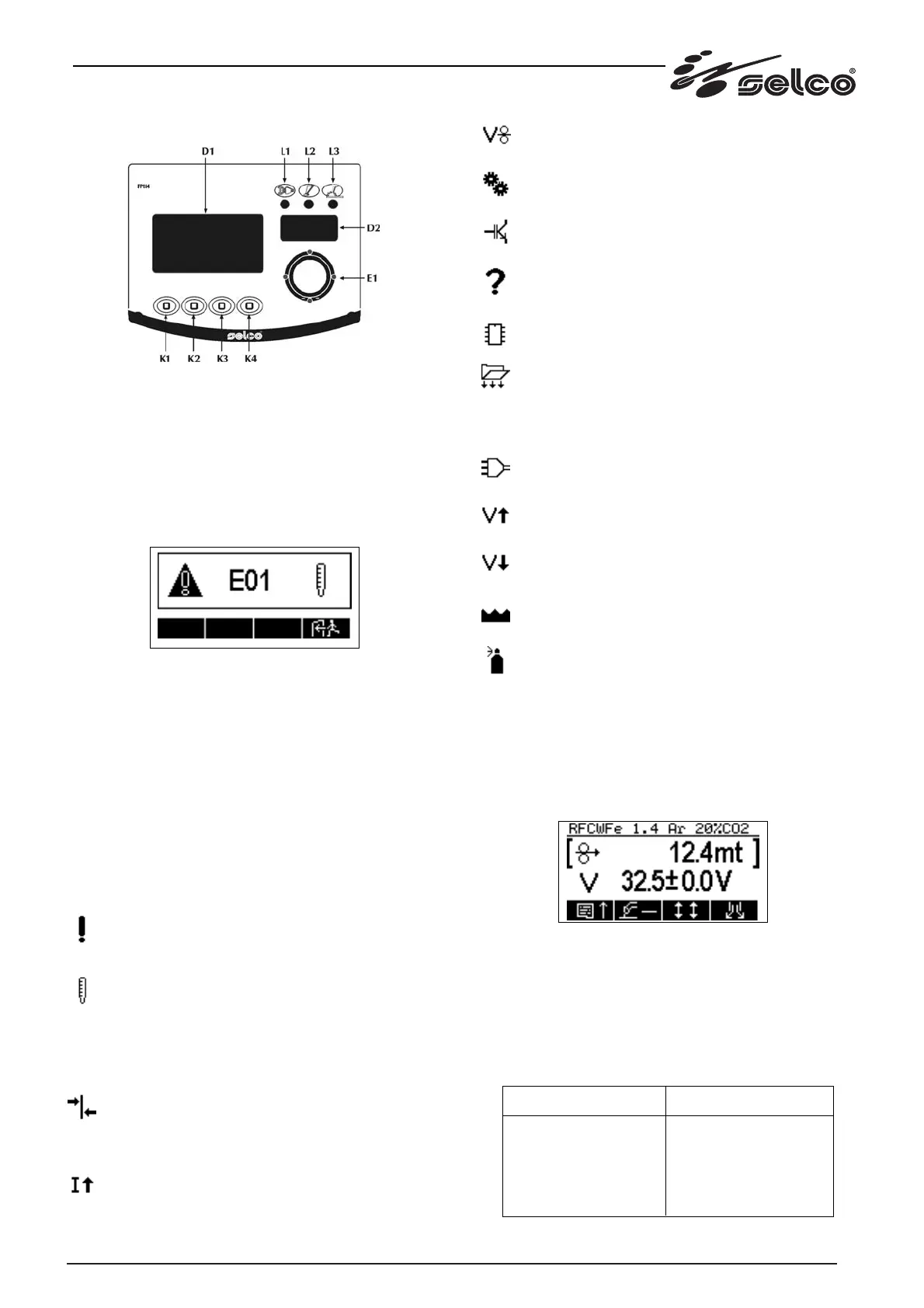

1.3 Panneau de commande frontal
Sch. 1
* L1 : Voyant présence tension diode verte.
Il s'allume lorsque l'unité de traction du fil est branchée à un
générateur allumé et que l'interrupteur d'allumage "I1" situé
sur le panneau arrière est sur "I". Il indique que l'installation est
allumée et sous tension.
* L2 : Voyant dispositif de protection diode jaune.
Il indique qu'il y a eu intervention d'un dispositif de protection.
Quand L2 est allumé, un code d'alarme apparaît sur l'unité de
visualisation "Y1".
Le symbole qui apparaît à gauche indique un état d'alarme; le
caractère "E" suivi d'un code numérique qui détermine le type
d'alarme est donc affiché (ce code clignote par ailleurs sur l'u-
nité de visualisation à 7 segments). Le second symbole à droi-
te de l'unité de visualisation change avec le code numérique
et décrit le type d'alarme de façon symbolique.
En cas d'alarme, la diode jaune du panneau est également
allumée et un vibreur sonore se déclenche, s'il est activé par le
paramètre correspondant.
Les alarmes restent affichées jusqu'à l'intervention de l'utilisa-
teur, à l'exclusion de E20 et de E21 qui ne sont affichées que
pendant environ 6 secondes: la touche K4 permet d'annuler la
condition d'alarme et de rétablir le fonctionnement du géné-
rateur si l'état d'alarme a cessé.
* Description des alarmes.
E00- Alarme générale: alarme générale provenant du
groupe générateur (WF110).
(WF110)
E01- Alarme thermique n° 1: surchauffe module de puis-
sance du groupe générateur.
(WF111)
E01- Alarme thermique pont de redressement.
E02- Alarme thermique inductance.
E03- Alarme thermique transformateur.
E04- Alarme absence de communication avec le groupe
générateur.
E12- Alarme absence de communication entre la carte du
panneau et le moteur (CAN BUS).
E05- Alarme courant moyen trop élevé: le courant moyen
du générateur a dépassé la valeur maximale admise pen-
dant 1 seconde (limites: 506A, 360A avec générateurs
500A, 350A pour WF110; limite 550A pour WF111).
E07- Alarme alimentation moteur de traction du fil infé-
rieure à la limite minimale.
E08- Alarme rotor bloqué, logiciel de pilotage du moteur
ou encodeur en panne.
E10- Alarme module de puissance du groupe générateur
E11- Alarme mauvaise configuration PSR/PSM: les micro-
contacts de la carte du générateur ont été réglés de façon
erronée.
E20- Alarme mémoire EEPROM en panne.
E21- Alarme perte données de la mémoire EEPROM.
E22- Alarme pas détectée unité de visualisation LCD (ne
peut pas être affichée).
E40- Alarme absence de phases d'alimentation du groupe
générateur.
E41- Alarme surtension d'alimentation du groupe généra-
teur.
E42- Alarme sous-tension d'alimentation du groupe géné-
rateur.
E43- Alarme manque de liquide réfrigérant dans le grou-
pe de refroidissement.
E44- Alarme manque de gaz.
* L3 : Voyant présence tension à la sortie diode rouge.
Indique la présence de tension de soudure sur le connecteurs
de sortie.
* Unité de visualisation D1.
Unité de visualisation graphique LCD pour afficher toutes les
données de soudure.
La page-écran typique de l'unité de visualisation LCD apparaît
comme suit:
* Unité de visualisation D2.
Unité de visualisation à 7 segments sur lequel un paramètre,
qui est normalement une mesure (courant ou débit du gaz),
est affiché pour chaque procédé de soudure. L'utilisateur est
néanmoins libre de choisir n'importe quel autre paramètre à
afficher à partir du menu de configuration (Set-up).
Le tableau qui suit montre la saisie par défaut des paramètres
qui apparaissent sur l'unité de visualisation à 7 segments.
MMA
ARC AIR
TIG
MIG Short Manuel
MIG Short Synergique
MIG Pulsé Synergique
UNITÉ DE VISUALISATION
À 7 SEGMENTS
Lecture en cours
Lecture en cours
Lecture en cours
Lecture débit du gaz
Lecture débit du gaz
Lecture débit du gaz
