* Encoder E1:
Mit dem Encoder E1 können die am Display D1 angezeigten
Parameter ausgewählt und geändert werden.
Durch Druck auf Encoder E1 wählt man den Parameter aus,
den man ändern will.
Durch Drehen des Encoders E1 ändert man den Wert des
gewählten Parameters.
Durch Druck auf Encoder E1 bestätigt man die Änderung und
kehrt zur Auswahl zurück.
* Funktionstasten K1, K2, K3, K4:
Es handelt sich um Funktionstasten, die je nach Betriebsmodus
eine andere Bedeutung haben.
*Taste K1: Zugriff zum Schnellwählmenü (WF 110/111) (mit
geschlossenem Spulenabteil) oder Test des Kühlaggregats (WF
110) (mit geöffnetem Spulenabteil und in Betriebsmodus MIG).
Während des Tests wird das Kühlaggregat 3 Minuten lang in
Betrieb gesetzt. Der Test kann durch erneuten Druck auf Taste
K1 oder durch Druck auf Taste K2 (daher mit Übergang auf das
MMA Verfahren) oder durch Schließen der Tür des
Spulenabteils unterbrochen werden.
Schnellwählmenü
Test des Kühlaggregats (WF110)
*Taste K2: Auswahl des Schweißverfahrens MIG short, MIG
pulsiert (WF 110), MMA, ARCAIR, WIG LIFT; der Wechsel ist
nur mit abgeschaltetem Bogen möglich. Das Arcair-Verfahren
ist nur mit PSR 352 und 503 oder PSM 408, PSM 508 und
PSM 708 möglich.
MIG Short/Spray MIG Pulsiert (WF 110)
MMA ARC-AIR
WIG Lift
* Taste K3: im MIG Verfahren und geschlossenem
Spulenabteil, dient die Taste zur Auswahl der Funktionen der
Brennertaste oder zum Drahtvorschub, indem die Taste
gedrückt gehalten bleibt (mit geöffnetem Spulenabteil).
2-taktig 4-taktig
Crater-Filler Punktschweißen
Punkt-Pause
Mit geöffnetem Spulenabteil führt sie die
Drahtvorschubfunktion aus.
* Taste K4: Führt beim MIG Verfahren die Gastestfunktion aus.
* Summer:
Um den effektiven Tastendruck zu melden und zu bestätigen,
ertönt ein Summer beim Einschalten des Pults, beim Druck der
Tasten oder in Alarmfällen: der Summer kann mit Hilfe eines
Parameters ausgeschlossen werden (für alle Fälle) oder man
kann den Ton wechseln (nur für Tastendruck).

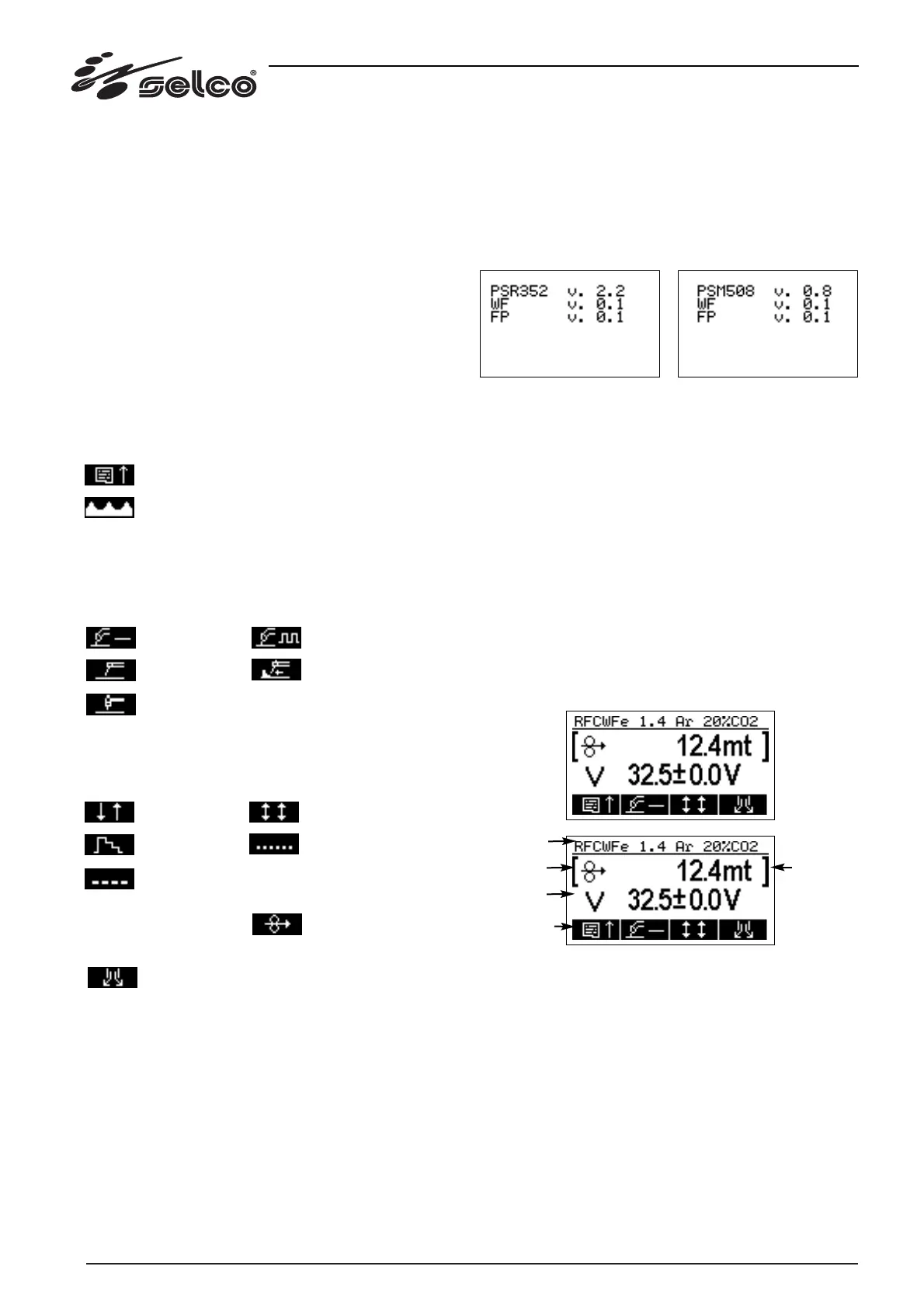

1.3.1 Funktionsweise:
Startseite
Bei Einschalten des Generators wird 4 Sekunden lang der SELCO
Logo gezeigt und auf dem 7-teiligen Display die Softwareversion.
Dann wird weitere 4 Sekunden lang die Seite mit den
Informationen über die Softwareversionen der verschiedenen
Steuerkarten und den Generatortyp gezeigt (diese Information
wird auch am 7-teiligen Display wiederholt).
(WF 110) (WF 111)
Die erste Zeile enthält die Version der Logikkarte und den
Generatortyp (PSR 352, PSR 503 oder PSM 408, PSM 508 , PSM
708).
Auf der zweiten Zeile wird die Version der Motorkarte ange-
zeigt, wogegen die dritte die Version der LCD-Pultkarte enthält.
Wenn man sich auf der Startseite befindet, ertönt auch der
Summer, falls der entsprechende Parameter aktiviert ist.
Hauptseite
Die Hauptseite (mit geschlossener Tür in MIG) ermöglicht die
Ansicht der beiden Hauptparameter eines jeden
Schweißverfahrens.
Oben wird eine Überschrift gezeigt, die im Falle von MIG syner-
gisch den Drahttyp, die Dicke und den Gastyp angibt. Während
des Schweißes werden für alle Verfahren die Schweißspannung
sowie der Schweißstrom in der Überschrift gezeigt.
Unten erscheinen die Symbole für die 4 Funktionstasten.
Eine typische Seite ist:
Auf der Seite hier oben ist ein MIG Programm short synergisch
4-taktig eingestellt.
Durch Drehung des Encoders erfolgt die Variation des gewählten
Parameters, in diesem Fall die Drahtgeschwindigkeit. Um die
Auswahl auf den Parameter unten zu verschieben (die Auswahl
ist durch die Schriftzeichen "[" und "]"angezeigt) genügt der Druck
auf den Encoder. Die Änderung der beiden Hauptparameter ist
daher sehr einfach. Sollte die Änderung sonstiger Parameter not-
wendig sein, durch Druck auf Taste K1 in das Schnellwahlmenü
gehen oder einen der Hauptparameter mit einem Parameter
ersetzen, der im Schnellwahlmenü vorhanden ist.
38
Überschrift
Parameter 1
Parameter 2
Funktionstasten
K1 K2 K3 K4
Auswählzeiger
