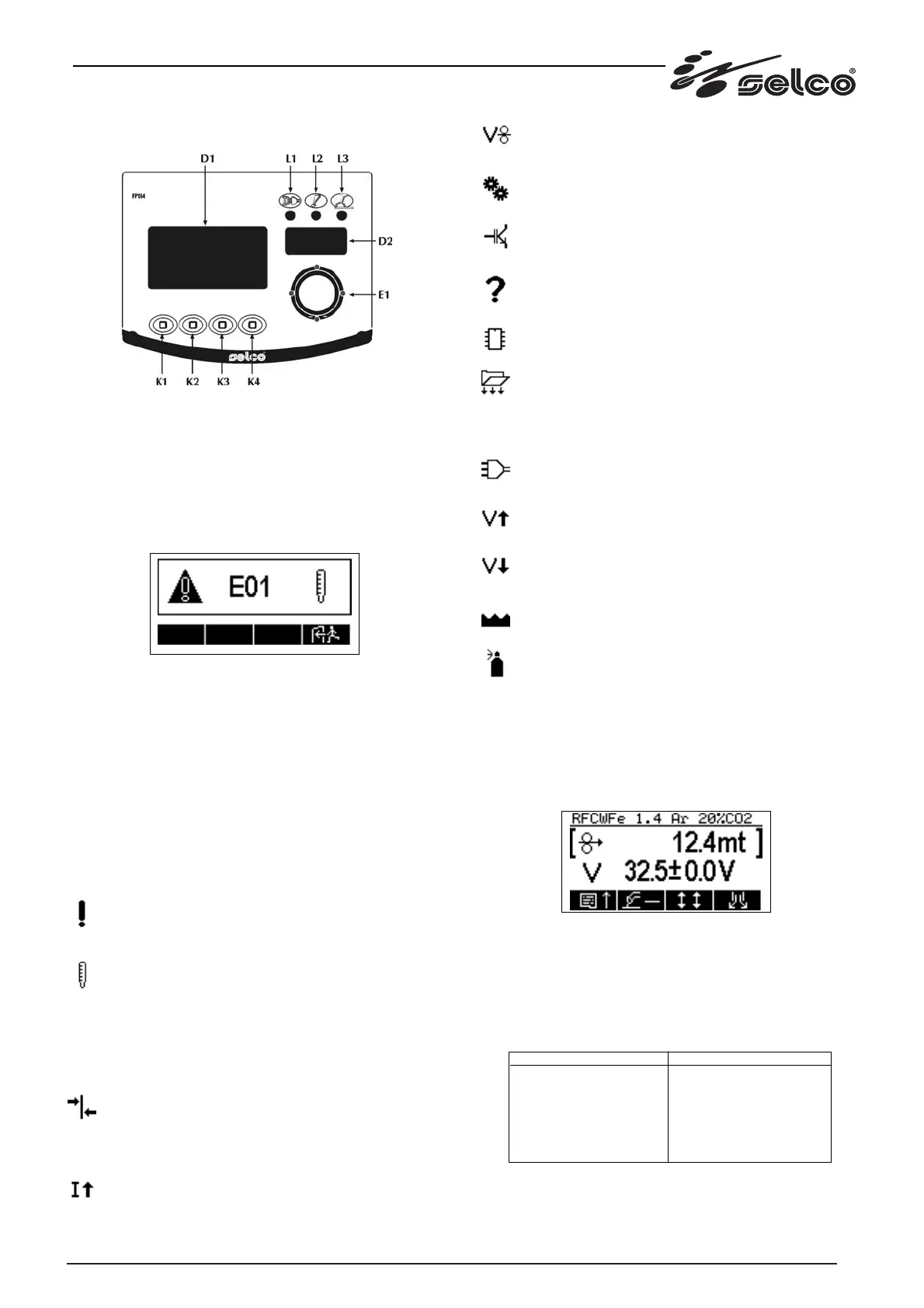

1.3 Cuadro de mandos frontal
Fig. 1
* L1 : Indicador de presencia de tensión led verde.
Se ilumina con el alimentador de alambre conectado a un
generador encendido y con el interruptor de encendido "I1"
situado en el panel trasero en posición "I". Es un indicador de
instalación encendida y bajo tensión.
* L2 : Indicador del dispositivo de protección led amarillo.
Indica la activación del dispositivo de protección. Con L2
encendido, un código de alarma aparece en el display "Y1".
El símbolo que aparece a la izquierda identifica una condición de
alarma; por tanto, se visualiza el carácter "E" seguido por un códi-
go numérico que determina el tipo de alarma, este código también
aparece en el display de 7 segmentos de parpadeando). En fin, el
segundo símbolo a la derecha de el display cambia junto al códi-
go numérico y describe de manera simbólica el tipo de alarma.
En caso de alarma también se enciende el led amarillo del panel
y se escucha una alarma si está habilitado el parámetro relativo.
Las alarmas se muestran hasta que intervenga el usuario, excepto
E20 y E21 que se muestran durante unos 6 segundos: la tecla K4
permite anular la condición de alarma y restablecer el funciona-
miento del generador si cesa la condición de alarma.
* Descripción de las alarmas.
E00- Alarma general: alarma genérica procedente del
grupo generador (WF110).
(WF110)
E01- Alarma térm. n. 1: sobrecalentamiento del modulo
de potencia del grupo generador.
(WF111)
E01- Alarma térm. del puente rectificador.
E01- Alarma térm. de inductancia.
E03- Alarma térm. transformador.
E04 - Alarma por ausencia de comunicación con grupo
generador.
E12 - Alarma por ausencia de comunicación entre la tar-
jeta del panel y el motor (CAN BUS).
E05 - Alarma por corriente media demasiado alta: la cor-
riente media del generador ha superado por 1 segundo el
valor máximo admitido (límites: 506A, 360A con genera-
dores 500A, 350A para WF110; límite 550A para WF111).
E07 - Alarma por alimentación del motor del alimentador
de alambre inferior al límite mínimo.
E08 - Alarma por rotor atascado, driver de pilotaje del
motor o encoder dañados.
E10 - Alarma del modulo de potencia del grupo genera-
dor
E11 - Alarma por configuración PSR/PSM errónea: los dip-
switch de la tarjeta del generador están configurados erró-
neamente.
E20 - Alarma por memoria EEPROM rota.
E21 - Alarma por pérdida de datos de memoria EEPROM.
E22 - Alarma por no haber detectado el display LCD (no
se muestra).
E40 - Alarma por ausencia de alimentación del grupo
generador.
E41 - Alarma por tensión de alimentación alta del grupo
generador.
E42 - Alarma por tensión de alimentación baja del grupo
generador.
E43 - Alarma por ausencia de liquido refrigerante en el
grupo de enfriamiento.
E44- Alarma por falta de gas.
* L3 : Indicador de presencia de tensión en salida led rojo.
Indica la presencia de tensión de soldadura en los conectores
de salida.
* Pantalla D1.
Pantalla gráfica lcd para la visualización de todos los ajustes de
soldadura.
Una pantalla del LCD es la siguiente:
* Pantalla D2.
Pantalla de 7 segmentos donde, por cada procedimiento de
soldadura, se muestra un parámetro que normalmente es una
medida (corriente o caudal de gas), pero el usuario puede ele-
gir en el menú Set-up cualquier otro parámetro que visualizar.
La siguiente tabla muestra los ajustes predefinidos de los pará-
metros que son visualizados en el display de 7 segmentos.
MMA
ARC AIR
TIG
MIG Short Manual
MIG Short Sinérgico
MIG Pulsado Sinérgico
PANTALLA DE 7 SEGMENTOS
Lectura Corriente
Lectura Corriente
Lectura Corriente
Lectura caudal de gas
Lectura caudal de gas
Lectura caudal de gas
