SELFSAT SNIPE PRO User Manual

22
kabel till mottagare
(Grå färg)
5c strömkabel
Strömförsörjningskabel
KONTROLLENHET
BATTERI
HUVUDENHET
MOTTAGARE
TV
Ignition
+
+ -

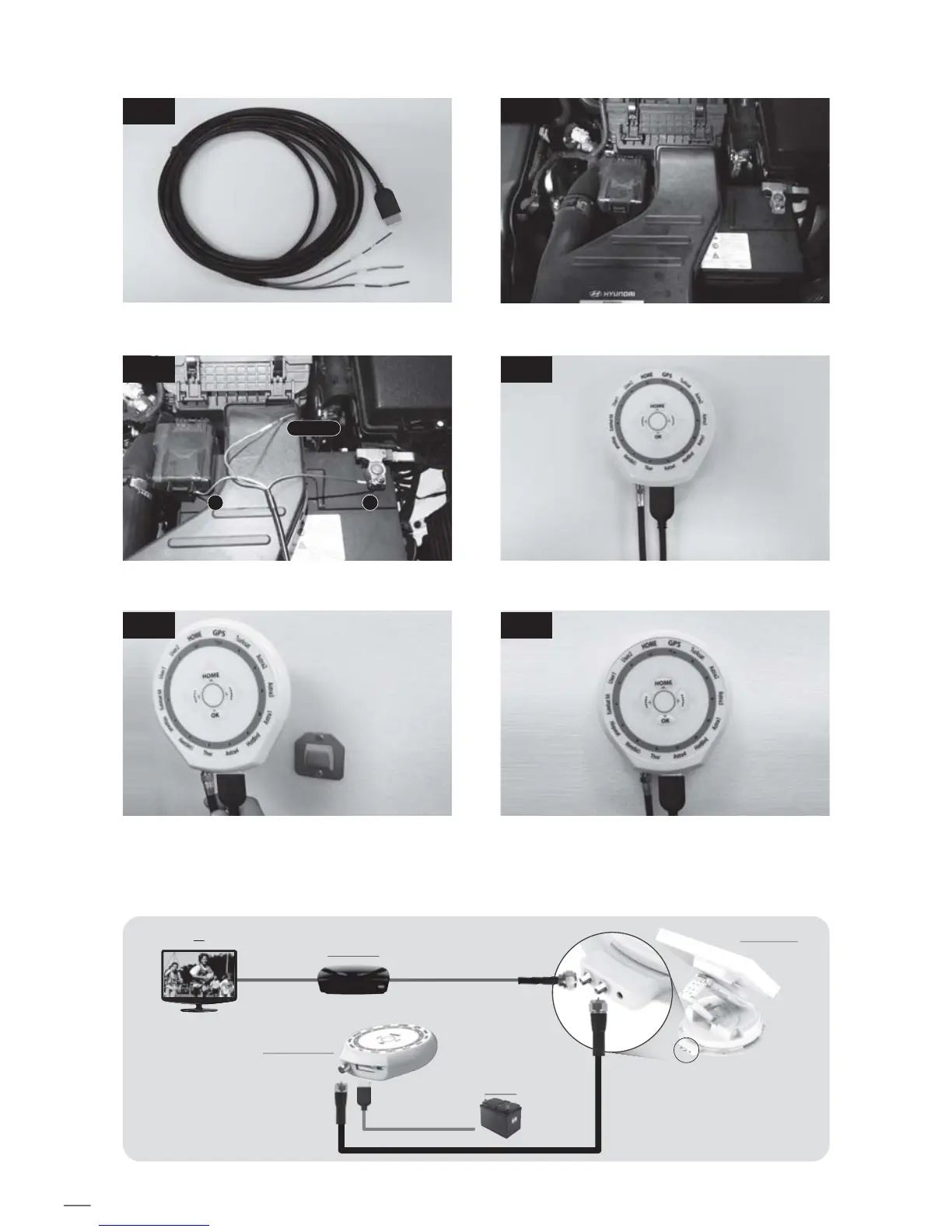

7-4. Batterianslutning
7-5. Installationsschema
Använd strömförsörjningskabeln för att ansluta till bilbatteri (+ /
- polariteten måste matchas) och en tändningsstyrd anslutning
Använd strömförsörjningskabel och 5c strömkabel
och anslut till kontrollenheten
4
2
Strömförsörjningskabel
3
Montera hållare till kontrollenheten Placera kontrollenheten på hållaren
65
1
Kontrollera bilbatteriets polaritet (+ / -)

SELFSAT SNIPE PRO Specifications

General

Antenna Type	Flat Panel Antenna
Polarization	Linear
Frequency Band	Ku-band
Tracking	Automatic satellite tracking
Power Supply	12V DC
Frequency Range	10.7 - 12.75 GHz
Azimuth Adjustment	360°
Gain	33.7 dBi at 12.7 GHz
Operating Temperature	-20°C to +60°C
Mounting Type	Roof mount
Elevation Adjustment	0-90°
