SELFSAT SNIPE PRO - Batterie-Anschluss; Anschlussdiagramm

22

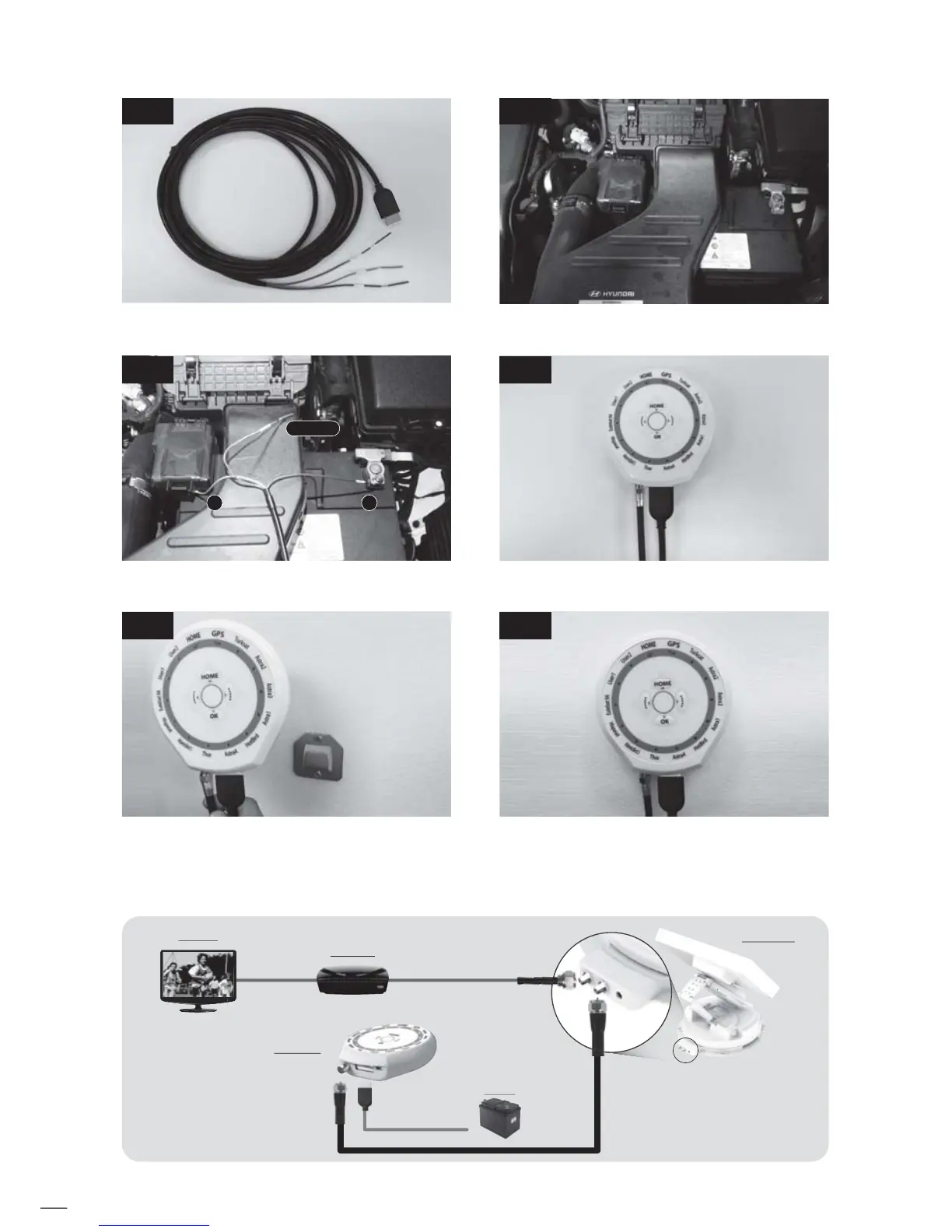

Verbinden Sie das Stromversorgungskabel mit der
Batterie (+/- Polaritäten müssen passen) & der Zündung.
Verbinden Sie das Stromversorgungskabel und
das 5C Stromkabel mit dem Steuergerät.
4
2
Stromversorgungskabel
3
Bringen Sie die Steuergeräthalterung an. Platzieren Sie das Steuergerät am gewünschten
Ort.
65
1
Ü berprüfen Sie die Polarität der Batterie (+/-).
Ignition
+
+ -
7-4. Batterie-Anschluss
7-5. Anschlussdiagramm
Empfängerkabel
(grau)
5C Stromkabel
Stromversorgungskabel
Steuergerät
Batterie
Haupteinheit
Empfänger
Fernseher
